гуру добрый вечер, поделитесь пожалуйста кто как ищет короткое по 5 вольтам к примеру? Замучился искать уже и тепловизором обзавелся и все равно не нагревается ничего...джамперов нет, может есть у кого какие то секретные техники )
гуру добрый вечер, поделитесь пожалуйста кто как ищет короткое по 5 вольтам к примеру? Замучился искать уже и тепловизором обзавелся и все равно не нагревается ничего...джамперов нет, может есть у кого какие то секретные техники )
Комментарии: 33
Anonim
ну я ищу методом просто замены всего, на что могут быть подозрения, если нет нагрева, но при кз или очень низком сопротивлении нагрева не может не быть
Artem
180 ом... на дроселе дежурки
Anonim
мало, нагрев должен быть хотя для некоторых плат это может быть нормой
Artem
максимум по всей плате 30 градусов нет там точно не норма подсмотрел у людей на плате рабочей килоомы
Anonim
повысь напругу, не 1 вольт, а 2 например, хуже врятли уже будет
Artem
да я 5 даю
Anonim
а ток какой?
Artem
потребление 0,10 3 ампера
Anonim
вынеси плату на улицу например, чтобы охладить, ну или методом тыка всё что по 5 вольтам
Artem
млин там на плате 500 точек +5vsus половину уже пробежался и одурел )) плата asus gl704gw она как обычные две )
Anonim
ну тогда оставь её
Artem
оставить нельзя - деньга не дадут ) ладно, просто думаю кто то же наверное так тупа по всей плате не лазает...
Anonim
тогда ищи
Sam
Ну нагрев точно есть. Только он может еле засвечиваться.
Anonim

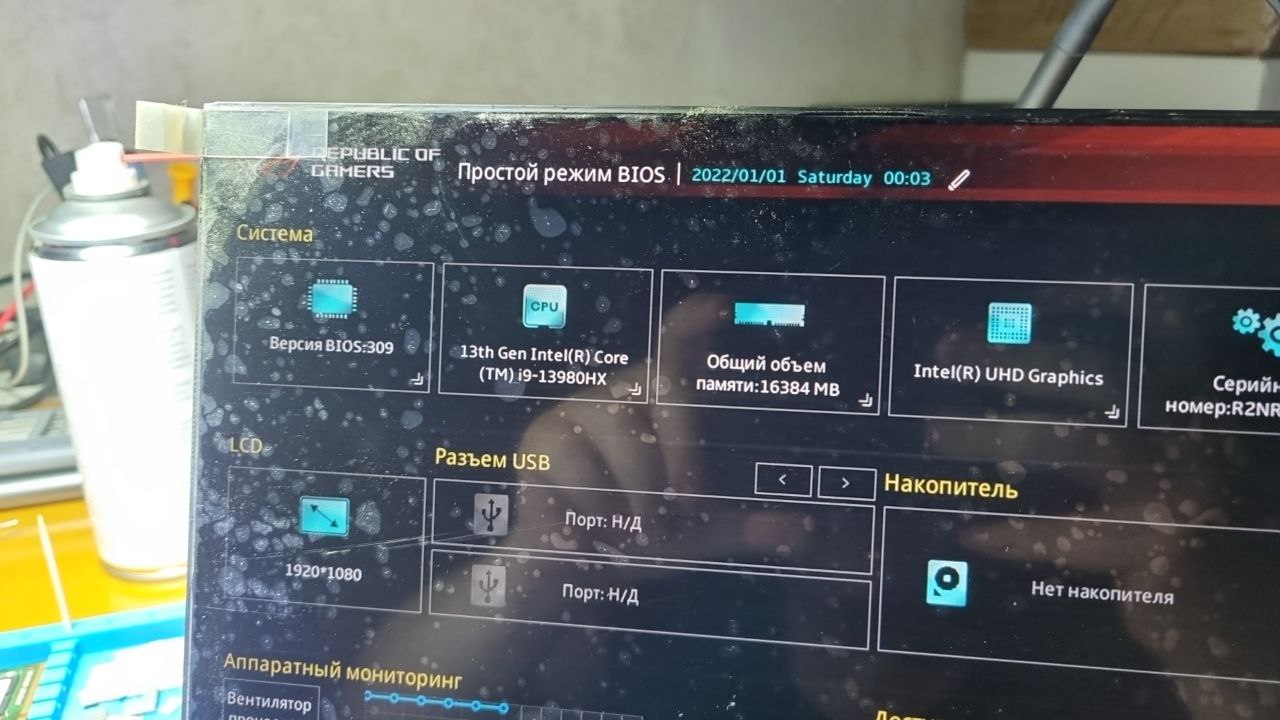

тем временем...
Anton
ну всё, получается окупился лот
Dmitriy
У меня на какой-то плате от GL серии было около 200ом на 5в и там все норм работало, тоже пол платы перерыл, думал всаживает что-то, оказалось норма для этой платы Вроде если не изменяет память, то как раз и был вроде Asus GL704
Artem
да я не против, просто один в один плату посмотрел на ютубе чинит товарищ замеры на 5 вольтах килоомы у него, потому уже не сомневаясь копаюсь)
Lyaksey
GL704 - 960 om, GL504 - 740 om.хабы-видики-процы сняты
Artem
спасибо, там тоже еще несколько вещей снято до меня, если повесить может и выйдет 900-1000
Artem
https://www.youtube.com/watch?v=hVB4uuvacWc 16:20
Anonim
этот товарисч "намеряет"... а вообще лучше свою голову включать. Из всего ремонтного контента в ютубе, от силы, процентов 10 толкового
Dmitriy
Лежит доска от Асуса красного цвета, завтра гляну, че за она и какое там сопротивление на 5в Правда там снят видик и проц
Anonim

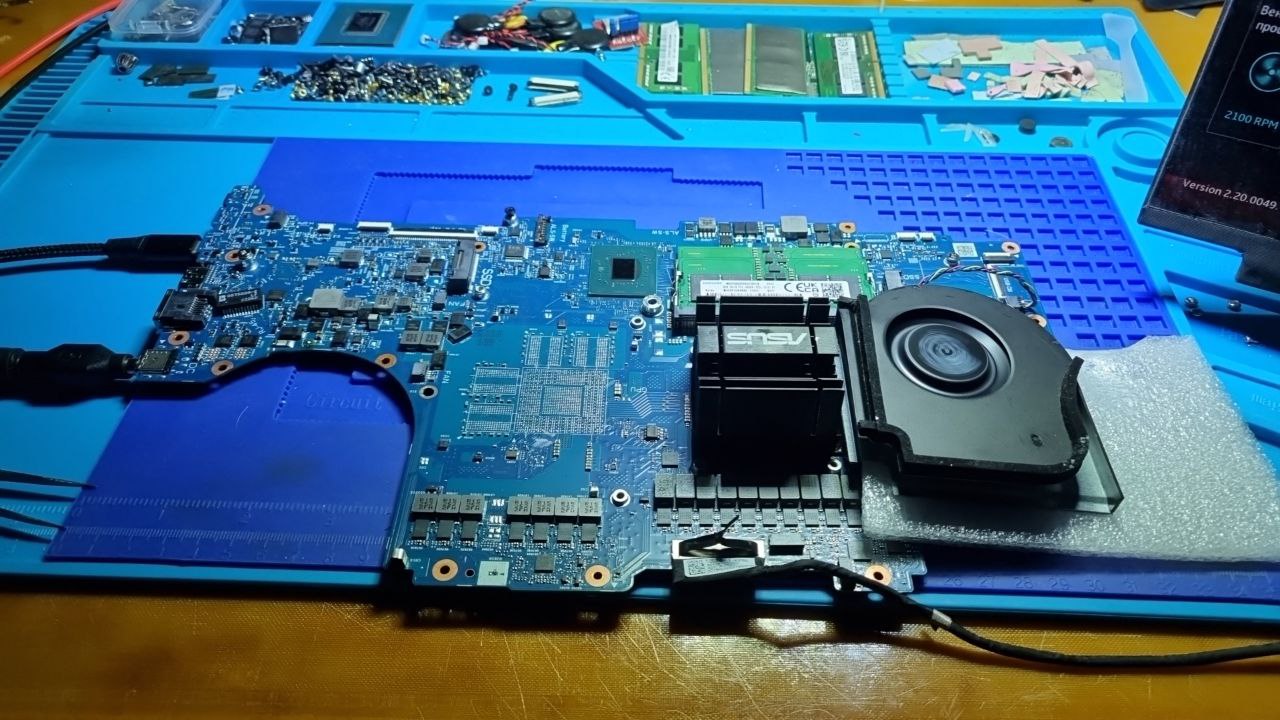

ну в целом да, осталось запаять гпу с памятью, накинуть охладу, но без жм и закинуть в топкейс и погонять немного
Artem
ну светиться шимка 30 градусов возле хаба , попробую снять
Sam
Ну все что засвечивается снимай
Artem
все спасибо за советы нашел заразу )) точно кто грелся 30-ник был предатель ) теперь кило есть на 5-ке спасибо за совет, пригодился )
Anonim
правда пока, как видно, гпу с памятью не "встали" ещё, но питальники гпу работают только если там ключи не в шимке, а отдельно, не всдумай запитывать плату без шимки
Artem
да да
Anonim
предоложу, что 5в расходятся через свичи это звук, сеть, картриддер, ШИМЫ!!! чтобы не листать дш на шимы, чтобы понять, где питание, ищу все кондеры вокруг и замеряю сопротивление на них а транзисторы в воздухе болтаться будут?
Artem
есть такой прикольный аппаратик https://www.youtube.com/watch?v=QiOpfKlUT1c показывает чем ближе к месту кз мизерное сопротивление не совсем уловил смысл, я просто констатирую что светиться в тепловизоре, светиться шимка
Maksim
Смотрите не максимум. Смотрите в каком месте моргает на тепловизоре, если подавать-отключать напряжение.
Anonim
я бы просмотрел под микроскопом горелые резюки на шимах
