Эта модель программатора уже снята Вертьяновым с продаж. Думаю (на основании его ответов в теме на vlabe), что эта проблема не была достаточно изучена когда она была выявлена. Ну а теперь, видимо, уже и не будет изучена им никогда поскольку теперь продвигается другая модель программатора. Возможно, что кто-то из людей купивших эту модель JIG найдет скорее решение и поделится с сообществом. Мне не удалось. Делал тоже некоторые эксперименты в поисках решения. Пока не нашел. Но пока не оставил идею, так как есть достаточное количество не рабочих плат Quanta Y21-Y23 с подозрением именно на мульт. Но мой Вертьяновский программатор их не читает и не пишет - обрывается связь. Поэтому параллельно с поиском решения спросил тут - может кто-либо имел успешный опыт по мульту KB9028 на этих платах и другому программатору. Вот и хочу узнать какой конкретно программатор успешно справляется с этим мультом на этих платах. Спросил у Сергея (Freeqwer) - у него SVOD3, но он ответил, что не имел такого опыта со SVODoм. Так что вопрос пока открытый.
Комментарии: 58
Srossfire
у уважаемого JustNote на столе SVOD3 и 4, спросите
Anonim
нервов уже не хватает плата LA-K862P, был пробит питальник проца, проц мёртв, заменил, фазу тоже заменил, всё гут, всё работает, запускаю на тест фурмарк и пробивает фазу проца, ну думаю приехали, попал на проц, пробило другую фазу, не ту, что была пробита изначально, ну думаю ладно, меняю драйвер и мосфет, работает, проц выжил, всё норм, опять пару секунд фурмарка, и пробивает снова ту же фазу, ну думаю точно сдох, меняю мосфет. драйвер, дроссель, шимку, запускаю, проц жив, пару секунд бублика и опять, короче 5 раз пробило в итоге ту же фазу, что блин ему надо не пойму
Frostdad
Фурмарк или аиду? Гпу нагружает преимущественно фурмарк, а цпу аида Я просто логики пока не сильно уловил
Anonim
вот и я логики не уловил, запускаю фурмарк, а пробивает проц
Frostdad
А если сначала запустить аиду?) Пробивает графику?)
Anonim
не пробовал, но какая разница, при фурмарке тем более по идее не должно быть такого, пробивает VCC_CORE, всегда одну и ту же фазу, мосфеты ставлю всегда такие же как и остальные, с платы донора, уже шестой, не считая первичной пробитой фазы
Sam
bst?
Vavan
Я бы померял сопротивление между входами фаз. Такое впечатление что большой ток идёт через одну. Ну или тепловизор может чего покажет
Sam
Где мерять надо ?
Vavan
До дрмосов.
Anonim
щас попробую бут кондёр заменить, но блин, сколько ещё проц проживёт не знаю
Frostdad
Так же проверь линии на предмет увеличения сопротивления
Frostdad
Линии в смысле дорожки
Anonim
не залитик дорожки до затворов в порядке, бут кондёр заменил, щас гляну хотябы на старте чё по генерации, есть ли отличия от других фаз
Frostdad
А дрмосы точно родные для этой платы? Что в врм до тебя копали?
Anonim
без разницы, мосфеты все менял, с аналогичной платы, сейчас выбило даже просто при запуске, что-то греется видимо сильно, со снятой охладой на старте выбило
Vavan
Звони сопротивления. Явно конский ток
Anonim
откуда до куда? щас попробую просто без этой фазы стартануть и посмотрю в теплак
Ruslan
Наверное которые перед затворами стоят
Ruslan
Должно нормально без нее быть...
Frostdad
Генерацияв последний раз была нормальная на фазах?
Vavan
В 3 раз закинул он невод. Общий кондер/резюк силы до каждого мосфета
Anonim
так общая шина на входах к мосфетам, общая шина после дросселей
Vavan
Поэтому она не может быть повреждена?
Frostdad
И теплоотвода корректного нет Как?
Vavan
Ну сам же написал про оюпереходные отверсиютия, прогар может быть внутри
Anonim
да, все 4 фазы одинаково
Vavan
И ещё об землю и +19. Может что-то прошил внутри платы
Frostdad
Такой вопрос, а у тебя металлизация/переходные не могут быть повреждены? Допустим в прошлом сервисе дрмос привпрился, они его чуть оторвали от платы
Anonim
в теории то всё может, но текстолит свиду норм, не ужарен особо
Frostdad
А свободное посадочное есть в врм? Может проще распаять другую фазу заместо этой?
Anonim
если так, то почему всегда сразу не рубит, как только питание подашь на плату? нет
Vavan
Нагрев, искривление платы, КЗ. Бывает же что на плате еле виден прогар, а там вырезать полплаты приходится.
Vavan
Сопротивление силы от общего кондера до дрмосов. При чем тут затворы?
Ruslan
Хреново что без проца не проверить врм, гребанный svid
Frostdad
Кстати да, управление по свид есть? Там никаких запрещающий схем не нарушено? Температурная защита дрмосов например
Ruslan
Если питальник запустился, то точно есть
Ruslan
Может дроссель на этой фазе поднять, чтоб не добить проц, хотя без него обратная будет работать.. Нет, тупая идея
Frostdad
Ну раз копали до тебя, то восстанавливай всё как на других и проверить фазу до и фазу после неё
Ruslan
Что-то очень смахивает на обвязку, типа бут кондера...
Anonim
может чего в обвязке, врм проца был убит напроч до меня, изначально перепаивал весь врм
Anton
у меня было такое, тоже пришел с пробитой фазой VRM, заменил пробитый мосфет,драйвер - через месяц вернулся с пробитой другой фазой, проц полутруп - синячит при загрузке винды. Снова поменял проц, заменил абсолютно весь VRM проца включая шим, через пару минут тестов снова пробило другую фазу, проц пробило намертво. В общем плата в сумме убила 1 клиентский SRH8Q + 2 моих новых . Вернул бабки и отпустил и тебе того же советую. Удивительно как у тебя после 5 раз проц выживает вообще. Пришел к выводу, что причина в текстолите: драйверы на одной стороне платы, а мосфеты с обратной стороны, при сильном нагреве в какой-то момент увеличивается сопротивление и пропадает связь. В общем если попадается пробитый питальник проца на LA-k861p/LA-k862p - не рекомендую браться, типовая проблема платы, обязательно вернется по гарантии рано или поздно. Уже не первый раз натыкаюсь на подобную историю с этой платой от разных людей.
Frostdad
у него более конкретное поведение, есть шансы отловить нужную дорожку/переходное
Anton
а толку, потом другая отъебнет
Anonim
полно этих плат уже было, никто не возвращался, впервые с таким столкнулся спасает проц видимо то, что входной ключ ещё живой
Anton
Так у тебя верхнее плечо пробивается или нижнее? У меня верхнее, 19в прилетает в проц напрямую, первые два раза входной ключ тоже пробило.
Andrzej
Так нижнее, процу побоку
Anonim
верхнее пробивает, входной ключ НЕ пробивает
Ruslan
Такая же херня у меня на видеокарте, если решишь , чекни в личку..
Anonim

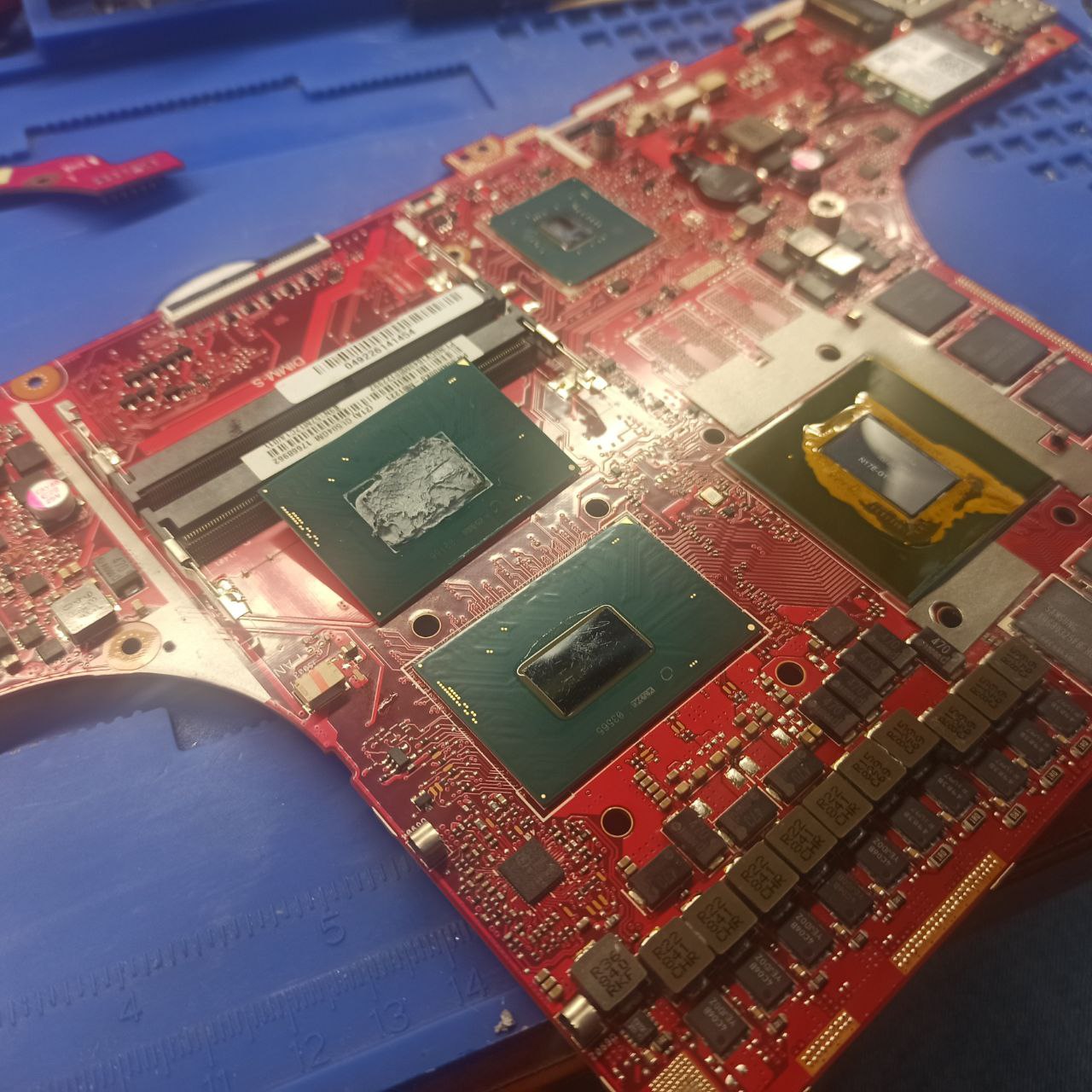

С подобным сталкивался уже 2 раза, в первом случае это был fx504, в котором пробивало по очереди каждую фазу, ноут был отдан без ремонта, во втором случае это был хп на 8 поколении, проблему решил превинтивной пересадкой всех транзисторов wrm и драйверов с шимой. Просто снял, облудил на свинец и посадил обратно
Andrzej
1 раз столкнулся ASUS Отработал почти 3 мес. Вынесло соседнюю фазу. https://t.me/JustNoteTeam/67075
Misha
Все менять надо
Anonim
Я у всех участников канала спросил и у Димы в том числе. Пока по существу вопроса ответил только 1 человек. Ответы - дело добровольное
Rizardo
Извиняюсь, если мысль совсем не к месту, но что если отправить мульт тому у кого есть svod, или ни кто не изъявил желания разбираться в этом вопросе?
Anonim
Вы не поняли. Этот мульт отлично дружит с программатором Вертьянова если он программируется ВНЕ плат Quanta Y21-Y23, либо будучи впаянным в состав практически любых других плат. Единственная засада - когда мульт РАСПАЯН на платах Quanta Y21-Y23 и в этом состоянии его пытаются читать или шить программатором Вертьянова. Вот тут и рвется связь и мульт не вычитывается до конца и не записывается полностью. Таким образом, если подправить вашу идею, то отправлять нужно не мульт как таковой, а всю плату, где этот мульт штатно распаян. Это имеет определенные сложности. Когда я задал вопрос, я полагал, что народ уже сталкивался с этой проблемой и знает решение, например, с использованием другого программатора. На самом деле решение есть, но оно очень кривое - это выпаять мульт KB9028Q из платы Y21-Y23 и впаять его на место мульта KB9012 в составе любой из плат, например, Compal. Там программатор Вертьянова его и читает и пишет без проблем. Потом снова нужно вернуть уже прошитый мульт на плату Quanta. Это очень затратно и достаточно сложно, особенно если таких плат много. Проще узнать каким программатором народ пользуется для чтения и прошивки мульта KB9028Q на платах Y21-Y23. Уф! Много букв, а толку пока мало
Rizardo
У меня мало опыта, но что если обвязку посмотреть по борде, или схеме, или другой плате с этим мультом, или вызвонить линии по которым идёт общение с программатором? Может там есть "смежные" контакты, которые садят сигнал на землю, например.
Anton
Про Тетрис для программатора Вертьянова Вы видимо не слышали? Проблема на пустом месте. Да и всем Y21-Y23 давно пора на свалку истории.
