Приветствую ! Скажите рабочий ли вариант подключения ленты длиной 30м ? Соединить ее друг с другом всю длину и подключить одним проводом канала 1 из трансформатора вначале и вторым проводом канала 2 трансформатора в конце? Лента 24в
Приветствую ! Скажите рабочий ли вариант подключения ленты длиной 30м ? Соединить ее друг с другом всю длину и подключить одним проводом канала 1 из трансформатора вначале и вторым проводом канала 2 трансформатора в конце? Лента 24в
Комментарии: 55
Alex
зачем каналы смешивать. Проведите провод нормального сечения до коробки, потом из коробки хвосты в начало ленты и в каждые 10м
Ivan
Потолочники предлагают 2 канала использовать. То есть каждые 10м , а не 5 соединять?
Alex
что вообще за каналы? чем питаете?
Ivan
Обычный трансформатор. Там не один выход насколько мне известно
R1obn
Т.е. Вы светодиодную ленту решили питать переменным током?
Ivan
Каждые 10м параллельно в начале и в конце ленты соединять? Выход из трансформатора постоянный
R1obn
Таких трансформаторов ещё не изобрели.
Ivan

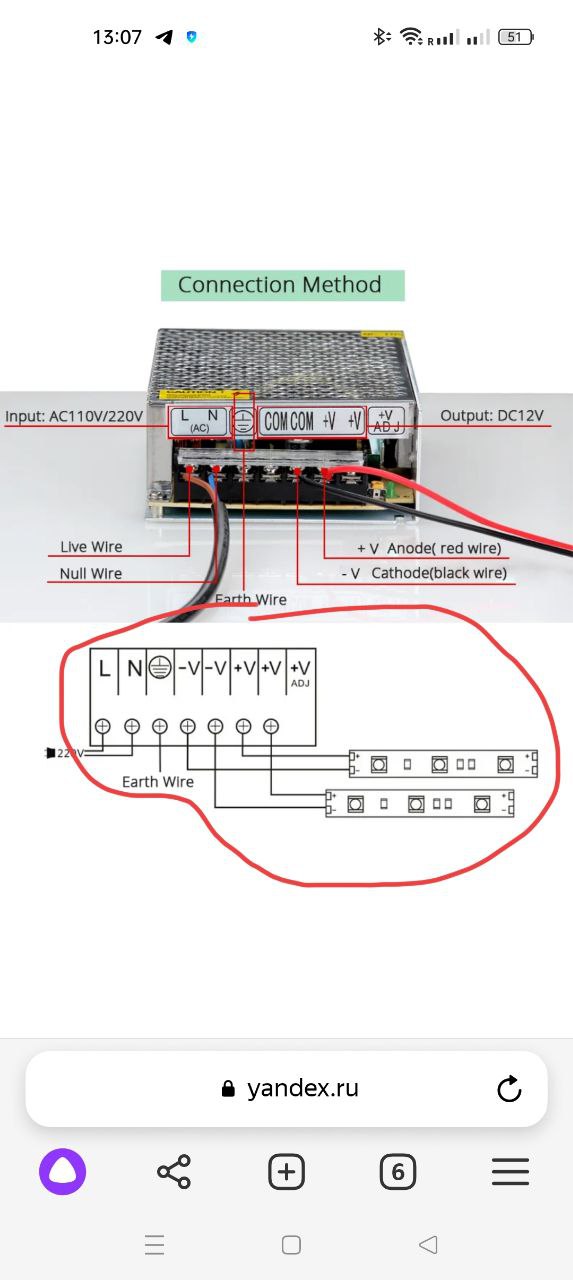

Я про это
Alex
а вообще, тут еще зависит от качества ленты, говеную ленты, возможно , каждые 5м придется соединять
Ivan
Равномерный свет будет? Не, лента норм
Alex
ааа, это не каналы, там просто 2 клеммы соединенные)
Ivan
Или так)
Alex
тогда абсолютно пофиг, 2 клеммы там просто для удобства. в целом алгоритм такой, подключите 10м кусо, посмотрите нет ли падения яркости в конце, если все устраивает такими кусками и соединяйте
Ivan
В том и дело, сейчас сложно это проверить. Собирают каркас гкл. Нужно понять что заложить и через сколько
Alex
ну тогда лучше 5м, чтоб перебдеть
Ivan
В общем такой вариант не прокатит? Соединить ее друг с другом последовательно всю длину и подключить одним проводом канала 1 из трансформатора вначале и вторым проводом канала 2 трансформатора в конце? Лента 24в
R1obn
А БП на 12. Прикольно.
Ivan
Я такого не писал вроде
R1obn
Вы фото показали.
Ivan
То фото клемм пример
R1obn
Смешно.
Ivan
Про каналы спросили , я показал что имею в виду
R1obn
Про трансформатр спросили, Вы показали какой у Вас. Оказывается всё не так.
Ivan
Я показал на фото какие клеммы хочу использовать, чтобы закольцевать двумя проводами
R1obn
Переписку прочтите ещё раз.
Vadim
Вы отвечали при этом на слова о трансформаторе. По всей видимости, вы трансформатором называете блок питания.
Ivan
Если это принципиально, то блок питания. Они оба 220 в постоянный преобразуют. Вопрос не в этом был
Vadim
Нет. Трансформатор даёт переменный ток. Вы сбиваете других людей с толку вашими словами. Так как залезать в голову и читать мысли, что вы на самом деле имели в виду, никто здесь не умеет.
Alex
тогда получается 2 отрезка по 15м, не факт, что равномерность получится
Zoltar
Последовательно пару блоков по 12В вот и будет 24В
Artem
подключите 4 отрезка (по 7,5 м) к вашему БП и посмотрите равномерно ли светит по всей длине
Ivan
В том и дело, сейчас сложно это проверить. Собирают каркас гкл. Нужно понять что заложить и через сколько
Artem
заложите заранее по 5 метров (худший вариант), хуже никому не будет
R1obn
Ничего сложного. Разложили ленту на полу, подключили, посмотрели. Не придумывайте проблемы.
Alex
пока есть возможность закладывайте 5м куски, если нет, то насколько сможете поменьше. если совсем шляпа, то хотя бы с 2х концов и надеяться на лучшее
Ivan
Простите , возможно оговорился. Поиск Яндекс на слово трансформатор лед лент выдаёт блоки питания Понял. Тогда делаем как надо
R1obn
Какой Яндекс негодяй!
Ivan
Он еще учится)
Alex
потолочники могут провод 0.75 кинуть, проверьте, чтоб это было не так)
Ivan
Это да. Спасибо всем за помощь
Zoltar
https://arlight.su/spravochnik/calc/
Ivan
Знаком с этим. Там не пишут про мой вопрос
Sergey
Не прокатит
Ivan
Спасибо
Sergey
Хотя бы схему размещения нарисуйте, как будет лента размещаться, по квадрату или прямоугольнику. Какая мощность ленты и блока питания
Ivan
Скажите , пожалуйста, какую нужно взять ленту и блок питания , чтобы ее соединить параллельно и она работала должным образом. Длина ленты 30м. Прямоугольник 10м * 5м
Sergey
На счёт мощности ленты не подскажу, поточу что это зависит от вас. Может вы возьмёте 5 Вт/м на метр для лёгкой подсветки или 12Вт/м для использования подсветки вместо основного освещения. 30 п/м, у вас будет 6 лент по 5 метров, производители рекомендуют подсоединить питание через каждых 5 метров, чтобы напряжение на ленте не проседало. В вашем случае подвести от блока питания линию на все четыре угла прямоугольника. Сечение провода выбираем от мощности вашей будущей ленты. Блок питания лучше брать с запасом в 30% от подключаемой мощности ленты. Последний раз когда подключал RGB на 24В пробрасывал по диагонали провода в 2.5 кв. мм на канал и на общий проводник. Приблизительно длина ленты была 15м. Выходит что от одного конца питалось 7.5 метра и от другого 7.5м(навстречу друг другу). Максимальный ток был 6А(144Вт) на 15м, хотя производитель указывал 14.4Вт/м (216Вт при 15м).
Ivan
От блока питания сейчас выходит 2 хвоста 2*1,5мм в один угол.
Viktor
Напоминаю, этот чат - международный. Как и сам мессенджер. Не смешите народ, со своими жалобами. Людьми оставайтесь
Lemon
Каждые 3-5 метров на ленту желательно подавать питание, чтобы провалов в яркости не было и был меньший нагрев ее концов
Ivan
Каждые 5м с двух сторон?
Vadim
У него 24В, можно в два раза больше промежутки, по идее.
Lemon
А, тогда таа
Sergey
Там 4 точки по углам и будет на мази
Alex
каждые 10м в начале
