Комментарии: 14

1. Z-vladimir

   • 15.01 2024 09:55:23

   Проверьте заземления и нет ли где касания шиной корпуса

2. Sr31

   • 15.01 2024 10:01:22

   подтягивающие резисторы используйте

   • Ali

     • 15.01 2024 10:12:00

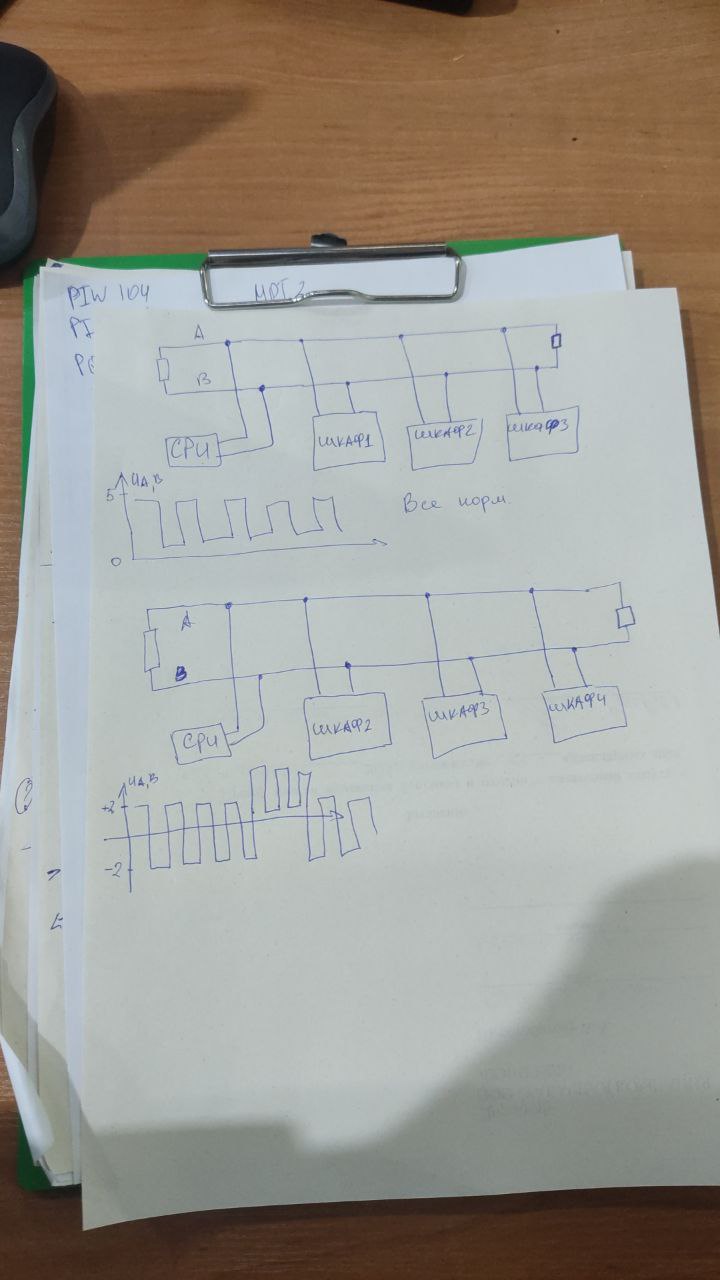

     Да использовали, все сдвинулось в нужный диапазон, но один из сигналов стал ещё более высоким! Как на фото второй рисунок Но проблема в том, что в сети есть ещё 4 шкафа всего 8 шкафов , и потеря связи происходит с другими шкафами которые стоят после 4 шкафа



     • Anonim

       • 15.01 2024 12:58:38

       Если станции от Семена, и разъемы фирма, то должно работать. У меня так, когда станция или разъём приобретают проводимость внутри из-за коррозии. Но иногда были такие разъёмы, что на вид чистые были в работе, потом перестали, меняешь, все приходит в норму. На какой скорости профибус?

       • Ali

         • 15.01 2024 14:36:36

         Станции Сименс и разъемы Сименс, просто теряется связь на 130 миллисикунд, а потом появляется. Скорость 1,5 мб

         • Anonim

           • 15.01 2024 15:42:10

           У меня тоже 1.5МБит. Свои поиски я описал. У меня разъемы феникс контакт, профибус.

3. Dimension

   • 15.01 2024 16:03:13

   коллега бывший пишет: Земля "съехала"? У шкафов может быть разный потенциал по земле, либо где-то А и В поменяли местами в разъеме.

   • Anonim

     • 15.01 2024 16:49:32

     Если перепутано, то не работала бы совсем. А вот земля возможно. Но по спецификации разъемов, экран подключен на проводе, даже если он не вставлен в станцию вво/вы. А это значит что провод заземлен (так должно быть) как минимум с одной стороны. И конечки с подтяжками тоже в разъёмах и на головном устройстве запитаны на 24в

     • Dimension

       • 15.01 2024 16:50:35

       потенциал шкафов по земле может различаться

       • Anonim

         • 15.01 2024 16:51:15

         Может. Я так до этого и ответил.

         • Anonim

           • 15.01 2024 16:56:06

           И на это станцию, как раз таки действуют помехи и она сбивается

       • Denis

         • 15.01 2024 16:54:44

         Это верно, но характер диаграммы и объяснение сути проблемы говорит про некую качественную помеху в 120 мсек. Похоже кто то в линии ещё пытается общаться. Допустим по 485, но с другим питанием ‍ Или это мультимастерный профибас, где ещё один неявный мастер с другим питанием

         • Anonim

           • 15.01 2024 16:58:28

           Да, по нарисованной топологии не понятно что в шкафах. При правильной настройке (если) мультимастер прекрасно работает.

           • Denis

             • 15.01 2024 16:59:16

             Само собой. Я как предположение просто Мало информации предоставлено
