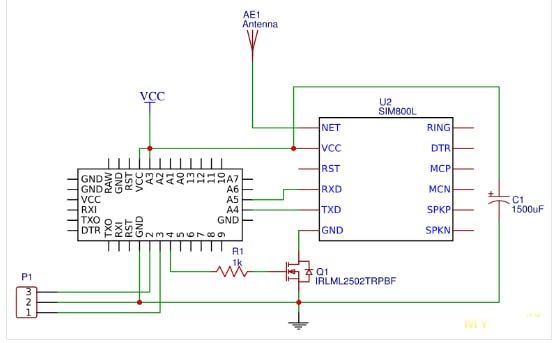

Доброго времени суток. Есть gsm модуль, если от него напрямую кинуть землю, то он подключается по gprs и отправляет данные на сервер, а если через мосфет n типа (нужен для размыкания земли, чтобы отключать модуль) то не может подключиться к gprs. В чем может быть проблема? по этому примеру делал
Комментарии: 26
Andrey
да вы что, нельзя у ВЧ модуля отрывать землю от опорного слоя, рвите полевиком его питание
Anonim
есть ключ и + обрывать, но как только я запитываю модуль, напряжение падает на 1В на выходе и модуль даже не заводится
Andrey
у модуля вроде есть специальный вывод для этого PWRKEY
Anonim
не, нет такого
Zoog

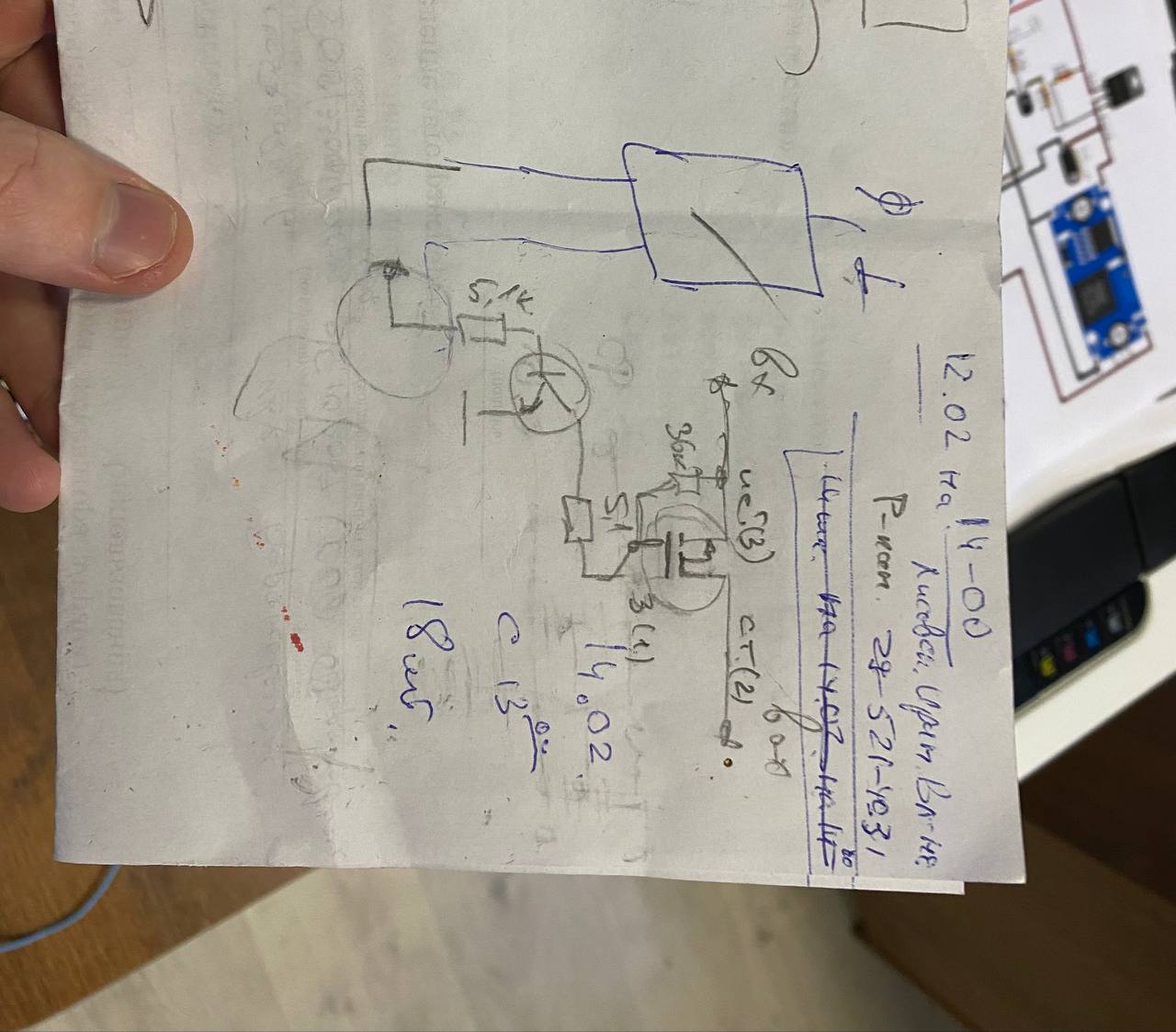

какому импедансу? думаете, там офигенное заземление требуется/установлено? схема
Andrey
я сначала подумал, там микрухе хотят рвать GND, а там оказался наплатный модуль
Anonim

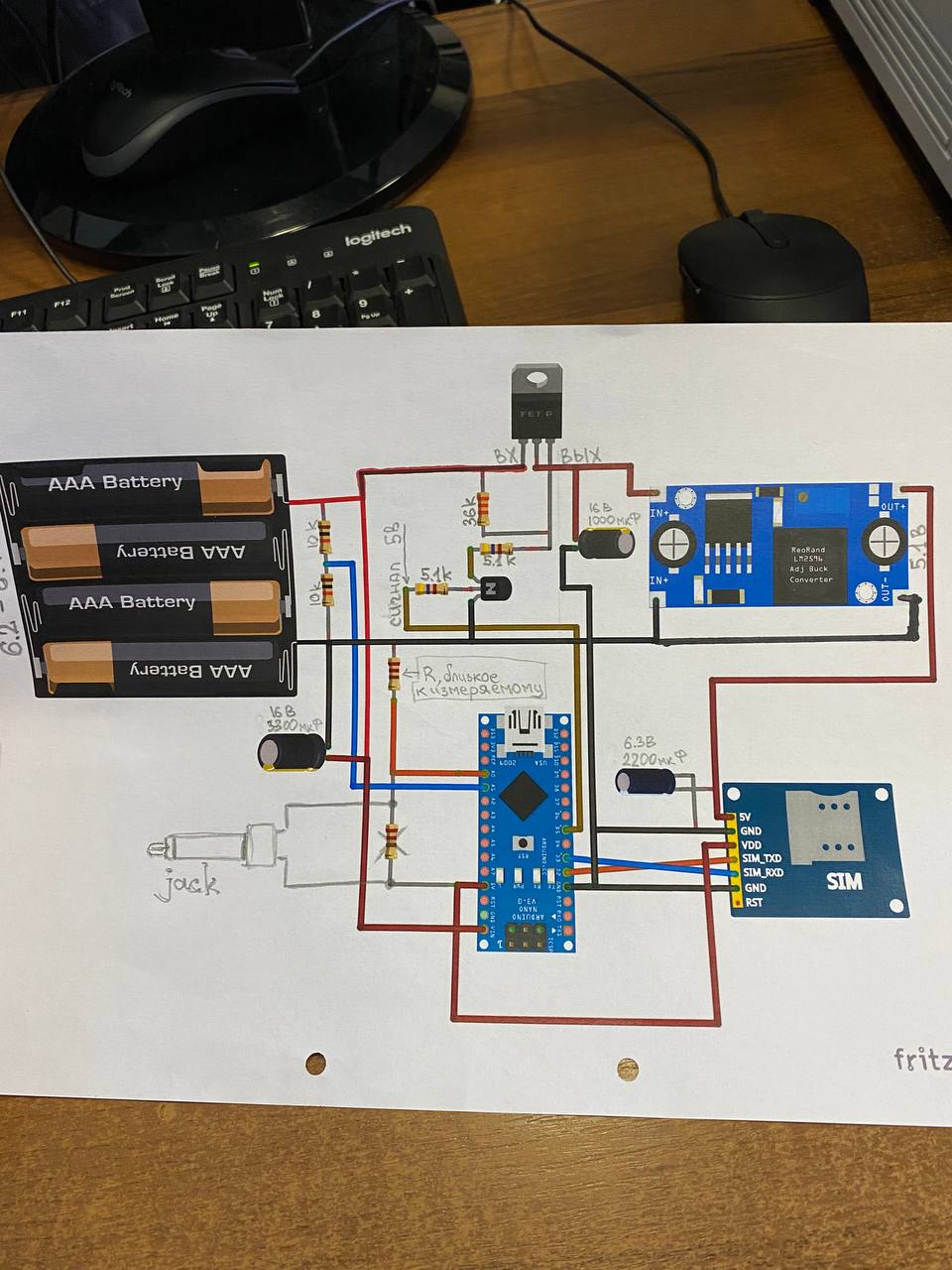

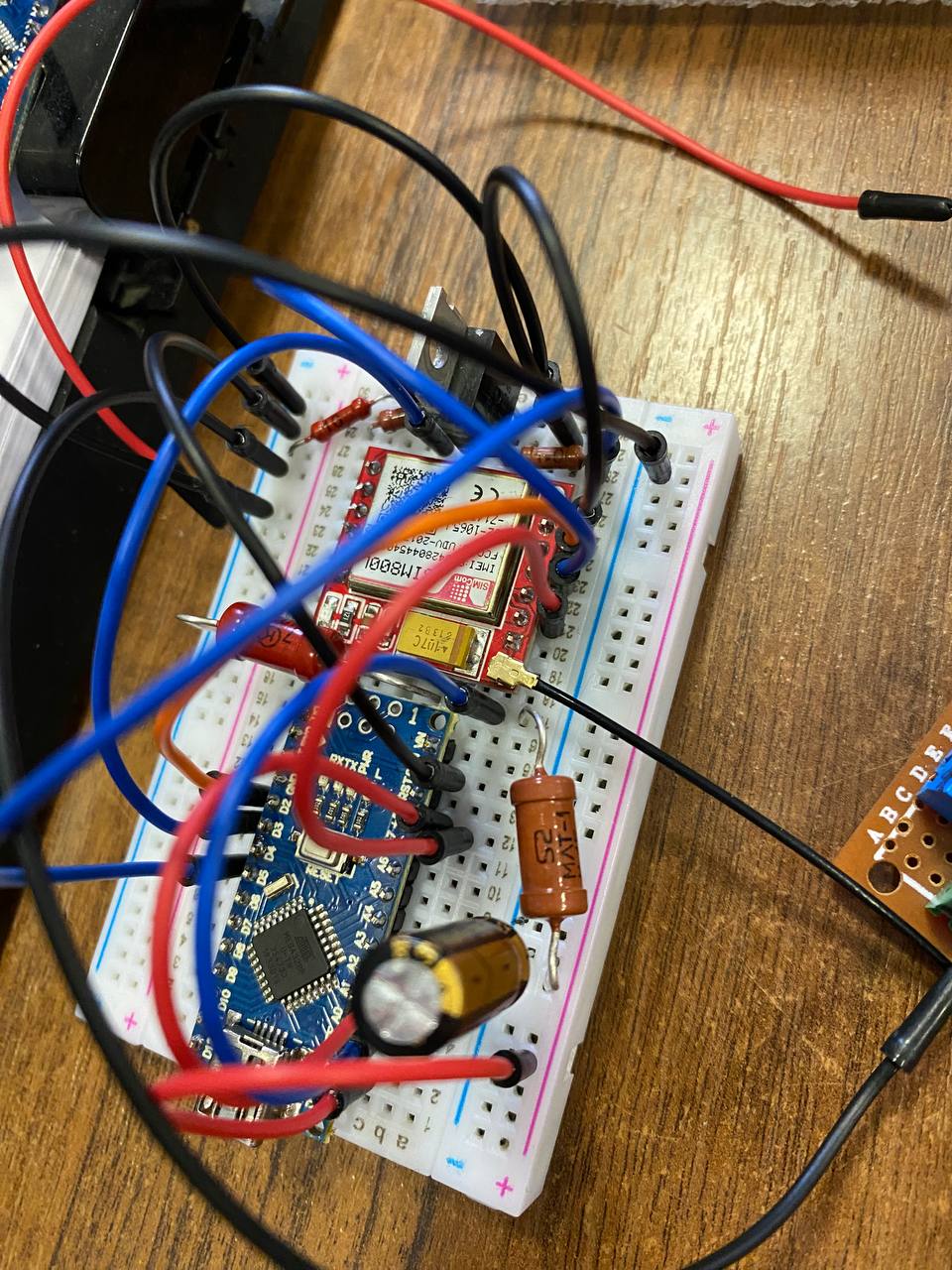

вот на этой схеме работало а когда поменяли модуль. и упростили схему, не хочет до этого и не дошло)
Byte
На затвор полевика какое напряжение нынче приходит? 5В?
Anonim
меньше, 4+- полевик открывается
Byte
Во-о-от. А до этого было 6.2? :) Открываться-то он открывается, но точно ли хватает тока?
Anonim
5 не знаю как это связано
Byte
Ну как-как… У полевиков есть передаточная характеристика, зависимость сопротивления сток-исток от напряжения, приложенного к затвору. Мало — сопротивление полевика будет больше номинального и он будет работать как токоограничивающий резистор.
Anonim

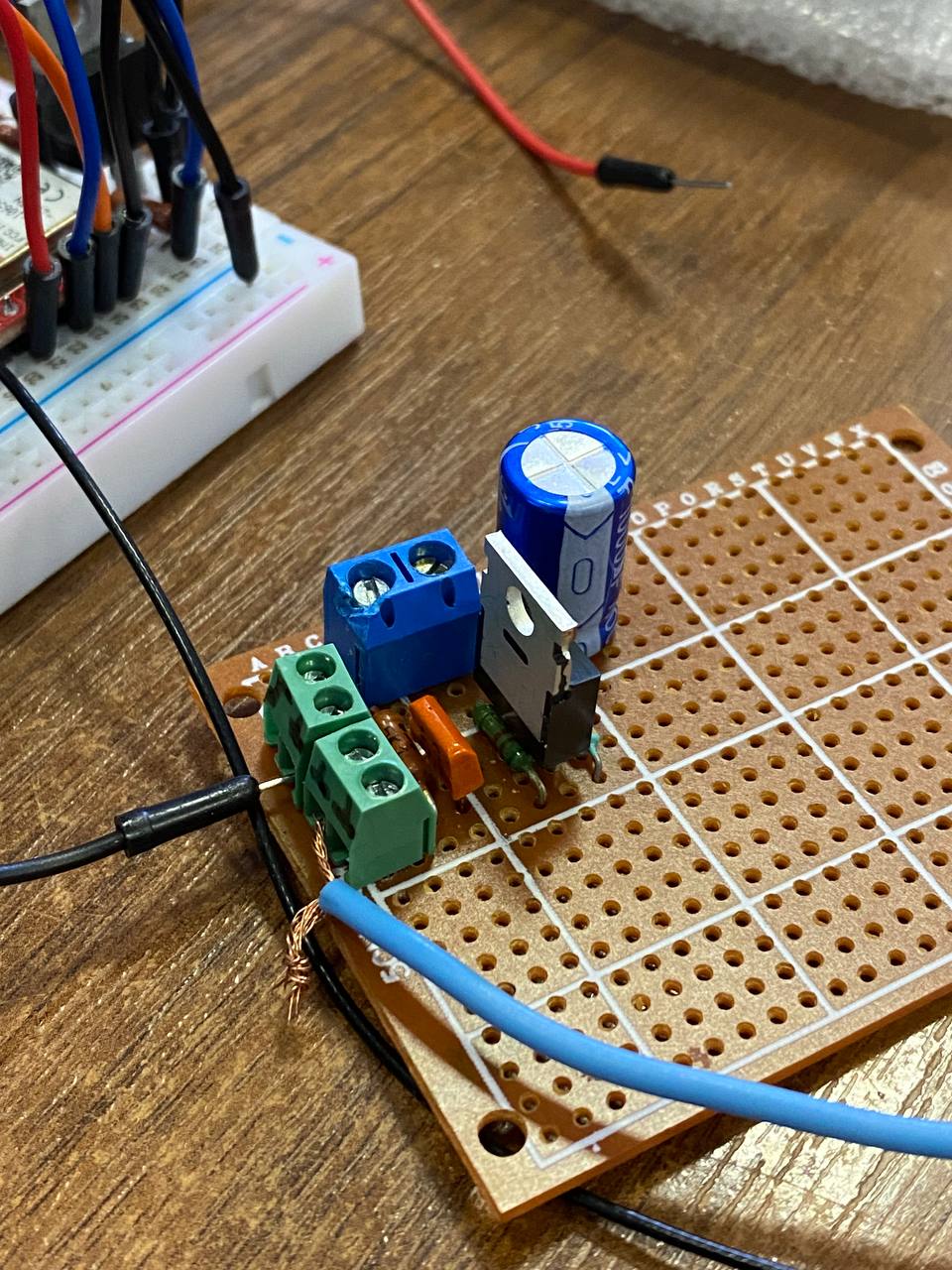

спасибо, завтра мужику, который делал ключ скажу это
Byte
Или поднимайте напряжение на затворе, или подбирайте Logic-level мосфет, который рассчитан на управление малыми напряжениями.
Anonim
мужик мерял, у него при 2.5 открывалось все и лампочка загоралась
Byte
Лампочка загоралась — это не измерение :-D При старте модуль может импульсно жрать большой ток — и не хватает. И поставьте в затвор нормальный резистор, около 100 Ом хотя бы, а не килоомник. Не критично, скорее всего, но…
Anonim
при размыкании земли та же фигня ?
Byte
При размыкании земли будет использоваться N-канальный полевик, которому нужно подать + относительно Source, чтобы он открылся. При размыкании питания — P-канальный, нужно подать − относительно Source, чтобы он открытся. Low-side High-side, соответственно. Щас найду что-нибудь по теме… https://eax.me/mosfet-cheet-sheet/
Anonim
это понимаю, я про то, что модуль подключиться не может к сети, напруга не проседает, это при размыкании земли мосфетом n типа
Byte
Та же фигня. Нужно перевести полевик в полностью открытое состояние. Если прямо на полевике ноги замкнуть, drain на source — всё в порядке?
Anonim
понимающий человек все проверял, все гуд, все рабочие
Byte
Не то :) Если собранную схему включать не подачей питания на gate, а «вручную», прямо полевику ноги коротнуть — питания хватает, всё заводится?
Anonim
завтра попробую
Zoog
а что будет??
Andrey
так импедансу писец будет
