Всем привет. Нужна помощь! Заблудился. Нужно подключить через эту приблуду реверс. Задняя пара контактов включается всегда и вправо и влево, я так понимаю выключатель, оставшиеся 4 соответственно попеременно. Куда подключить питание и перемычки?!! Голову свернул уже.
Комментарии: 15
Artem
неполная схема можете нарисовать полную- кондер тоже должен быть для однофазника? расписывать коммутацию переключателя- какие пары включаются, какие выключаются. по- другому я не вижу. Сам так делал
Zhestov
Кондёр стоит на Браун! На коричневом проводе
Zhestov
Да уже голова кругом! Встречаются фаза с нейтралью и все тут!
Seven
Если этот агрегат росийского производства подсоеденяй как сердце подскажет сней ничего не случится
Artem
полную схему вы можете нарисовать?
Zhestov

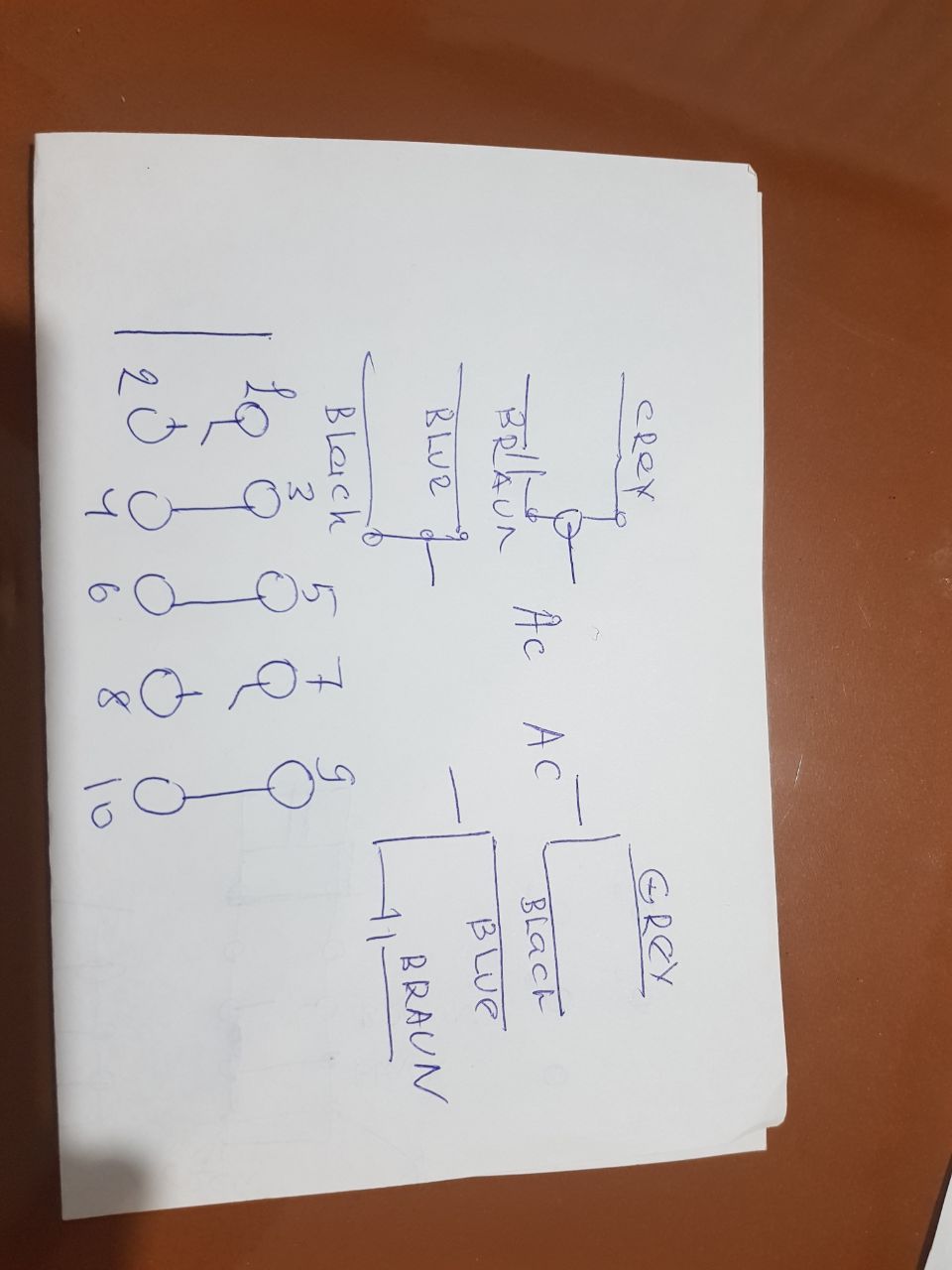

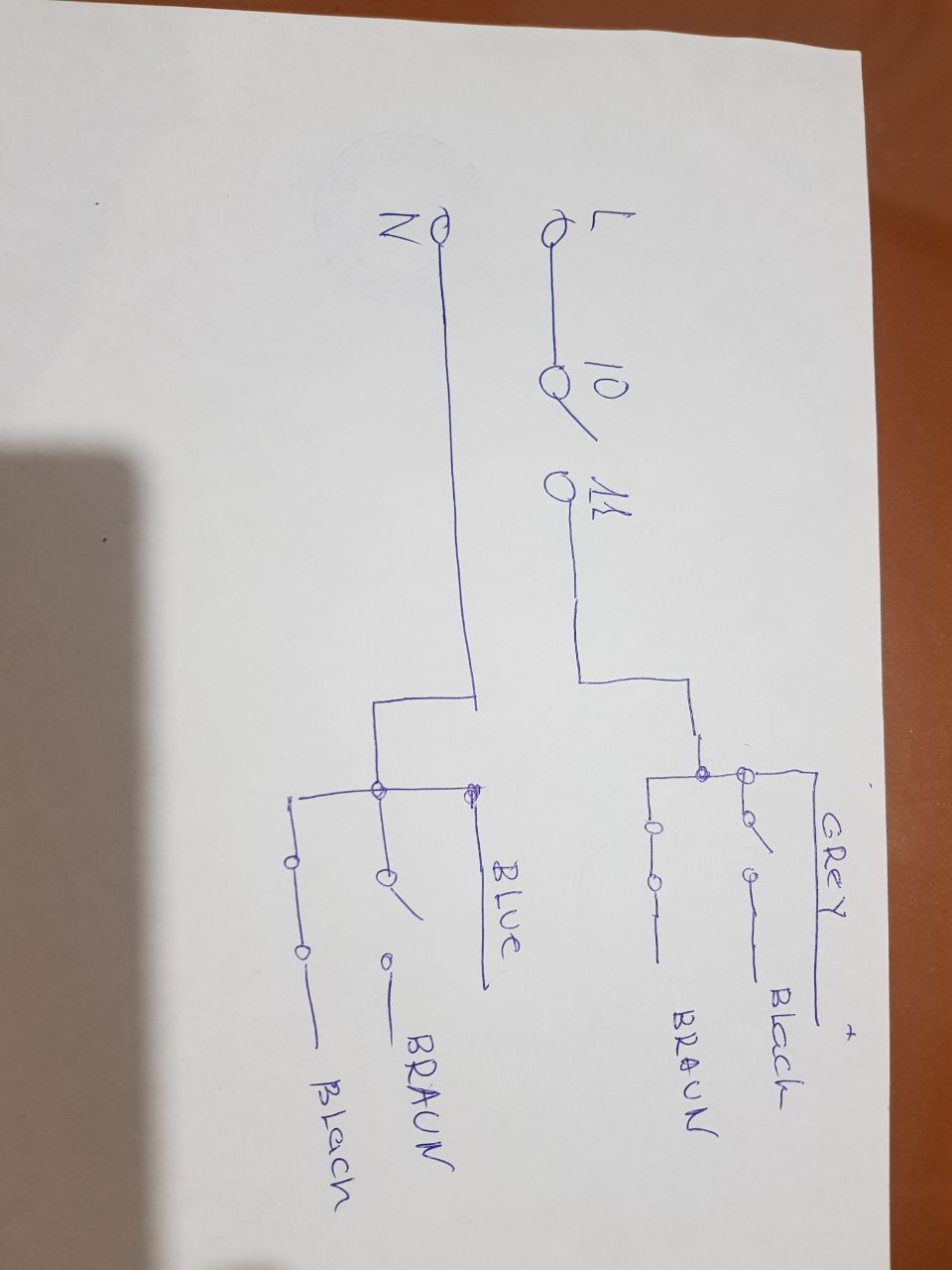

Собственно вся схема! Есть шнур питания есть коробка барно на которой изображено то что и на рисунке. Снизу пририсовал переключатель. Его схема в одном рабочем положении вот такая, а в другом пары 1-2 и 7-8 меняются с 2-4 и 5-6. 9и 10 контакты замыкаются в обоих положениях, кроме нейтрального Вот и вся схема!
Zhestov

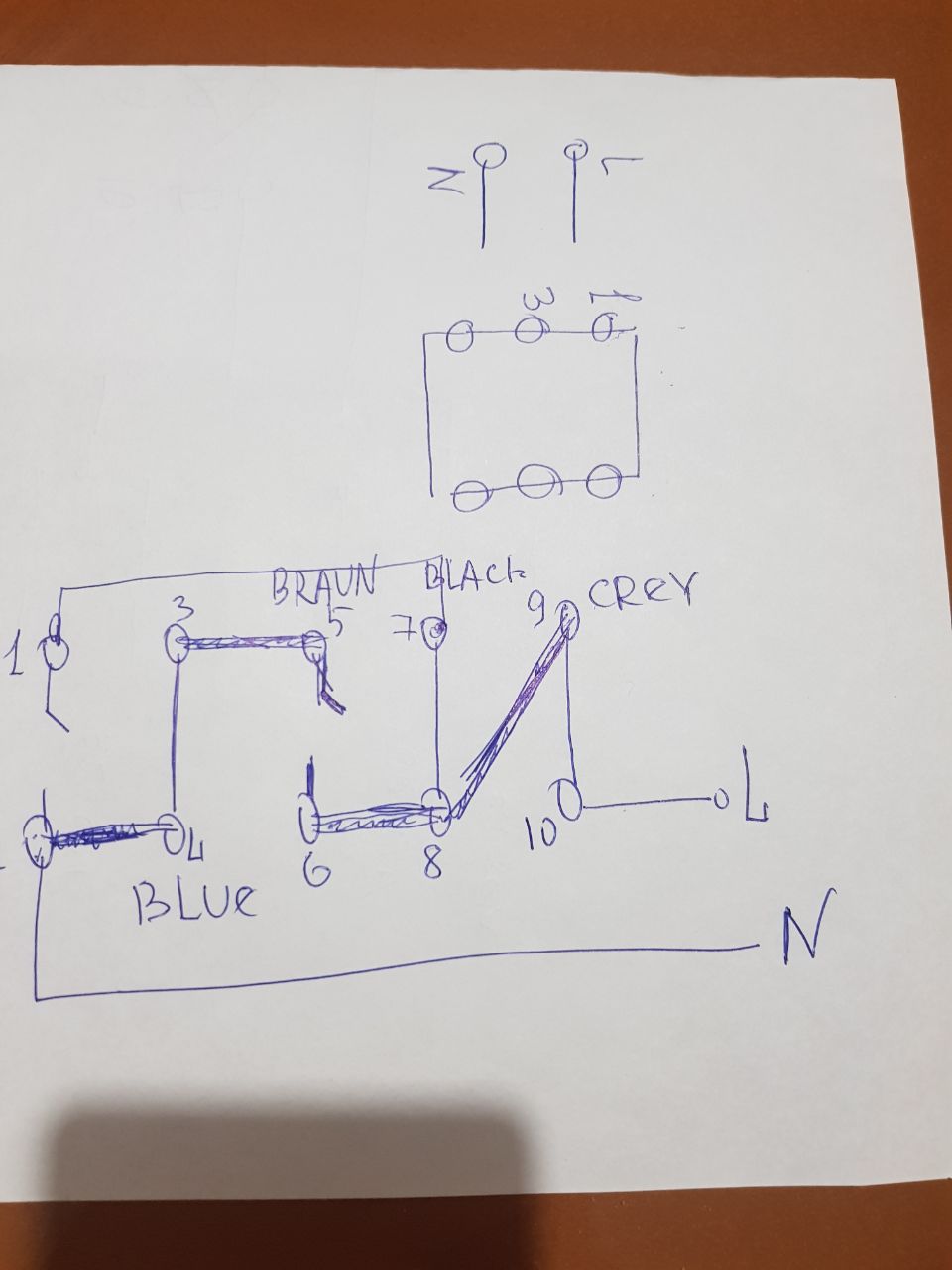

В общем думаю вот так. Но получится одна перемычка не по фен-шую! Навесную придется кидать. Со штатными не понимаю пока как. Ее по диагонали не перекинуть.
Artem
конденсатор '9' <---> '6-8' а не перемычка '9' <---> '2' основная обмотка '1' <---> '3' дополнительная, пусковая
Artem
'3-4' '7-8' = NC, сами себя путаете вы писали раньше, что пары '1-2' '7-8' это NО, у вас они на втором чертеже разные NO- NC
Zhestov
Это я пытался заодно и всех запутать! В нормальном состоянии все контакты открытые. А рабочих положения 2. При этом просто чередуются с закрытых на открытые. При смене положение во второе рабочее меняются местами. 5 пар контактов. Одна пара включается в обоих положениях, в нормальном состоянии разомкнута. Остальные меняют свое состояния в зависимости от режима 1, или 2. В положении "0" все разомкнуты.
