Режимы сети переключаются? P.S.
если в режиме выбора сети все пункты серые, отвал rffe до проца, нету питания vpa или не рабочий КП РФ. Если пункты нормальные стоит галка на 4 джи, но при переводе на 3джи или 2джи сбрасывается опять на 4джи, неисправен или не общается по rffe прямоугольный усил, может быть отбит, не запитан или залит. Если пункты нормальные но галка нигде не стоит, она ставится если выбирать к примеру 3 джи, но при входе туда опять ее нет, это не общается по rffe квадратный усил на, также отбит, залит, не запитан или неисправен, на redmi 8 так себя ведет из-за неисправного трансивера.
всем привет, столкнулся с интересным ремонтом по сетке ми9т, начал разбираться и пришел к необычному выводу. Немного расскажу. И так, сигнал с вышки в телефон называем RX, исходящий TX. Получается так RX сигнал приходит на оба усилителя, квадратный обрабатывает диапазоны 2джи, прямоугольный диапазоны 3 и 4 джи, после усилителей RX сигнал идет на rf фильтры, мини свитчи, которые совмещают RX и TX сигнал, далее RX идут на трансивет. Все это видно на блок диаграмме.
Комментарии: 7
Onix
А питание на них приходит?
Abdurashid
Где проверить питание ?
Onix
По схеме или даташиту
Abdurashid

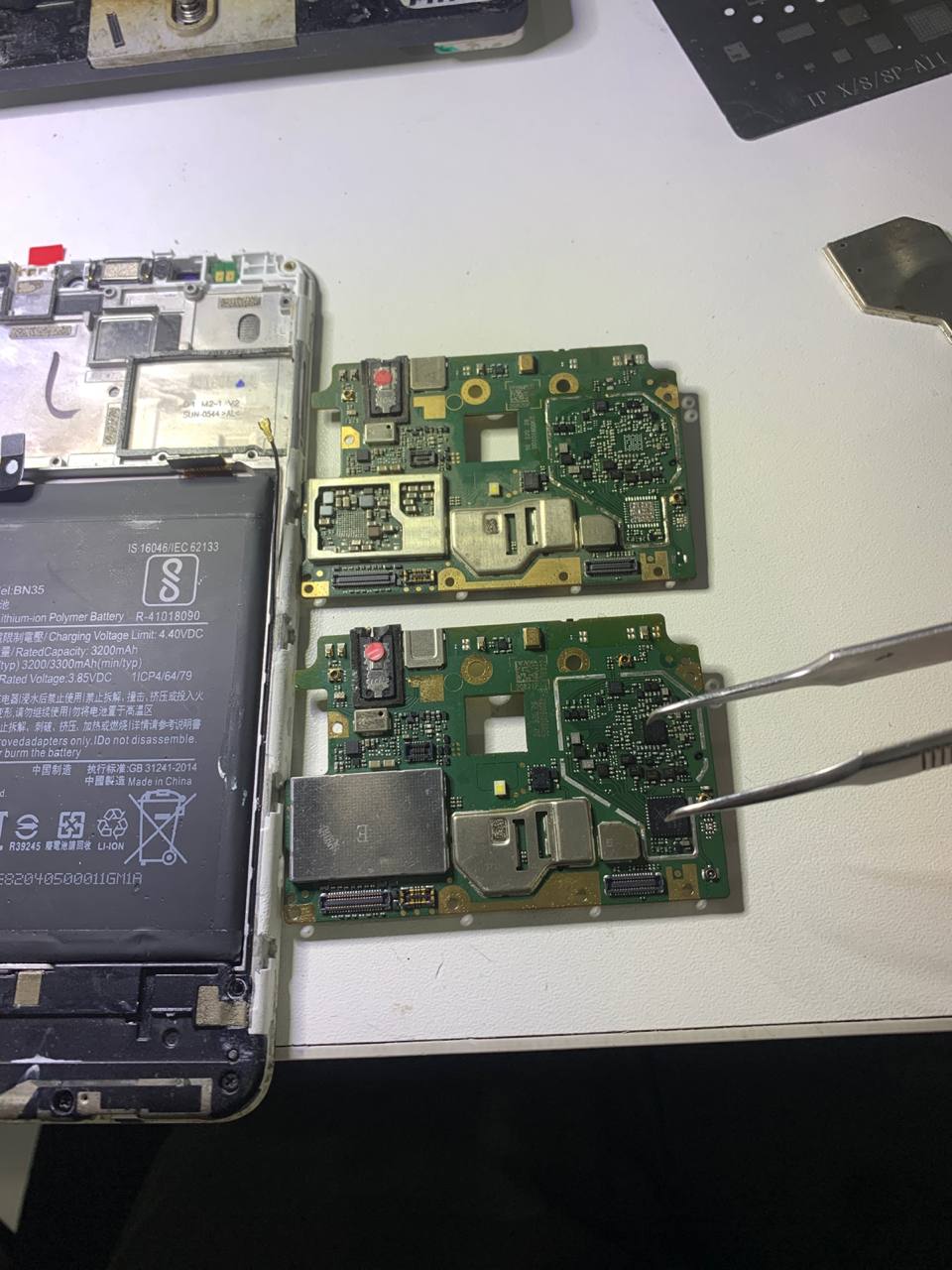

Вот сюда 3.8v приходит
Kopchenko
Это вбат, оно туда всегда приходит
Abdurashid
А где проверять ?
Kopchenko
Режимы сети переключаются? P.S. если в режиме выбора сети все пункты серые, отвал rffe до проца, нету питания vpa или не рабочий КП РФ. Если пункты нормальные стоит галка на 4 джи, но при переводе на 3джи или 2джи сбрасывается опять на 4джи, неисправен или не общается по rffe прямоугольный усил, может быть отбит, не запитан или залит. Если пункты нормальные но галка нигде не стоит, она ставится если выбирать к примеру 3 джи, но при входе туда опять ее нет, это не общается по rffe квадратный усил на, также отбит, залит, не запитан или неисправен, на redmi 8 так себя ведет из-за неисправного трансивера. всем привет, столкнулся с интересным ремонтом по сетке ми9т, начал разбираться и пришел к необычному выводу. Немного расскажу. И так, сигнал с вышки в телефон называем RX, исходящий TX. Получается так RX сигнал приходит на оба усилителя, квадратный обрабатывает диапазоны 2джи, прямоугольный диапазоны 3 и 4 джи, после усилителей RX сигнал идет на rf фильтры, мини свитчи, которые совмещают RX и TX сигнал, далее RX идут на трансивет. Все это видно на блок диаграмме.
