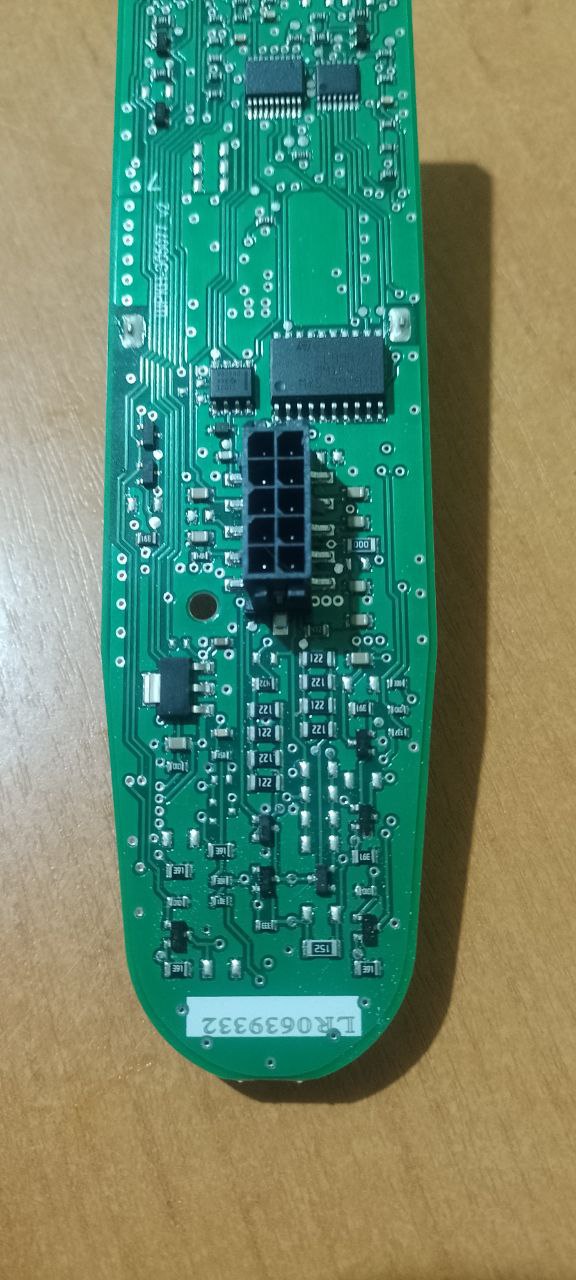

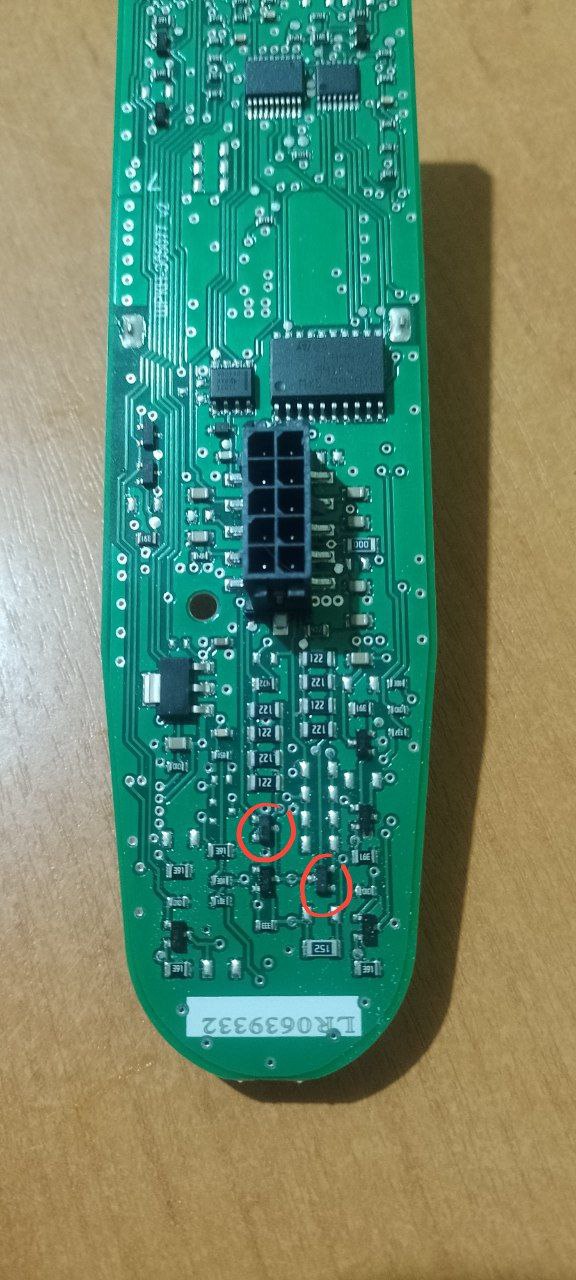

Вечер добрый. Нужна ваша небольшая консультация. С электроникой я строго на Вы, но пришлось знакомиться. Есть на печатной плате smd биполярные транзисторы ( 5cw , 1bw пара без маркировки,то есть её не прочитать так как есть подозрение на их неработоспособность). Проверял мультиметром в режиме прозвонки. На база- эмиттер значения 771, на база - коллектор значения 1920 или 1775 ( на разных транзистора по разному). Те транзисторы которые не читаемы выдают : база- эмиттер 472, база - коллектор 474. Вопрос, должно ли быть значительное расхождение в показателях эмиттера и коллектора или нет в рабочих транзисторах? Плата модуля управления стеклопакета автомобиля, демонтирована .
Комментарии: 31
Argentina
кстати а вопрос-то с чем связан? плата не работает или что?
Redrevoltion
Резко перестала работать. Ни одна кнопка , ни подсветка. Питание на все пины приходит 12В, только на один провод 2,5В. Но вероятно это центральный блок управления так подаёт ( не нашёл инфы) , так как этот провод идёт на LIN шину .
Argentina

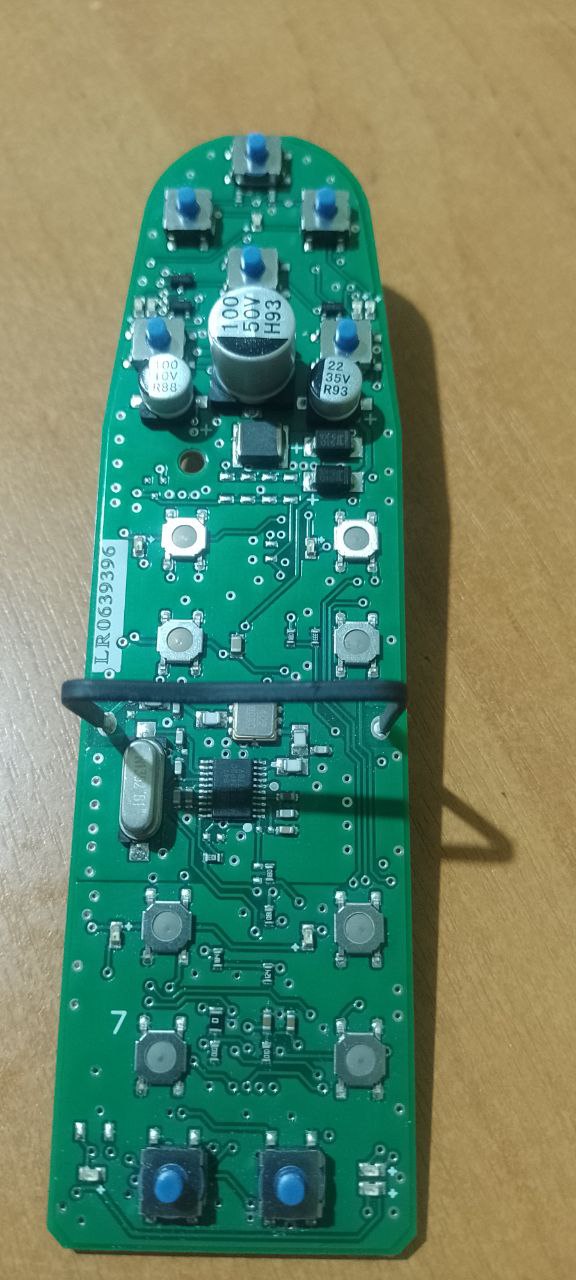

мне вот не нравится на фото жырный конденсатор по центру
Redrevoltion
Тоже грешил на него, так как внешний вид странноват. Проверить к сожалению не чем( нет такой функции в мультиметре) ,выпаять тоже не смогу ( нет такого точного инструмента да и зрение подводит). Отнёс плату в ремонт показать, мастер сказал что 99,9% кондёр живой, так как такие редко летят. Если я хочу выпаять и проверить то плиз 1500руб на стол и скажут рабочий иль нет. Отказался.
Argentina
офигеть. впрочем, наверное да. работа все дела.
Sergey
Слушай, эти электролиты настолько неудобно с платы снимать, так что бы не повредить. Там ещё и мелочёвки много рядом. Я думаю, чел просто заградительную цену назвал, что бы от него отвязались..
Argentina
ну согласись у него вид стрёмный
Sergey
Крышка чуть вспухла, но то такое. Я встречал нормально работающие такие. По хорошему, тем же тестером от Миронова можно было бы хотя бы еср померить, не выпаивая.
Sergey
1) Для того что бы корректно проверить радиоэлемент нужно его выпаивать с платы. На плате можно в явном виде (с некоторыми оговорками всё-таки) проверить элемент на КЗ. В остальных случаях прибор будет мерять погоду на Марсе. Так, если элемент в обрыве, мультиметр замерит сопротивление в обвязке элемента и покажет это сопротивление (или падение напряжения в режиме прозвонки диода) на своём индикаторе. 2) "база- эмиттер 472, база - коллектор 474" - это точно транзистор? Если это сдвоенный диод, который спокойно может оказаться в подобном корпусе, показания нормальные.
Redrevoltion
Похожи на транзисторы
Sergey
В этих корпусах может быть всё что угодно, - стабилизаторы питания, сдвоенные диоды, транзисторы биполярные и полевые. Смотрите по схеме, что это, в принципе, может быть.
Andrei
1bw BC846B
Redrevoltion
К сожалению схему не найду. Инет перелопатил, одна реклама и вода.
Sergey
Этих схем, скорее всего, в открытом доступе нет. Нужно заниматься тем, что громко называется "реверс инжениринг". Рассматривать плату, разбираться, куда какое питание приходит и откуда куда какие сигналы уходят. Если есть навыки и желание, мультиметр в руки и вперёд. Если навыков нет, то или отдай плату в ремонт тому кто умеет и возьмётся, или выкидывай и покупай заведомо рабочую.Третьего не дано.
Redrevoltion
Навыков нет. Тут я исключительно на Вы с электроникой. Желание разобраться возникло исключительно из за стоимости детали. Около 14 тыр для жигулей это на грани добра и зла
Sergey
Тогда ищите знакомого, который разбирается в электронике и не пожалеет своего времени что бы помочь, за какое-нибудь "спасибо" или символическое вознаграждение. В остальных случаях, увы, дешевле будет купить новый модуль.
Redrevoltion
Спасибо за совет. Был хороший знакомый по этим делам, но в свете последних событий скоропостижно ушёл. Попробую на разборке глянуть, может что удасться найти.
Sergey
Да, думаю, это будет самое простое и быстрое. Удачи!
Denis
Хоть напиши город то какой.
Redrevoltion
Рязань
Argentina
Sergey
Тоже хотел эту картинку прицепить, где-тов недрах диска затерялась :)
Argentina
в инторнетах "транзистор мем" ))
Sergey
Я ленивый :) Впрочем, сейчас твою скачаю, это проще. А нужда показывать её возникает регулярно :))))
Redrevoltion
Блин... . И не могу схему принципиальную найти , чтобы узнать что это. Спасибо за информацию.
Andrei
https://caxapa.ru/codebook/ 5CW скорей всего BC807
Andrei
подать питание и проверить на 10V электролите напряжение (5V или 3.3). Судя по микросхемам, там логика низковольтная. Может DC-DC накрылся
Andrei
Скорей всего подать надо 12В на вспухший 50В электролит, и измерить на 10В электролите, а так да - реверсинжинеринг
Sergey
Я однажды подал 24 вольта на катушку реле. Перед этим пять раз проверил, что подаю то что надо, куда надо и ничего не случится. Закончилось дыркой на корпусе шим контроллера. Хорошо, контроллер был не из редких. Дело давно было, но с тех пор без крайней нужды я таким не занимаюсь. Ну его..
Andrei
ну так надо смотреть откужа приходит питание с разьема, прозвонить до кондера и подавать ))
Sergey
Вот прям как я тогда, в описываемом мной случае. Пять раз проверил, а оно всё равно шарахнуло..
