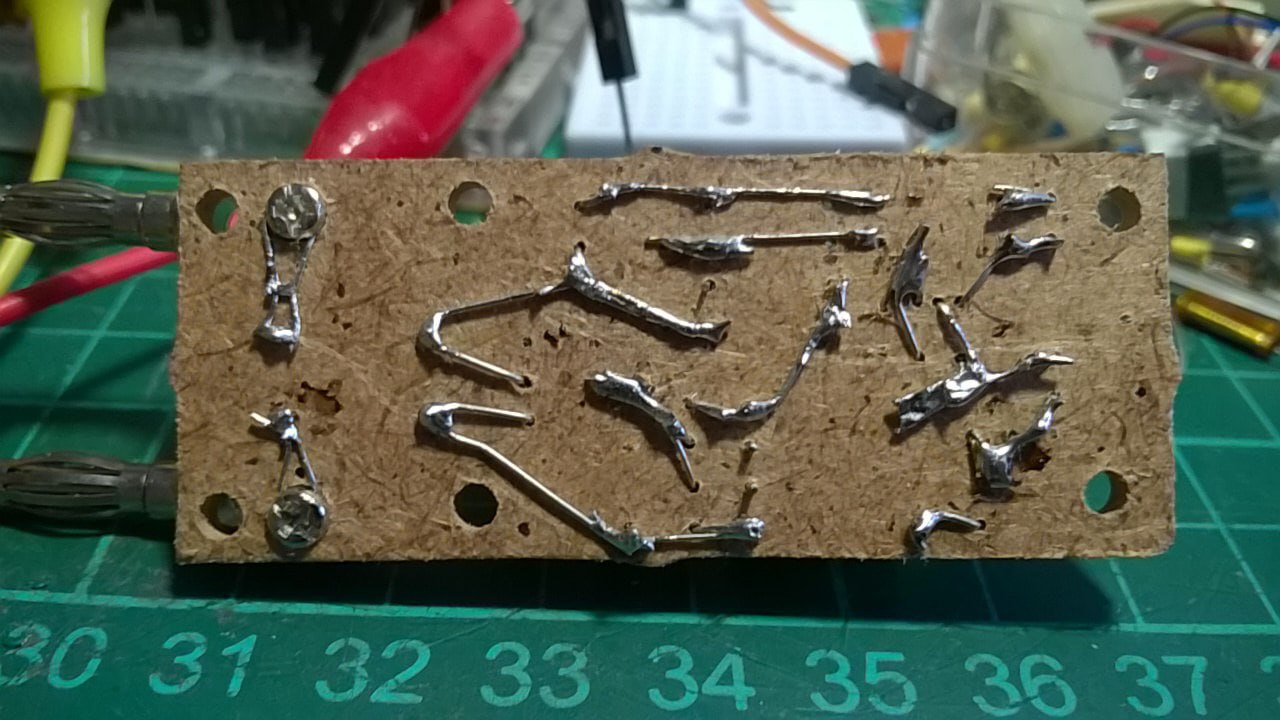

Подскажите, как улучшить устройство. Есть дешёвые китайские трансформаторы, по 20 рублей штука. Пытаюсь собрать для них схему зарядки. На текущий момент лучшим вариантом является такая. При сборке на макетной плате с кучей проводов она работает нормально. При компактном размещении в готовом устройстве, как на фото, появляется писк и более сильное падение напряжения при нагрузке. Каким образом можно улучшить работу устройства? (Без замены трансформатора.)
Комментарии: 8
Vasil
На схеме явно flyback. Если частоту преобразования пошатать не получится, то менять контроллер.
Zoog
смотри отличия. Отчего падение? Сравни напряжения в характерных точках. Замени С3 на плёнку. кто сказал отрезать половину силовых ног?)
Mihail
Ножки у DK106? Удалил 5 и 6, чтобы сделать дорожки к 3 и 4. Они всё равно соединены вместе.
Zoog
где? не вижу
Vasil
А вот не факт, что соединены внутри
Mezzo
Они для охлаждения
Firelander
какую роль выполняет c3 в схеме?
Mihail
Полагаю, что отвечает за частоту. При его увеличении до 474 на светодиоде в нагрузке видны пульсации. При уменьшении до 102 ничего особо не меняется. Даташит на микросхему на русском.
