Задача простую схемку нарисовать.
Можно было использовать Splan, но я его успешно перепутал по названию и уже поставил EPLAN.
В любом случае его придётся осваивать.
В общем я уже расставил устройства, осталось из соединить.
Как это сделать?
Может в данном случае проще использовать символы?
Угловые - это соединяешь между собой те символы, которые не по прямой.
Те, которые с тремя точками это именно то, что ты назваешь точками. Это тройник.
Т.е. воткнул его - хоть по середине какого-то соединения - третий отвод и сделает тебе точку.
Отображение может быть точкой, а может под углом. Зависит от настроек самого проекта.
Привет, народ. Подскажите, с какими коммутаторами хорошо работают S7 1500 и ET200SP. Во всех проектах вижу SCALANCE, но их нигде нет в наличие, везде большой срок поставки и конский ценник. Есть у кого проверенные решения?
Комментарии: 31
Vadik
Спросил бы в общем чате, может кто-то и ответит. В личку не факт.
Maxim
Задача простую схемку нарисовать. Можно было использовать Splan, но я его успешно перепутал по названию и уже поставил EPLAN. В любом случае его придётся осваивать. В общем я уже расставил устройства, осталось из соединить. Как это сделать? Может в данном случае проще использовать символы?
Nikolay
Посмотрите на Ютубе краш курс Сергея Романова. Там он давольно подробно в одном из видео рассказывал, как рисовать схемы. Я по нему учился
Vadik

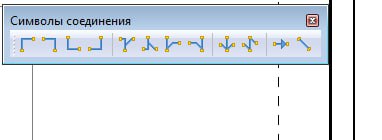

Эти символы у меня в правой стороны экрана. Называется панель "символы соединения"
Nikolay

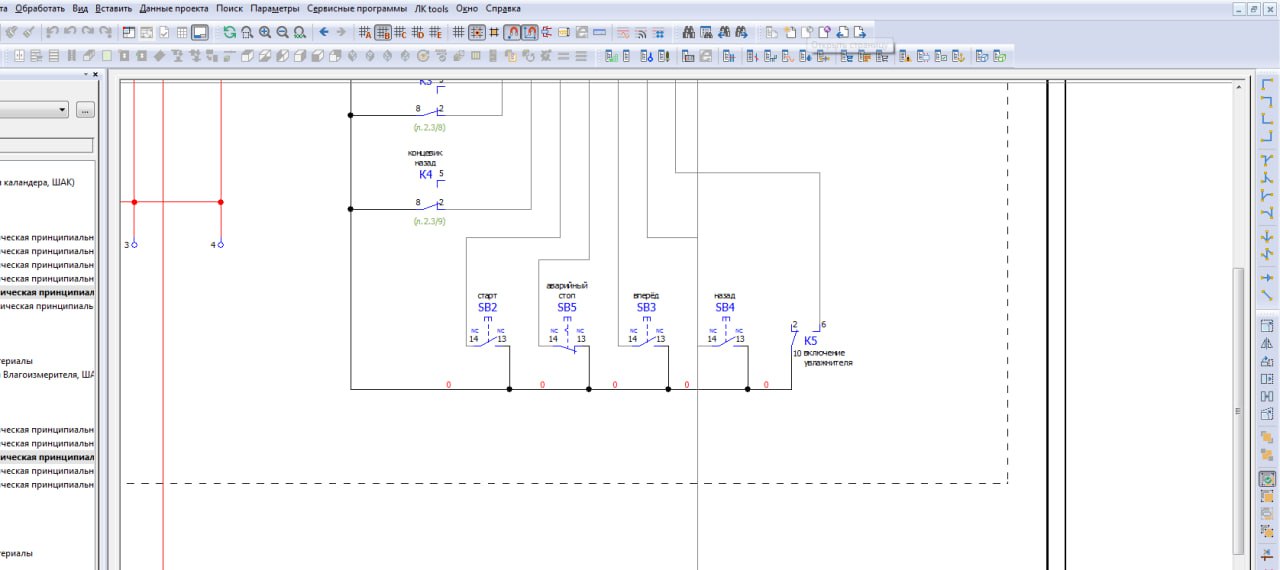

Там ещё надо следить за тем, как собираются соединения и шлейфы
Maxim
А как добавить точку соединения на проводник?
Vadik

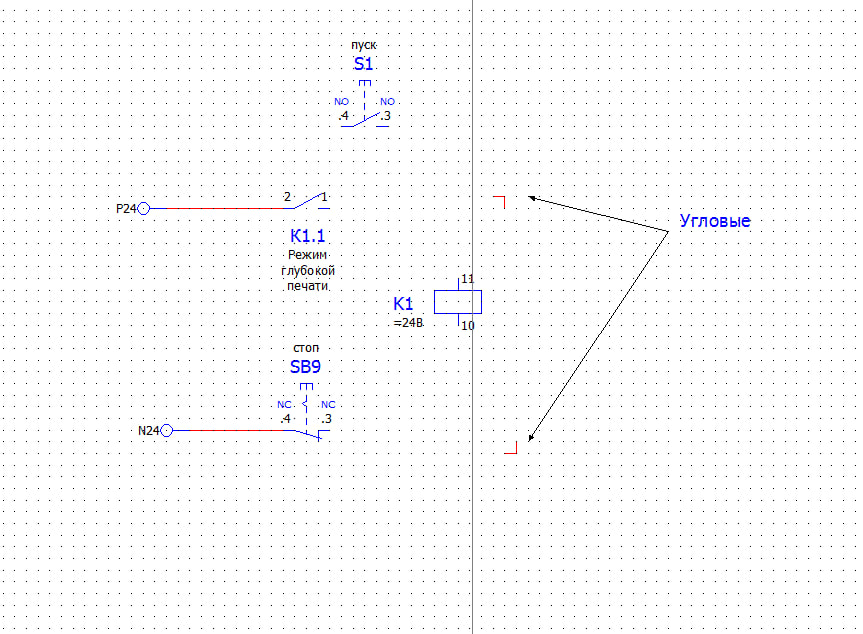

Угловые - это соединяешь между собой те символы, которые не по прямой. Те, которые с тремя точками это именно то, что ты назваешь точками. Это тройник. Т.е. воткнул его - хоть по середине какого-то соединения - третий отвод и сделает тебе точку. Отображение может быть точкой, а может под углом. Зависит от настроек самого проекта.
Maxim
А где этот тройник?
Vadik

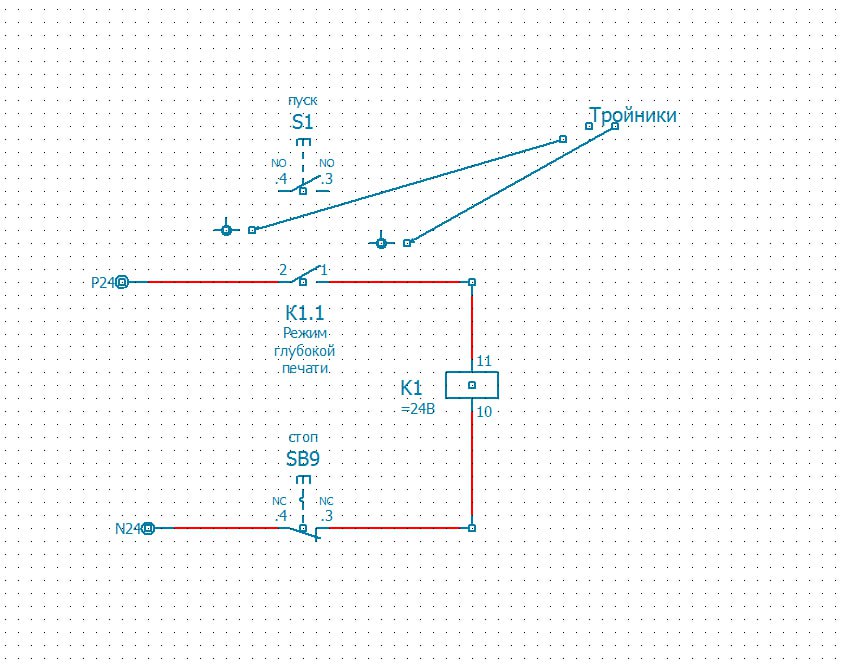

https://t.me/ru_ASUTP/288728 5,6,7,8 хоть слева, хоть справа.
Maxim
Тройник же должен к чему-то цепляться? Он может прицепится к "проводу"? Нужно ли дополнительный терминал делать?
Anonim

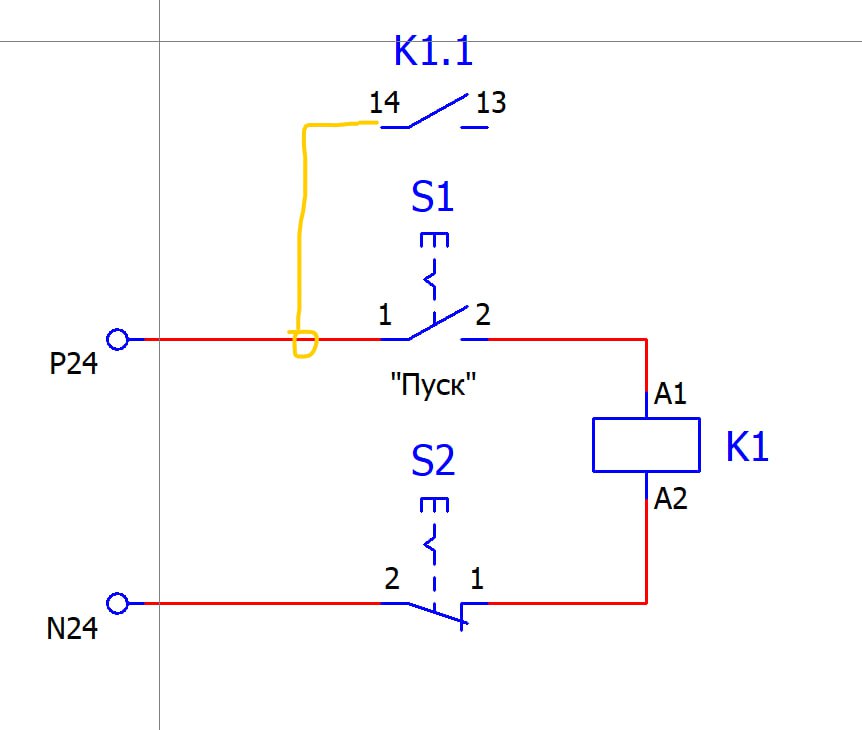

В этой схеме - тройник вверх, потом угол вправо
Maxim

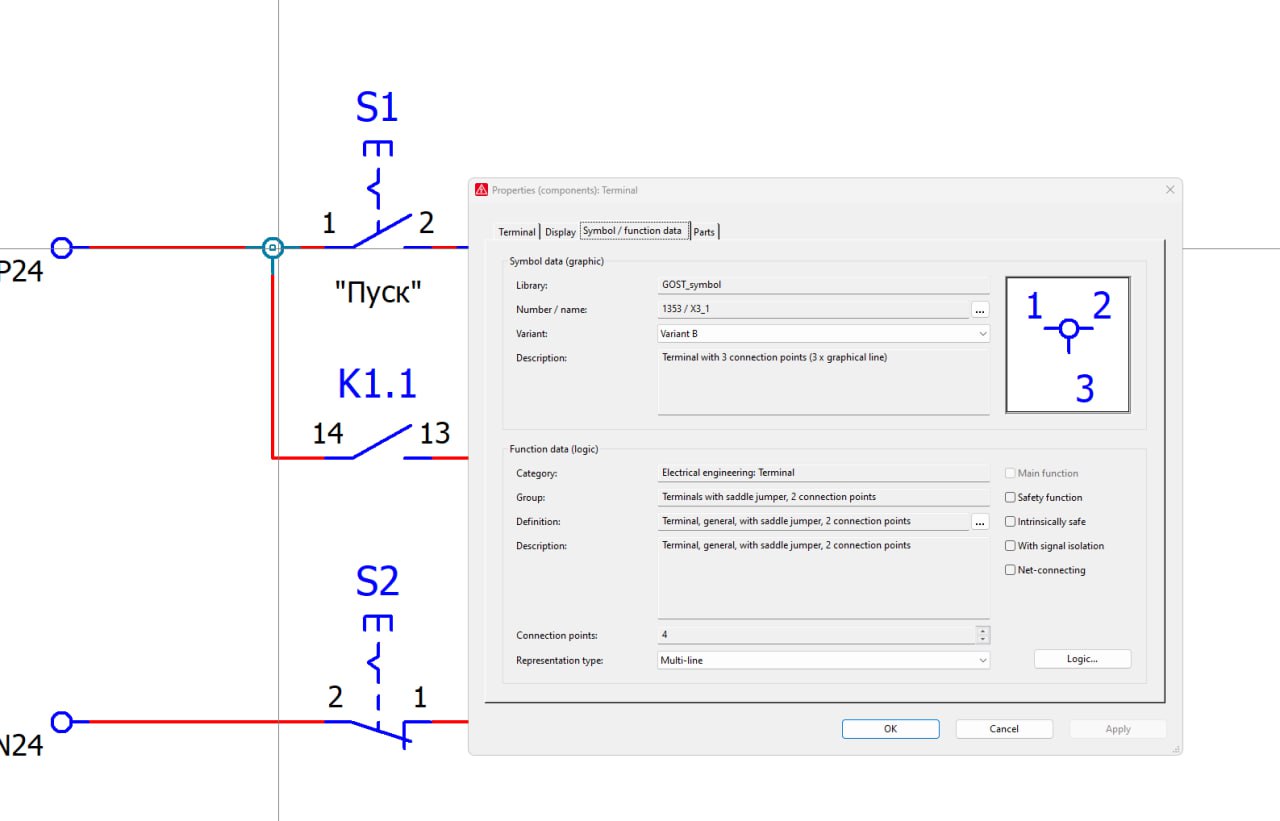

Сделал через терминал Провод красный из-за того, что не определён?
Vadik
Красный цвет по умолчанию. Там надо определять потенциалы, что бы цвета были. Как то ещё варианты были, я уж не помню.
Maxim

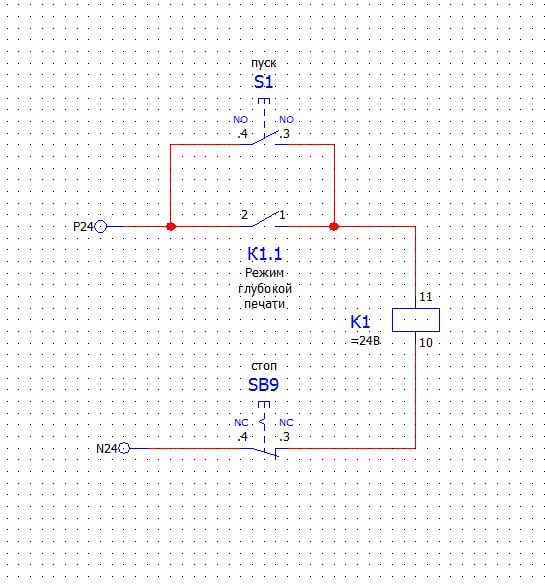

Спасибо большое за помощь! В примитивном варианте вроде получилось.
Anonim
В еплане провод красным всегда обозначается. Сечение и цвет уже потом выставляются
Shakespear
Он будет инженером почему у вас старт не после стопа стоит?
Aleksandr
Привет, народ. Подскажите, с какими коммутаторами хорошо работают S7 1500 и ET200SP. Во всех проектах вижу SCALANCE, но их нигде нет в наличие, везде большой срок поставки и конский ценник. Есть у кого проверенные решения?
Anton
Любой промышленный коммутатор подойдёт. С быстрыми поставками OSNOVO есть моха
Shakespear
логично, что сименс везде свое оборудование пихает
Aleksandr
логично. просто где-то попадалась инфа что с дешевыми коммутаторами profinet io плохо работает
Anton
Planet Indastrial ещё Для ET200SP даже длинк пойдёт
Aleksandr
спасибо, буду знать =) а то я чет засомневался
Sergey
Там скорее всего речь об irt коммуникациях. Для них нужен scalance. Для просто profinet специальный коммутатор не нужен
Vadik
Не уловил вопроса. Это неготовая/сырая схема, но вопрос всёравно не понятен.
Shakespear
при нажатии старта оборудование находится под напряжением, а стоп, что логично, снимает напряжение с оборудования
Vadik
Понял. Затупил. Это не схема запуска, это дублирующие сигналы на контроллер.
Shakespear
это я затупил, не увидел NC
Maxim
Кто?
Shakespear
Он
Robert
Жалко, я обычно только с ЕБЛАНАМИ работаю, в EPLAN ещё не научился
