Всем привет. ремонтирую паяльную станцию, у нее индикация температуры пропала на трех сегментнике, управляет индикацией ICL7107 , схема очень похожа на А.Патрина. не могу понять, почему сама ICL7107 гасит индикатор при включении, если замкнуть TEST на питания, то все символы загораются, напряжение питания (4.9в) и на входе есть (2.9в), правда больше чем на опорнике (2.7в). Корочу вход на землю, индикатор всё равно не светиться. Пропаял все контакты - не помогло. обвязка у ICL7107 вся целая. Что еще можно посмотреть?
Комментарии: 30
Vga
сам чип?
Mike
icl7107scpls
Vga
нет, я говорю - сам чип проверить заменой
Mike
и он вроде жив, на тесто реагирует, при старте что-то успевает на пол секунду показать, если передернуть паяльник в разьеме, тоже что-то успевает показать. это само собой, если не получиться что-то найти. их найти быстро не так просто, древние, из эпохи до МК
Vga
а если вытащить его полностью из схемы, запитать от лабораторника, подать сигнал на вход? Раз китайцы их ставят, значит у них они еще есть А то и делаются
Mike
тогда вообще ничего не покажется, он полностью к индикатору подключен. сам индикатор звониться нормально, можно зажечь сегменты в режиме прозвонки диодов.
Vga
7106 они точно еще клепают, вон сколько мультиметров на них
Vga
измеритель вытащить. или он на общзей плате разведен?
Mike
она на панельке
Vga

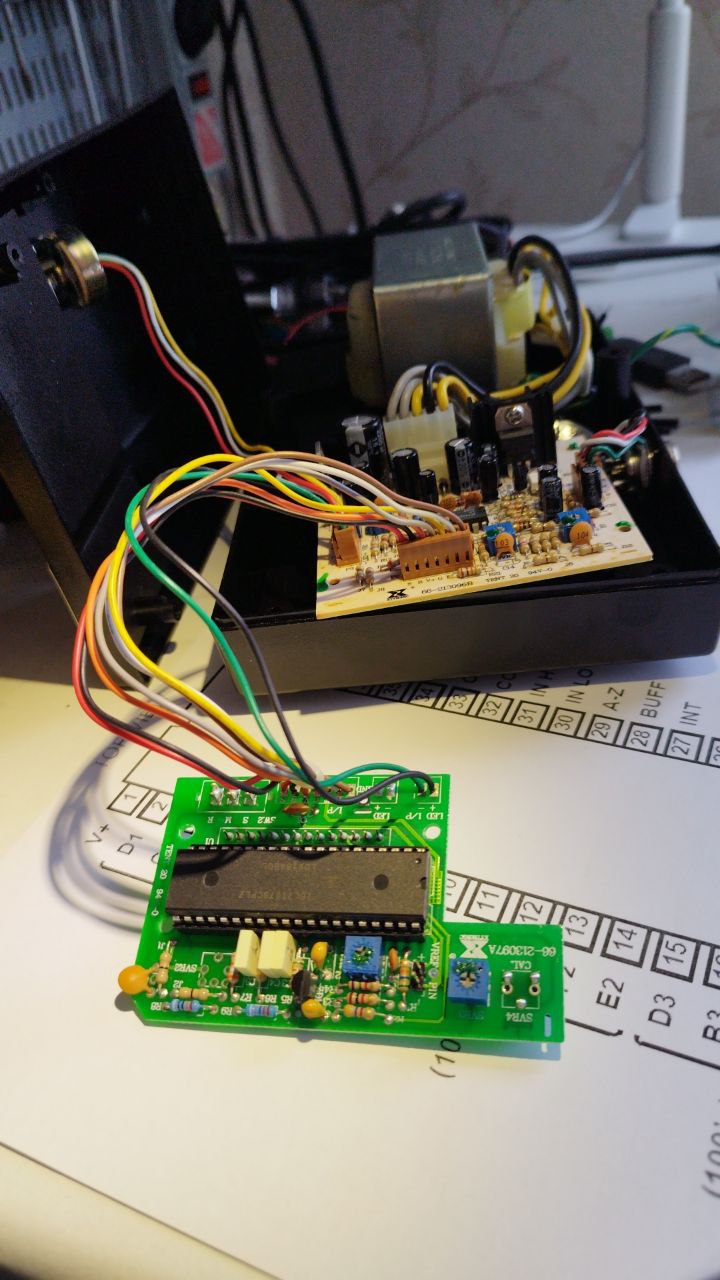

у меня в станции они отдельными модулями стоят, можно выдернуть из станции и подключить на столе
Mike
тут тоже так можно
Mike
это православный xitronic =)
Vga
вот так и сделай станция одноканальная?
Mike
да, по класике подключен и сам lm365
Vga
что да?
Mike
между +питанием и COM. само питание однополярное 5в.
Vga
А на реф что приходит?
Mike
REF LO = REF HI = COMMON = 2.7в
Vga
Ну, во-первых, напряжения в схемах с этим чипом следует мерить от коммона. А во-вторых, референсное напряженеи у чипа между реф- и реф+, они не могут быть равны друг другу. правда, у термометра вполне может быть референс в стиле 40.7мВ
Mike
между коммоном и рефами 0.01мв, но это же не должно вырубать индикатор совсем. нули хотябы показывал бы. еще если замкнуть на землю (21 вывод) ногу CREF - (33), то начинает показывать но фигюн.
Vga
значит изучай цепи формирования реф. особое внимание удели подстроечникам, они иногда чудят а может он пробился немного. а может кондеры в обвязке интегратора отъехали, он к ним критичен причем не только к наличию и емкости, но и более тонким свойствам
Mike
кондеры на последних ногах важны (OSC 1 ... OSC 3), их запареллить исправными и посмотреть как микра поведет себя? выпаивать там сложно, хоть и выводные компоненты, но припой похоже безсвинцовый зараза.
Vga
самые важные - это инт, реф и аз на оск похуй, лишь бы генерило в заданных пределах (ну и вероятно не слишком плавало за время измерения)
Mike
тупо перепаять на новые кондеры по ним? там вроде не высокоточные заявлены
Vga
от них не точность требуется, смотри даташит но ппрежде всего чекай формирование рефа
Mike
обдиагностировался, есть еще какие варианты кроме замены самой 7107 ?
Vga
хз
Mike
еще питание однополярное здесь и 26 пин (V-) на земле сидит. нет тут нюансов? кондеры все перепаял, пропаял еще раз все пины. запитал от 5в лабораторника. работает и тухнут индикаторы, в схеме сразу тухнут..
Vga
хз. ты бы хот схему тогда срисовал
Mike

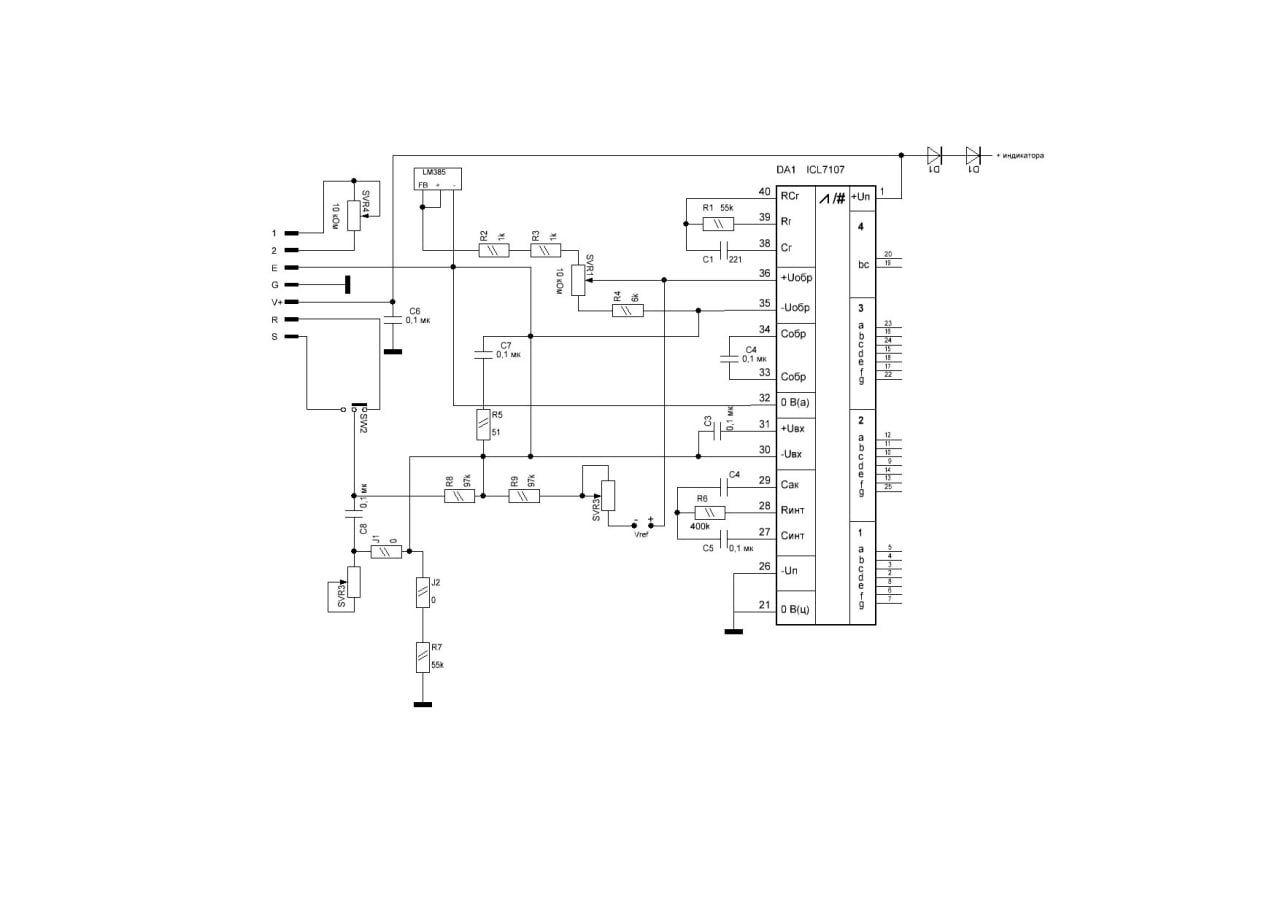

срисовал, в номиналах скорее всего ошибка
