1. Anonim

   • 17.03 2024 15:11:54

   делай обе, потом выберешь рабочую или разберешься почему ни одна не работает.

2. Anonim

   • 17.03 2024 15:29:29

   Что это за схемы?

   • Dmitriy

     • 17.03 2024 15:30:41

     Похоже на плавный пуск светодиода, только неверно нарисовал или ...



     • Anonim

       • 17.03 2024 15:31:47

       Вполне возможно. Только зачем плату то травить? На соплях подключить ведь можно да проверить. Ну или я чего недопонимаю.

       • Johnny

         • 17.03 2024 15:33:29

         Я так понял, он хочет проверить травление, а не схему. вытравить миниатюрную платку.

         • Anonim

           • 17.03 2024 15:34:25

           Похоже на то, а зачем тогда на схему заморачиваться? Трави что хош с шагом 0,3мм, вот это интересно будет.

         • Dmitriy

           • 17.03 2024 15:35:02

           Так лучше с пользой травить

           • Anonim

             • 17.03 2024 15:35:45

             Вот это фильтр нижних частот. Желтая ток в цепи, зеленый управляющий ШИМ.

             • Dmitriy

               • 17.03 2024 15:36:45

               Еще посидеть и вышка пойдет со всеми выкладками

               • Anonim

                 • 17.03 2024 15:37:14

                 Ээээ, это как?

                 • Dmitriy

                   • 17.03 2024 15:37:46

                   Формулы расчета схемы

                   • Anonim

                     • 17.03 2024 15:38:19

                     Ох не, формулы все забыл, наглухо. Тем более там интегралы, с ними я уже не дружу.

     • Anonim

       • 17.03 2024 15:31:53

       смотря что на входе. если постоянка - да, похоже. Если шим - обычный НЧ фильтр

       • Anonim

         • 17.03 2024 15:32:55

         Согласен, только смысл то?

         • Anonim

           • 17.03 2024 15:49:58

           ахз. это у автора нужно спрашивать зачем ему это.

     • Danila

       • 17.03 2024 15:40:10

       Плавный пуск светодиода.

       • Anonim

         • 17.03 2024 15:41:29

         Ага, ну тогда резистор последовательно, кондёр паралельно. Лучше лампочку накаливания зделать на плавный пуск - это интереснее. Там и с транзистором познакомишься, и на плавное гашение при пропадании питания.

         • Danilka1802

           • 17.03 2024 15:45:47

           а потом прыгаешь на МК с ШИМ'ом

           • Anonim

             • 17.03 2024 15:48:10

             Похоже на правду ШИМ интересная хреновина, но студенту пока рано.

             • Danila

               • 17.03 2024 15:48:20

               Ок, спасибо.

         • Danila

           • 17.03 2024 15:46:28

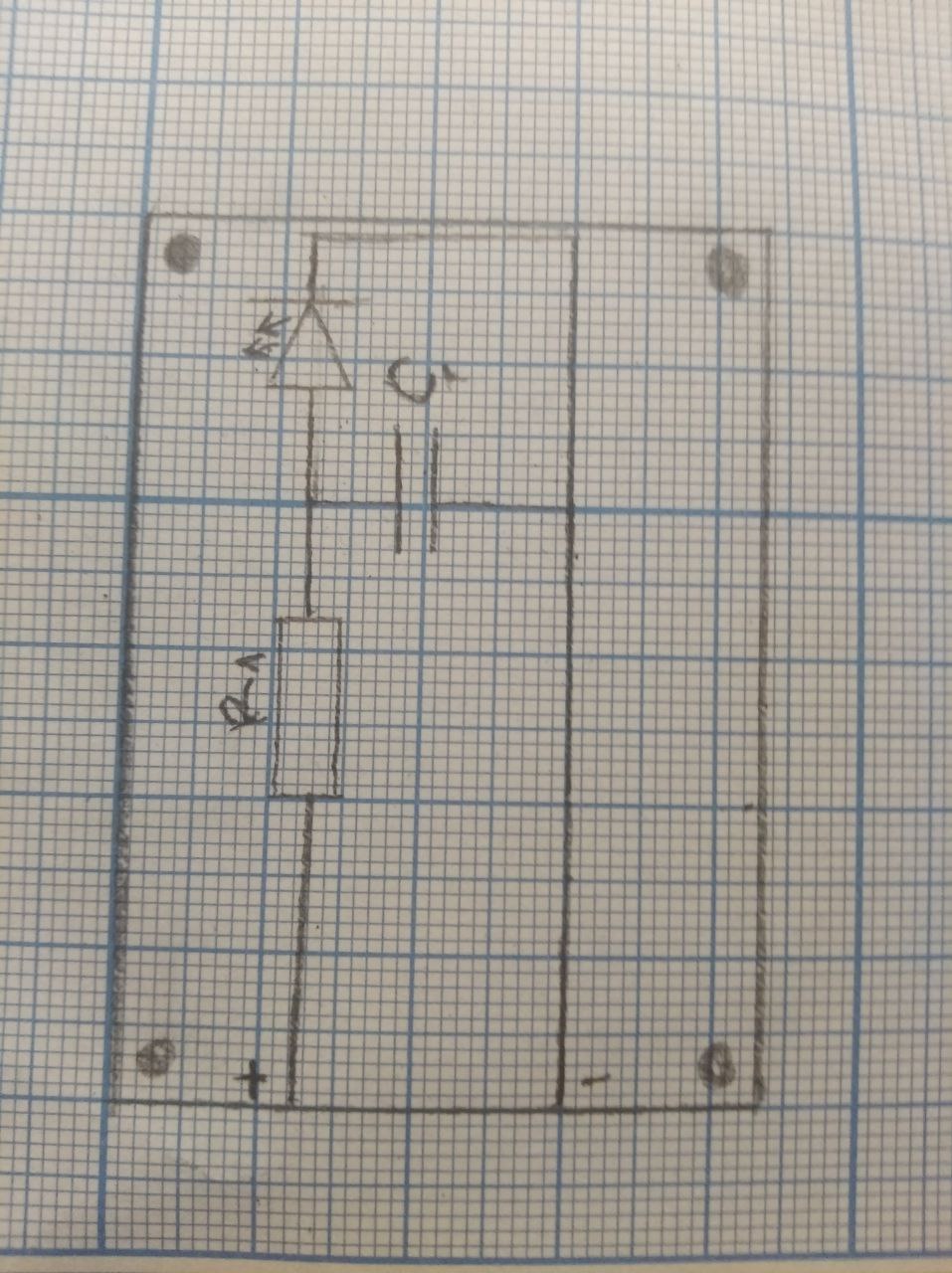

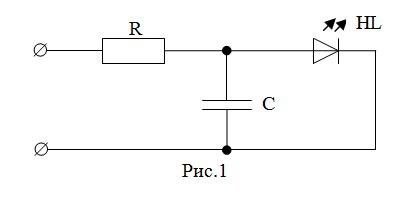

           Вот типо так?



           • Danilka1802

             • 17.03 2024 15:50:25

             осталось только нарисовать то, что ты будешь переносить на плату. с учётом размеров компонентов.

           • Anonim

             • 17.03 2024 15:51:06

             А он уже озвучил: плавное включение светодиода. Тебе может картинку нарисовать?

             • Danilka1802

               • 17.03 2024 15:52:27

               в плане?





               • Anonim

                 • 17.03 2024 15:53:01

                 Картинку для травли в диптрасе

                 • Danila

                   • 17.03 2024 15:57:51

                   Давай



                   • Anonim

                     • 17.03 2024 15:58:06

                     Какие размеры платы?

                     • Danila

                       • 17.03 2024 15:59:24

                       На макетной плате, вот так? Длина: 6см; Ширина: 4,5см

                       • Dmitriy

                         • 17.03 2024 16:00:14

                         Тут ошибка, резистор неверно стоит Не много ли? Столько текстолита гробить?





                         • Danila

                           • 17.03 2024 16:01:27

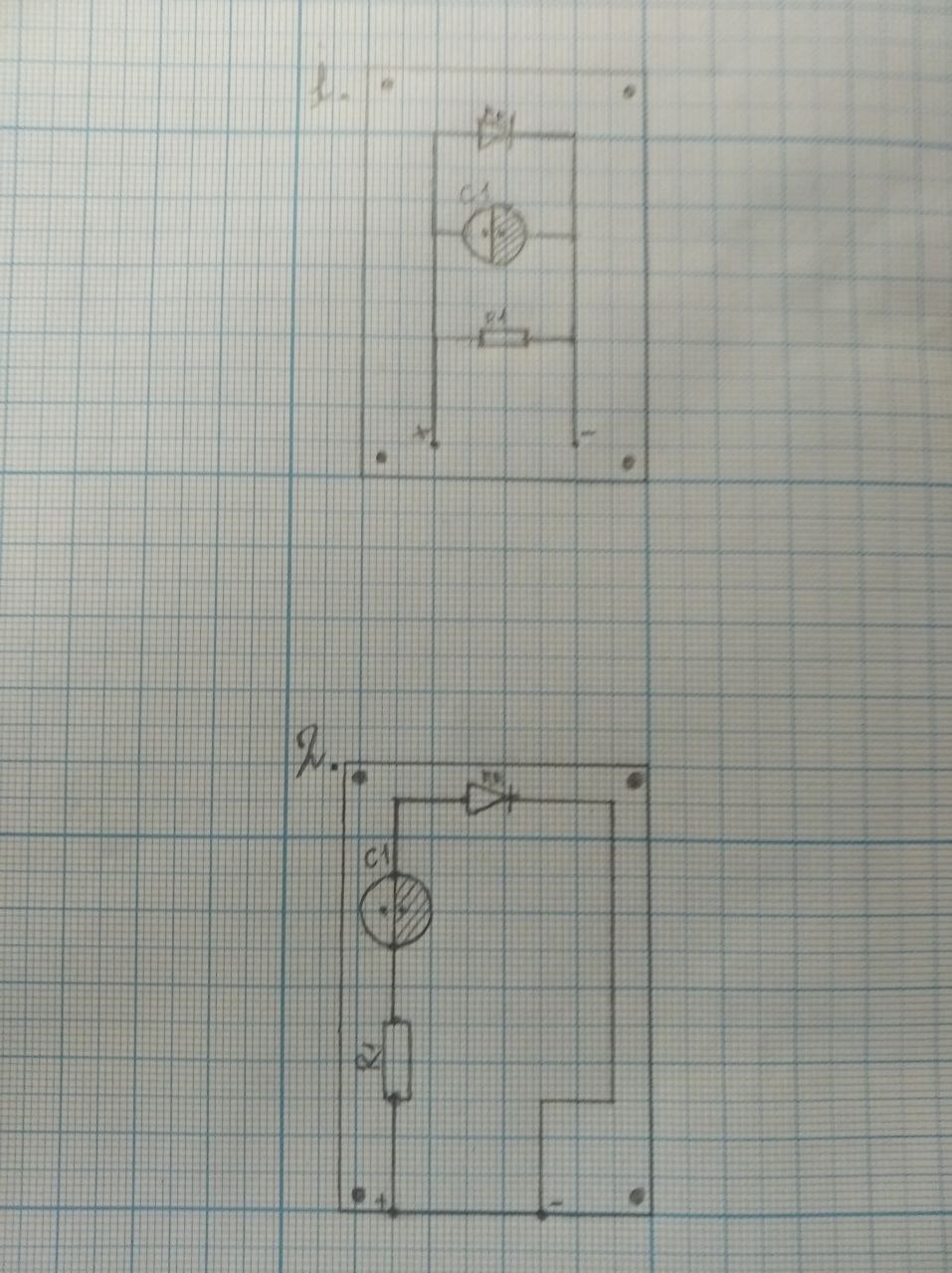

                           Ну ладно, пусть будет Длина: 4,5 Ширина: 3 А как его нужно правильно поставить?
