Пните в нужном направлении пожалуйста. a1989, 820-00850, пришел после другого сервиса, следы залития в разных частях платы. Из условно критичного - на разъеме трекпада (заменён) В районе резисторов подтяжки SPI Socrom ( R4773, R4770 ) (заменены, падения соответствуют рабочей плате) Закинут в заведомо рабочее корыто. Поднимает 20в, заряжает акб. На дросселях падения в норме. Не запускается вся интеловская часть. По power Sequence поднимается всё до PVDDQ_EN (даже короткого импульса нет), который растет из U7800 (основной кп T2) - U7800 заменен, без изменений. обмен T2 - socrom есть обмен T2-U7800 - есть шевеление SPMI_CLK, и регулируется напряжение на PP_VDDCPU_AWAKE Revive в корыте падает с ошибкой 4016 (Unexpected device state 'BootedOS' expected DFU (на мак. 3utools прошивает без ошибок) Restore пока не делал, т.к. нужна инфа.
Комментарии: 6
Anonim
А падения по дросселям ядра хаба? Промерили там как дела? В основном у них улетает логика
Victor

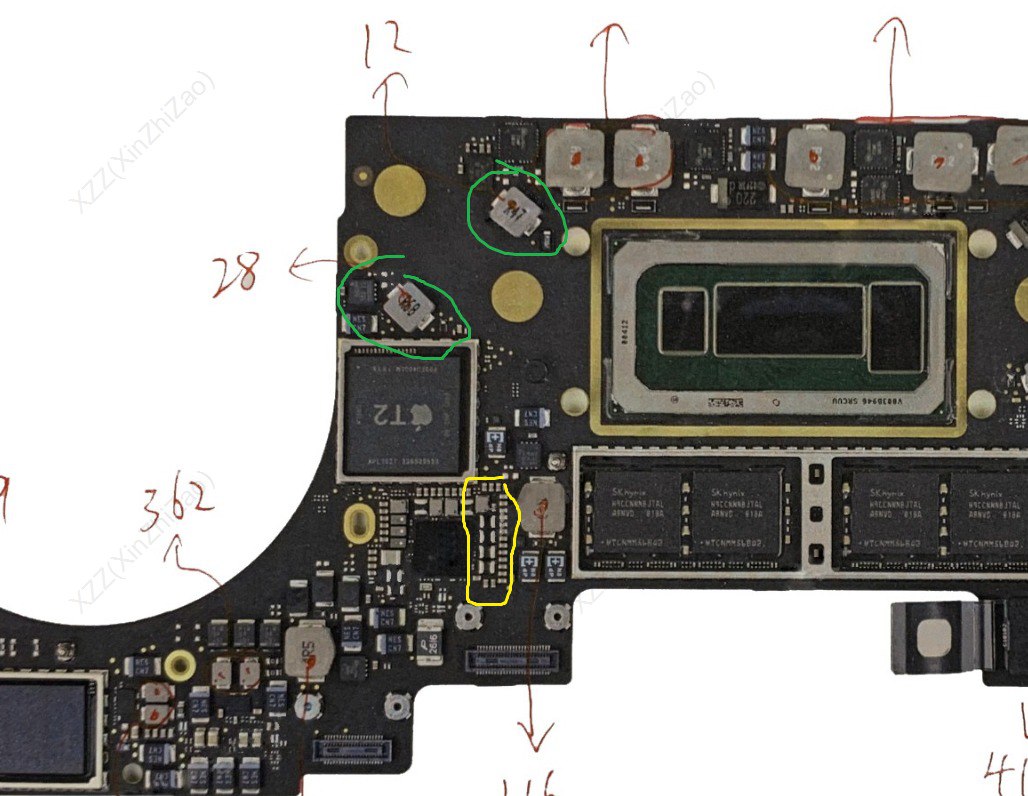

Вы про те, что желтым обведены?
Anonim
Не зеленые которые у нас же теоретически с интелом проблема, питание памяти поднимается?
Victor

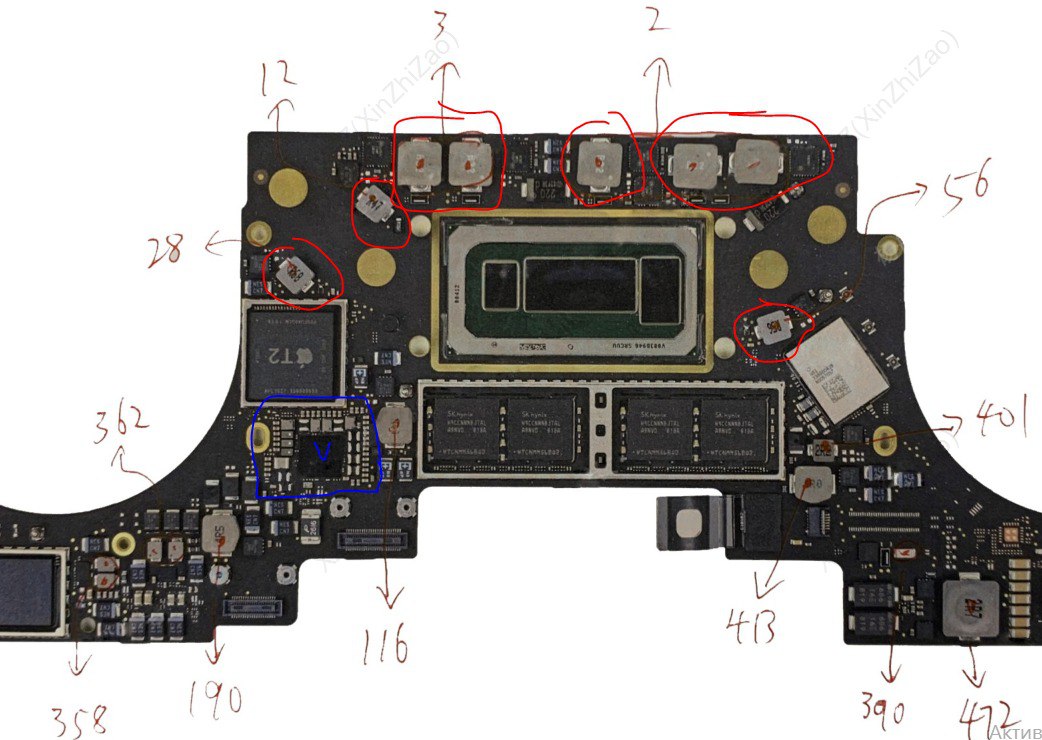

Которые красным обвёл - падения в норме, но ничего не поднимается ни при старте, ни при попытке прошить. Питания оперативки тоже по нулям. Обведенное синим - тоже в норме, там питания поднимаются.
Anonim
Питание и не подгимется пока т2 команду не даст на интел хабу, питание памяти есть просто так или при прошивке? 3.3 питание есть?
Victor
Если под памятью вы имеете ввиду оперативку -то нет, ни при каких условиях нету. Его формирует U8100, после получения enable ( PVDDQ_EN ) от кп Т2 (U7800) - вот именно в отсутствие этого сигнала я упёрся по power sequence 3V3_G3S 3V3_G3H 3V3_G3H_RTC 3V3_S5 все присутствуют
