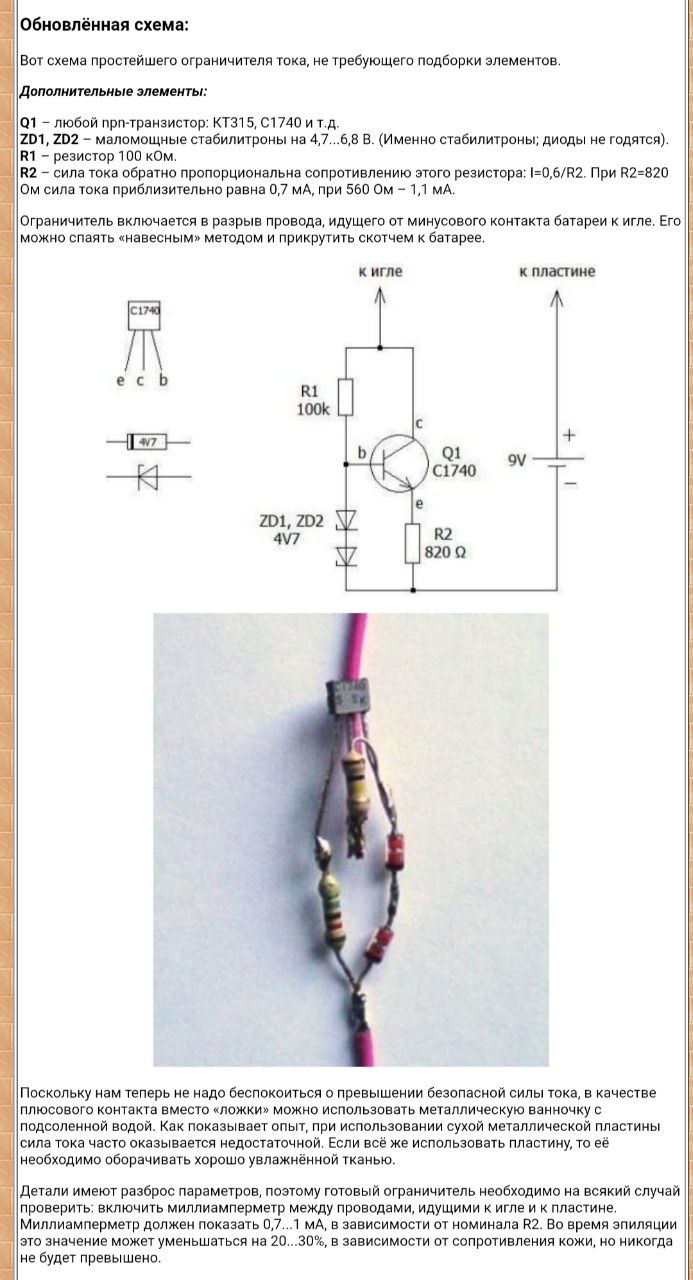

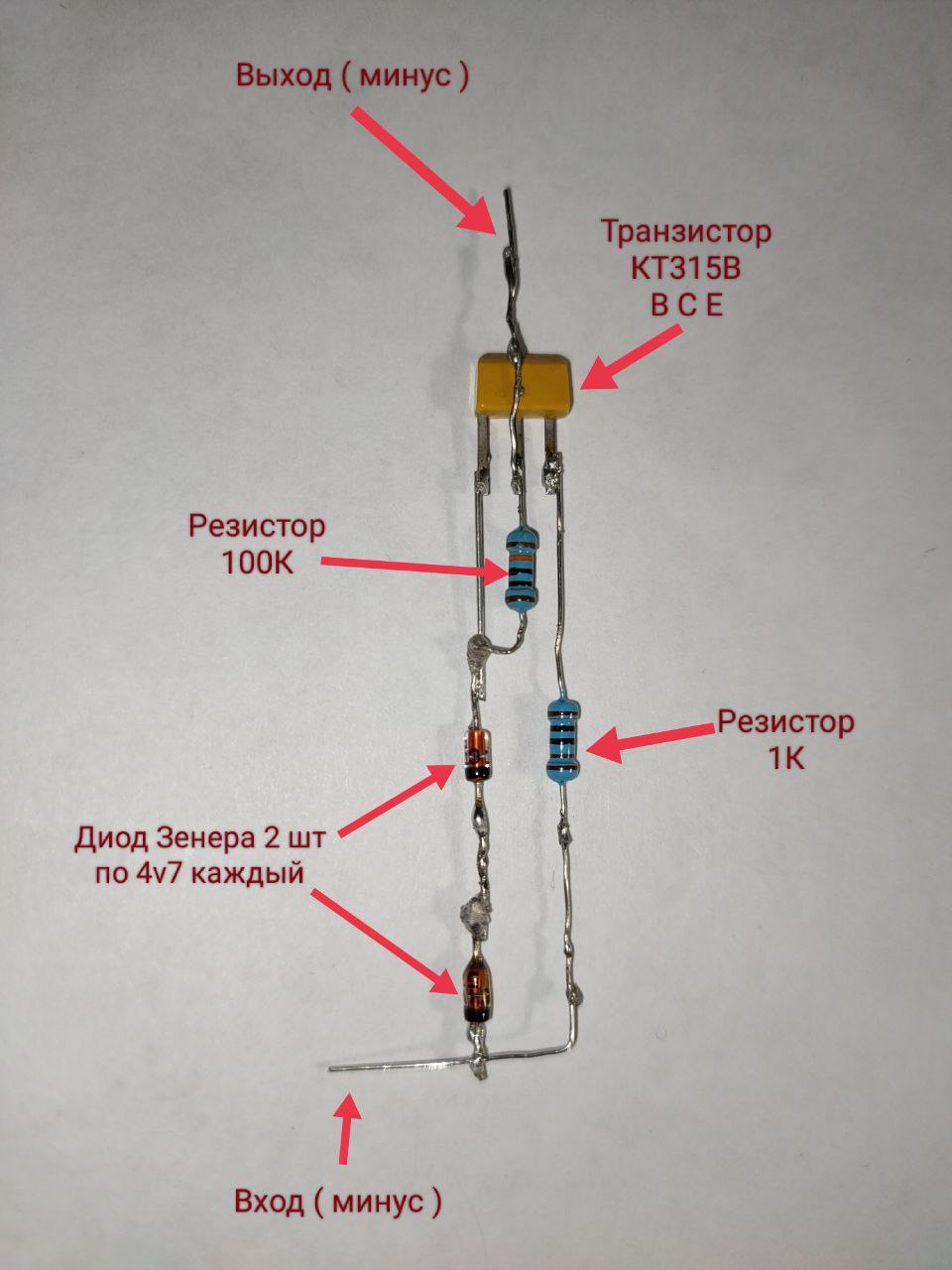

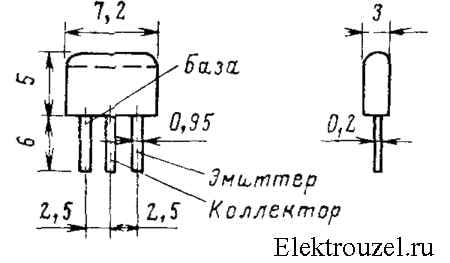

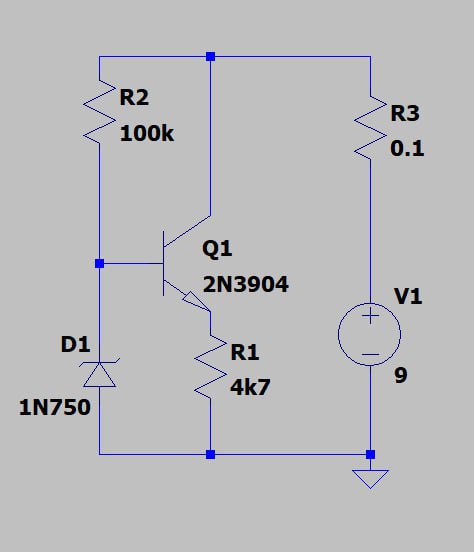

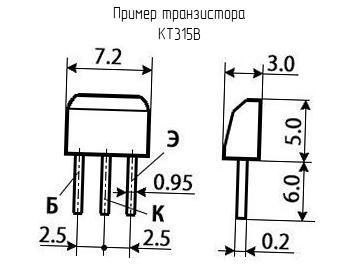

Здравствуйте ребята ! Собрала я простую схему стабилизатора ТОКА по вылаженной схеме автора небольшой статейки . Схема состоит из : 1)Транзистор КТ315В 1 шт 2) Диод Зенера 4v7 2 шт 3) Резистор нагрузки 100К 1 шт 4) Резистор 1 шт 1000 Ом ( 1 К ) 5) Батарея крона ( исправная ) Итого схема выдает гораздо больше тока чем нужно около 7-8 миллиампер вместо ожидаемых 0,6 миллиампер подсчитанных резистором на 1К по формуле автора статьи . Я раза 30 перепроверила и пересобирала.... не работает как нужно . Знающие люди подскажите пожалуйста что я делаю не так ? Была бы очень признательна за помощь . Выше я предоставила скрин шот статьи и схемы автора , и фото своей готовой схемы
Комментарии: 8
Dmitriy
Написано .. в зависимости от R2
Sweet
Да , мой R2 на 1000 Ом то есть по формуле автора это будет давать выход 0,6 мА , но по факту имею 7-8 мА что более чем в 10 раз больше предполагаемого выхода . Вот такая вот беда :(
Dmitriy
Переменник поставь вместо R2 и начиная с большого сопротивления подбирай, но при этом иголки закороти, вроде так
Bars
Если очень хочется оставить смещённые в прямом направлении зенеры как источник опорного напряжения, то меняйте 1 кОм. Вам, похоже, для начала туда 10 кОм можно поставить. (но на мой взгляд схема автора изначально подозрительна - нет смысла делать ИОН на прямых зенерах, к тому же прямого падения на них может не хватить для транзистора)
Anonim
Я извиняюсь, а зачем там транзистор если такой мизерный ток нужен, можно же обойтись стабилитроном и резистором?
Bars
У вас схема основана на свойствах транзистора и диодов, имеющих большой разброс.
Humka
Погодите менять Транзистор перевернуть нужно, если он ещё живой Хотя нет, сорри
Bars
Разве?
