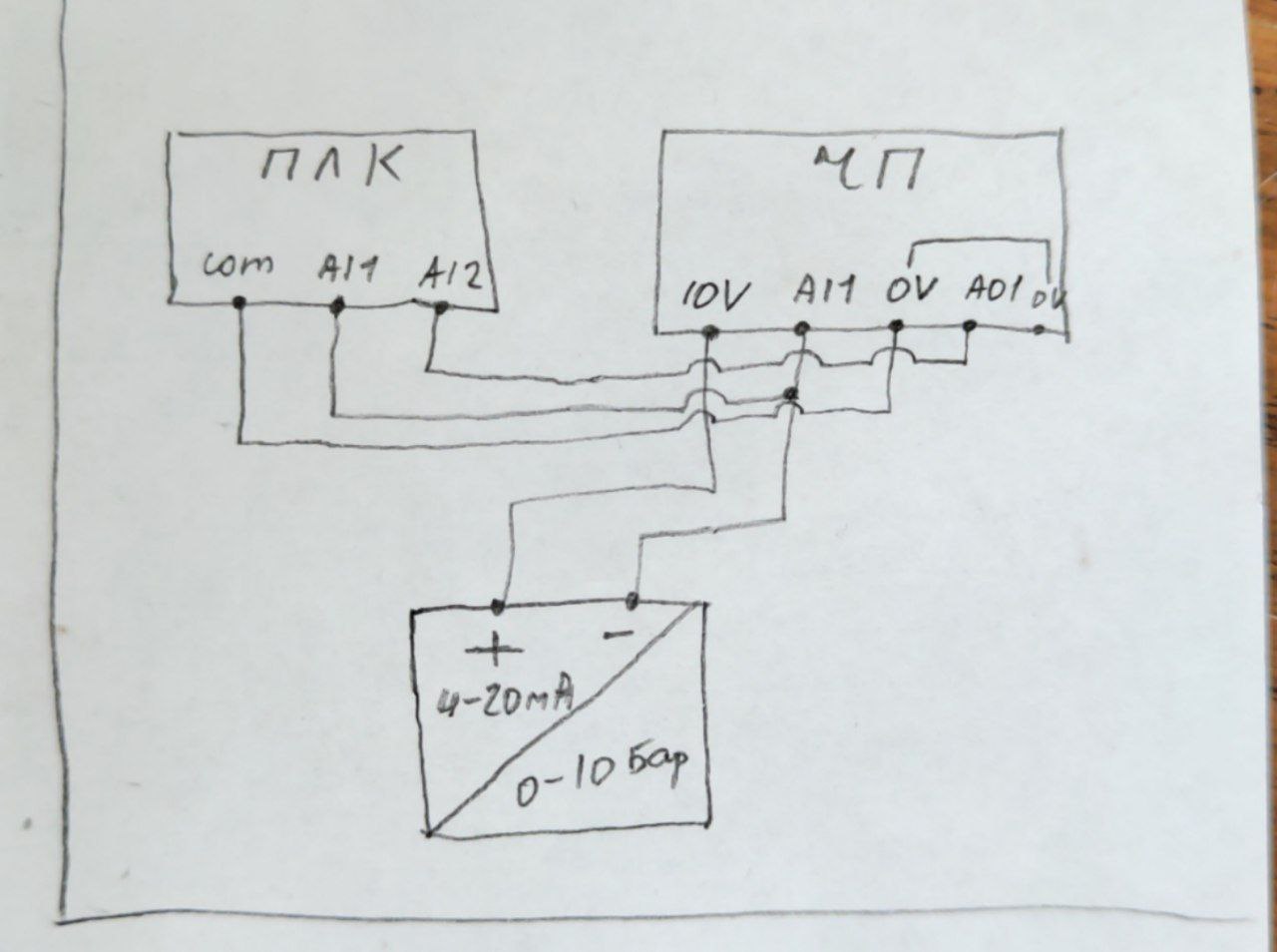

Здравствуйте Подскажите пожалуйста Как подключить датчик давления 0-10Бар к ПЧ и ПЛК У контроллера вход вольтовый ПЧ также Как это будет выглядеть на схеме?
Здравствуйте Подскажите пожалуйста Как подключить датчик давления 0-10Бар к ПЧ и ПЛК У контроллера вход вольтовый ПЧ также Как это будет выглядеть на схеме?
Комментарии: 32
Nick
лучше разветвитель никак
Vadik

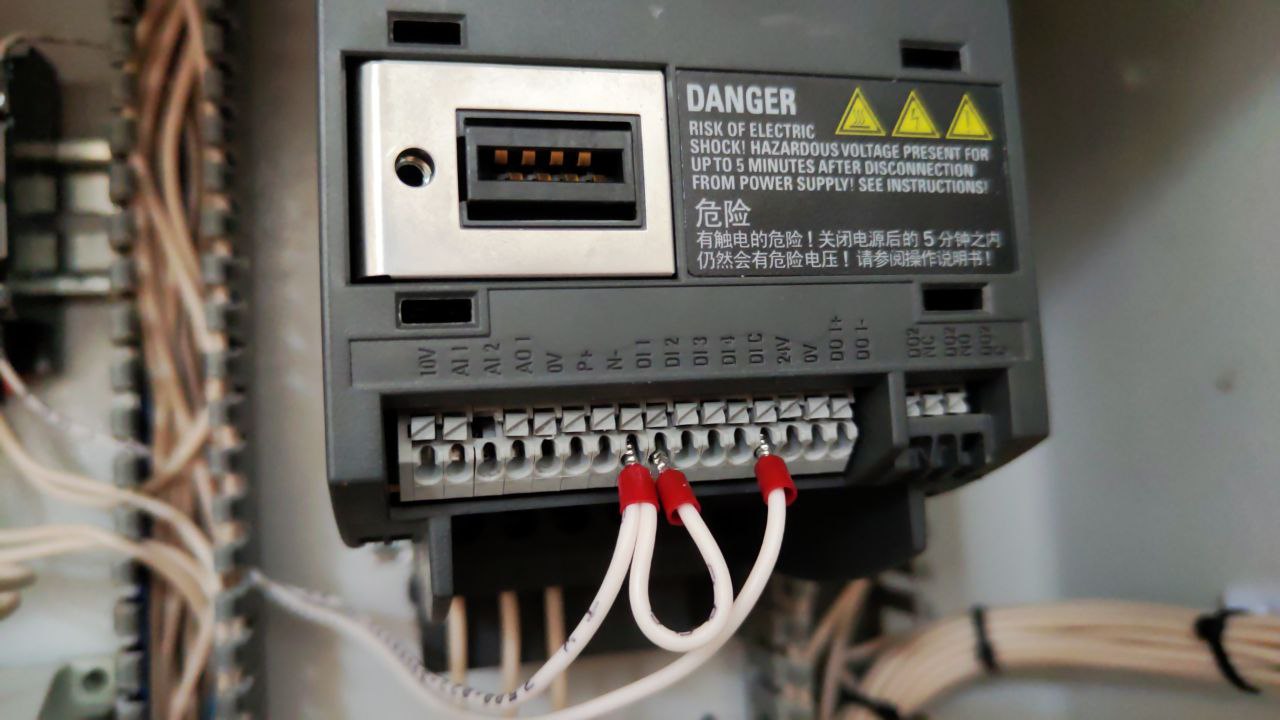

Это рабочий вариант, если ПЧ работает по 4-20Ма Вот только АI1 - это чо за херня? Токовый вход/выход не так развлетвляется. Я понял что ты ПЧ хочешь как преобразователь задействовать.
Pavel
Чтобы не мудрить, не проще ли завести на ПЛК а оттуда сдублировать на ПЧ?
Vadik
Короче. Если у датчика давления 4-20Ма. Его заводишь на вход частотника настроенный на 4-20 мА, а если на частотнике есть свободный аналоговый выход - то просто транслируешь данные с аналогового входа на аналоговый выход.
Dyakonenkora
Правильнее купить разветвитель и не городить колхоз какой-то
Nick
а вот теперь ты мне скажи зачем один датчик подключать на два приёмника ?
Anonim
Это датчик обратной ПИД
Nick
а пид то где ?
Anonim
Надо придумать схему подключения параллельно или последовательно
Anonim
Уставка задаётся с панели ПЧ
Nick
бери по rs с ПЧ инфу
Anonim
Устройство модбас нету
Vadik

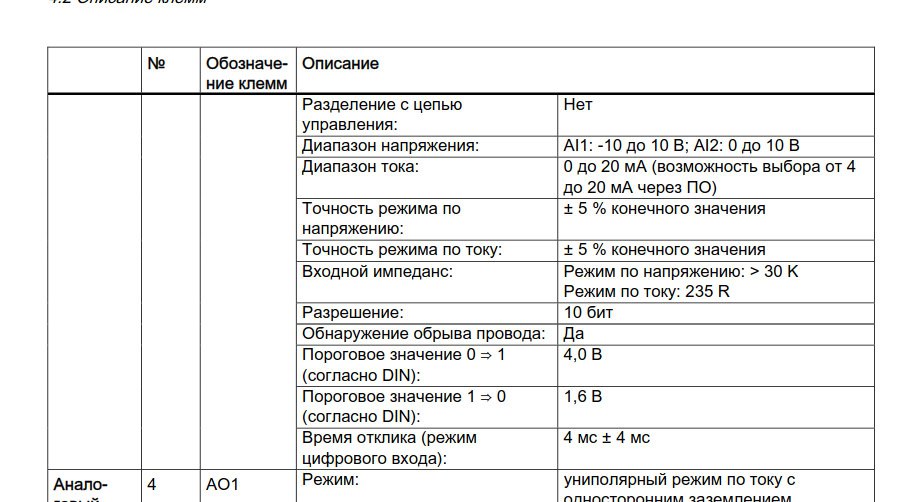

Работают они и по току и по напряжению. Мне пока не попадалось частотников, где нельзя выбрать.
Anonim
На ПЧ можно менять 0-10В на 4-20 мА, но мне нужно именно 0-10В, так как ПЛК только вольтажный вход
Vadik
Пиши полностью задание, что ты делаешь. Токовый выход просто в лоб не разветвишь. Ты можешь через резистор токовый вход переделать в напряжение, и его раздать на два устройства. Но схема подключения у тебя принципиально не правилььная в таком случае.
Anonim
Есть только контролёр и ПЧ и даьчик
Vadik
Чо ты делать хочешь? Нахера тебе контроллер?
Anonim

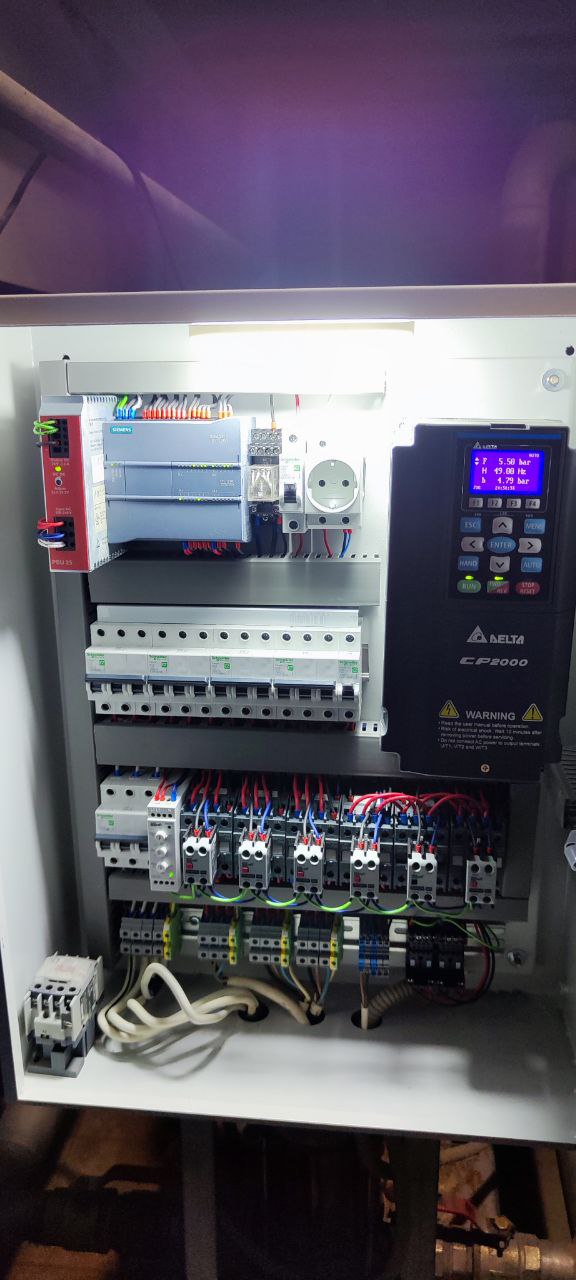

Для каскадного управления насосами Шкаф управления тремья насосами
Anton

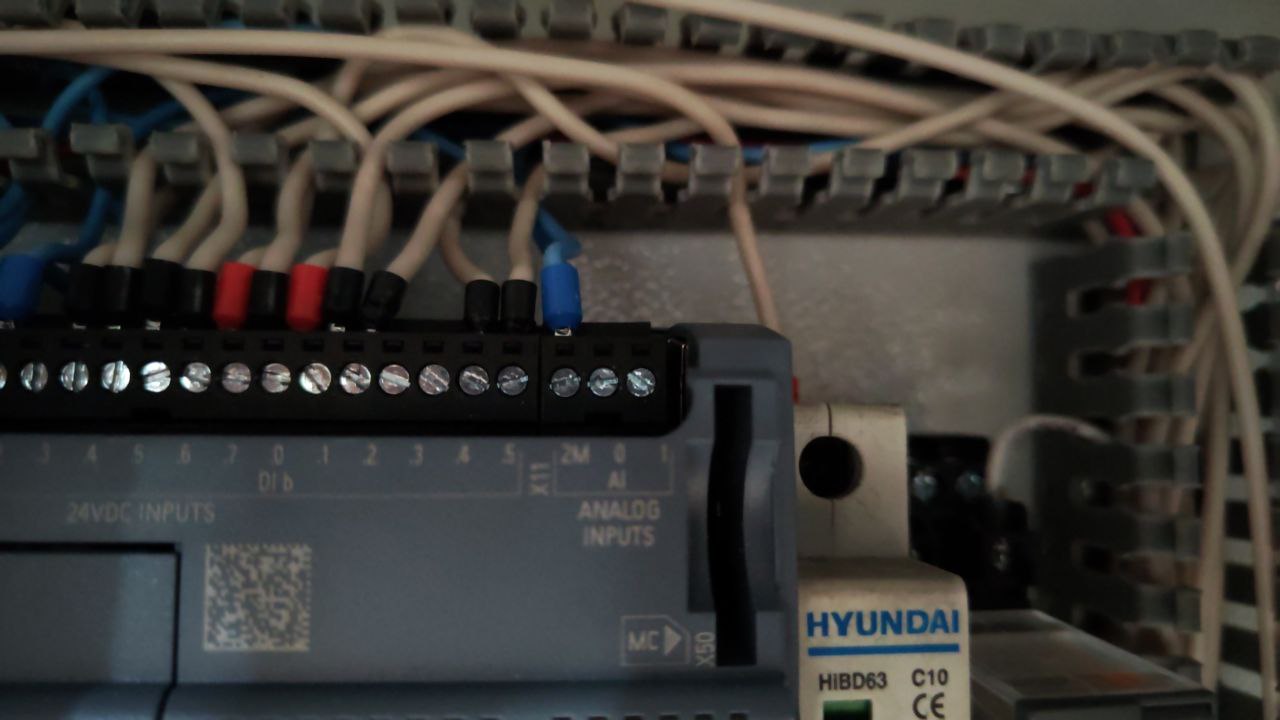

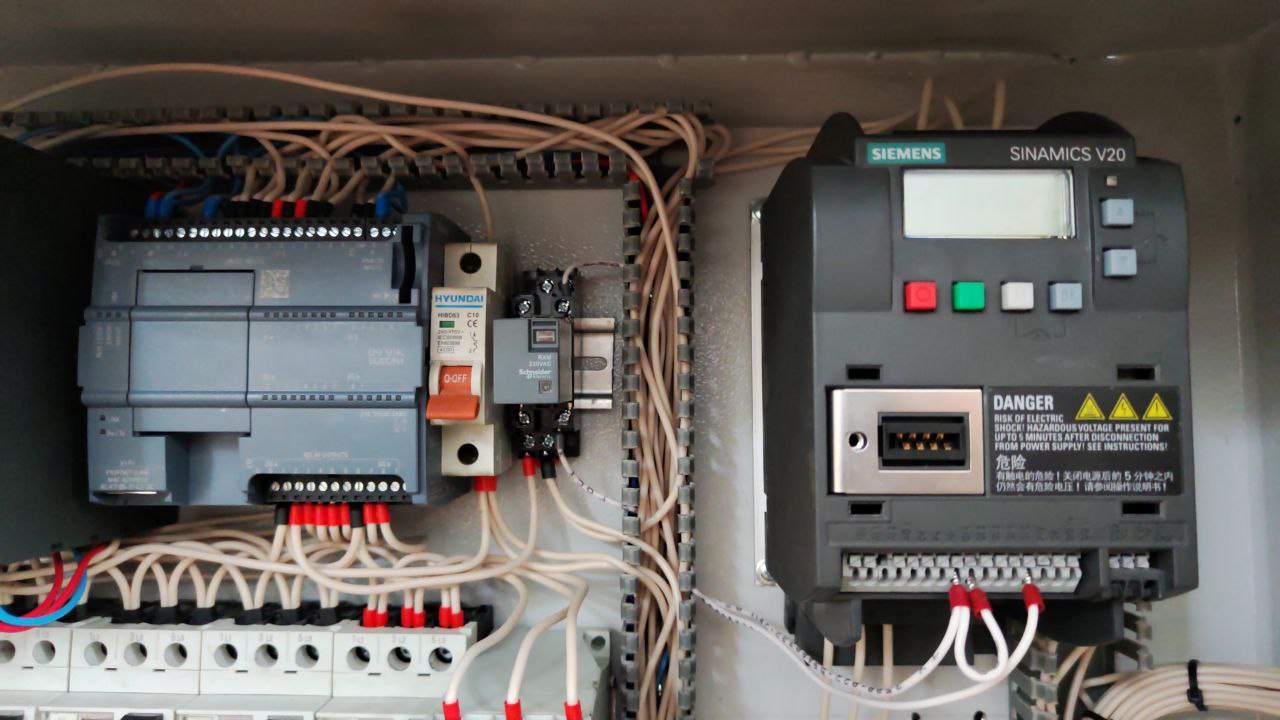

Чел, у тебя там же сименс... Зачем ты там медью всё соединяешь. Держи
Anonim
Этот вариант не катит, так как нету у меня устройства модбас
Vadik
Да регулирует давление , наверное, по датчику и хочет показания дублировать в контроллер.
Anonim
у меня кроме этих устройств больше ничего нету, и не будет , надо выкручиваться У меня на ПЛК и ПЧ входа и выхода Вольтовые
Vadik
А зачем ПЛК, задание какое?
Vadik
Так. Давайка сюда марки ПЛК, частотника и датчиков!
Anonim
Курсач наверное?!
Anonim
Нет, у меня насосная станция стоит, мне нужно реализовать схему управления тремья насосами через ПЧ с ПИД
Anton
одним частотником - ПИД на три насоса?
Anonim
Уставка задаётся с панели ПЧ Обратный связь ПИД датчик давления на напоре
Roman
Ищу исполнителей, компанию, занимающуюся аутсорсом кипиа, АСУТП, для промышленных предприятий, контрольно метрологическое оборудование, энергоустановки. Желательно Иркутская область или близко.
Anton
в России всего один город?
Pavel
Ага, Москва. А эта мулька про какой-то Иркутск - явный развод
Anonim
ПЧ управляет только одним насосом, если давление не будет хватать, ПЛК включит этот насос от СЕТИ и подключит второй насос по ПТД
