Вот здесь я уже делал такое, Просто забыл схему как я сделал, думал вы подскажите если кто сталкивался Не нужно ни модбас устройства, ни делитель , только правильная схема
Вот здесь я уже делал такое, Просто забыл схему как я сделал, думал вы подскажите если кто сталкивался Не нужно ни модбас устройства, ни делитель , только правильная схема
Комментарии: 21
Vadik
Так я тебе написал, как сделать. Чего ещё нехватает?
Anonim

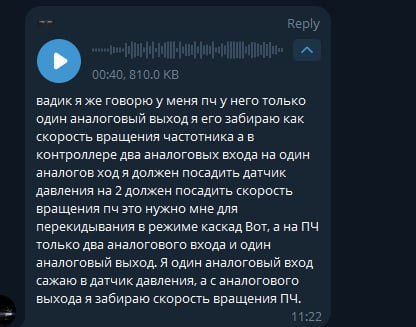

AO один в ПЧ, но я использую этот выход как скорость вращения
Vadik
Куда ты его выдаёшь?
Anonim
На второй аналоговый вход контролёра На первый должен завести давление
Vadik

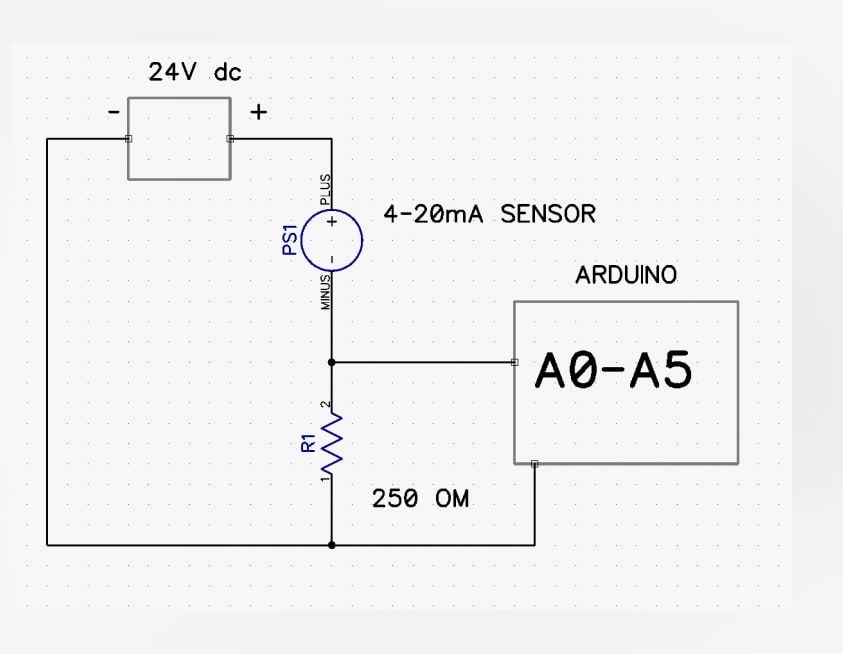

Какой-то бред. Друг, ты если делал уже, что мешает повторить? Ещё раз. Если без делителя, то только через 500Омный резистор. Если не хочшь резистора, и на контроллере нет 4-20 входа(а его точно нет?) то ни как.
Anonim
Друг, мешает только то что я забыл какую схему я там делал, объект далеко находится чтобы поехать посмотреть и вспомнить
Vadik

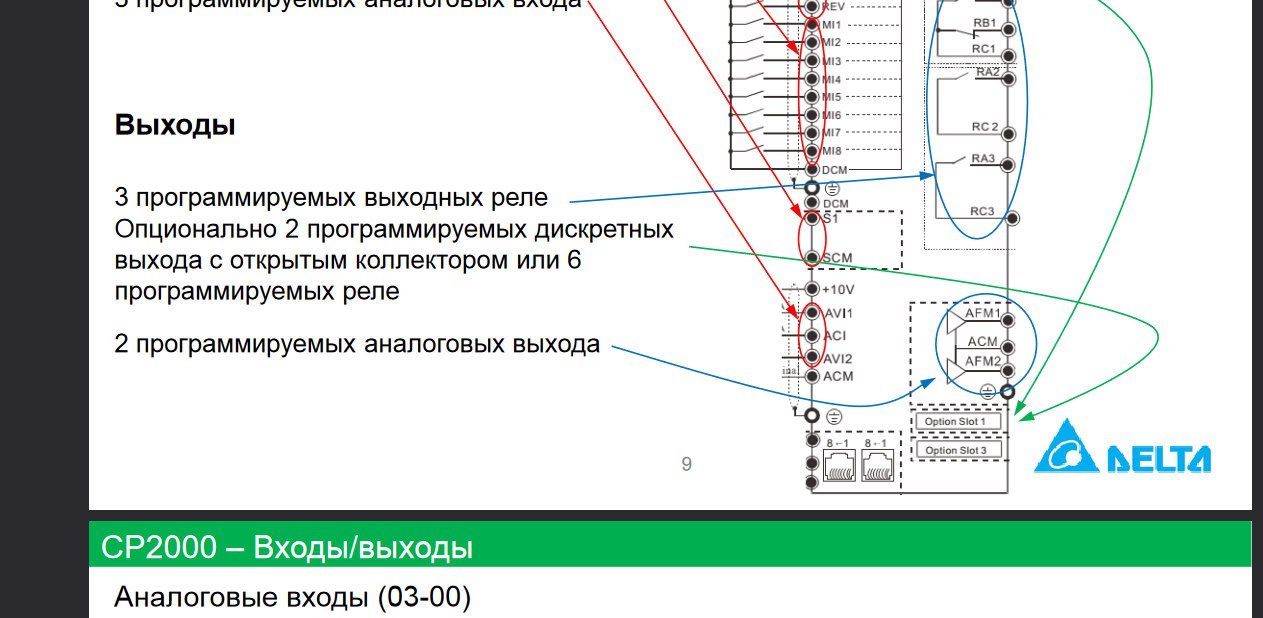

Два, блять, два налоговых выхода. Друг, ты точно сам делал предыдущую схему?
Anonim
Да
Vadik
Ну так с двумя выходами, кто тебе мешает один на скорость второй на давление. Ставь резистор на 500 Ом и его разветвляй.
Pavel
Так бывает, когда делаешь без документации и схемы. Документируйте собственную работу и оставляйте копии нормально нарисованных схем
Pavel
Правильная схема - та, которая не колхоз и гарантированно правильно работает. Любые самопальные преобразователи 4-20 в 0-10 - это снижение надежности и потенциальная аварийность с вашей персонально ответственностью. Вам религия мешает купитьнормальный преобразователь 4-20 в 0-10 и завести его выход и на контроллер и не ПЧ?
Anton
На голове 1200 нет 4-20 это так.
Nick
ему нужно было сразу думать что заказывать
Pavel
Лучше признать ошибку и сделать нормально с небольшими затратами, чем потерять время на обходное решение, с риском потом получить аварию или нестабильную работу из-за колхоза
Nick
никто не спорит
Anonim
Эта схема работает уже несколько лет и без единой аварии
Vadik
БЛять, там 2 выхода аналоговых, два!!!!!!!!!!
