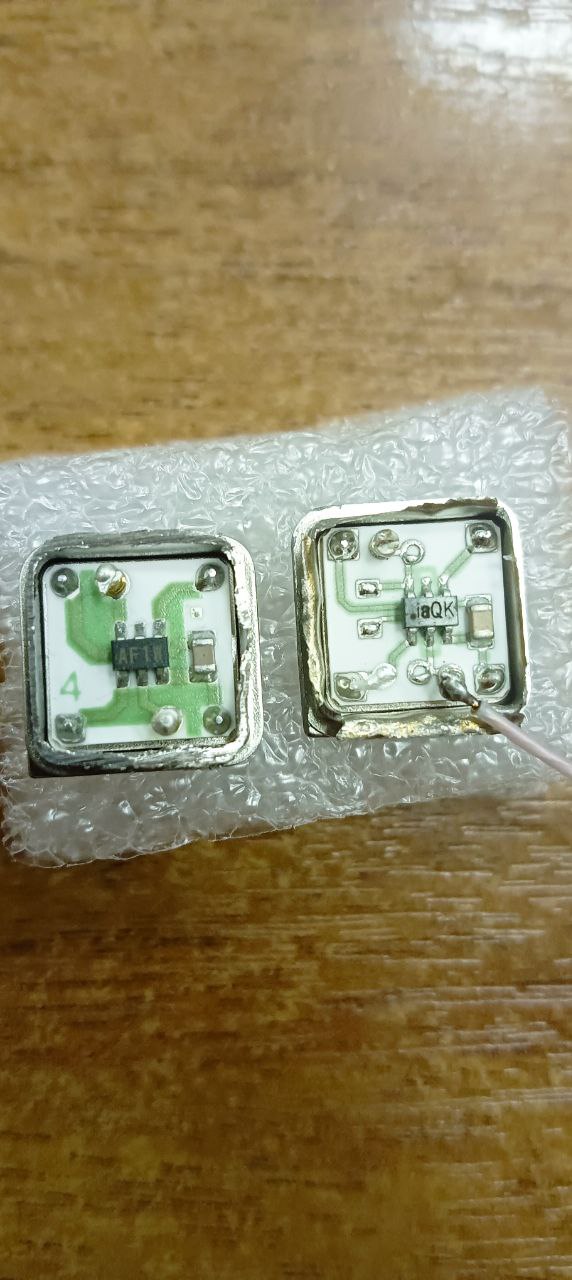

Народ, подскажите пожалуйста, что микруха во многих кварцевых генераторах используется? Нашел с разными маркировками("AF1W", "iaQK", "AF2V"), но явно c одинаковой разводкой.
Народ, подскажите пожалуйста, что микруха во многих кварцевых генераторах используется? Нашел с разными маркировками("AF1W", "iaQK", "AF2V"), но явно c одинаковой разводкой.
Комментарии: 9
Elektrougli
Давай погадаем по фото. Мы знаем, что это кварцевый генератор. Возможно, микросхема содержит в себе генератор сигнала и какую-то логику, которая возвращает логическую 1, если кварц вернул колебание. Таким образом на выходе генератора шим с определенной частотой, синхронизированный с кварцевым резонатором. Емкость на фото справа - возможно задающая частоту генератора, который может уплывать
Nikita
Ёмкость только шунтирует питание. Я думал, что это сдвоенный инвертор с триггером Шмитта, но судя по схемам, которые я находил должна быть какая-то еще обвязка, а её нет.
Elektrougli
Давай продолжим гадать по фото: значит все, что нужно лежит внутри этой микросхемы https://images.app.goo.gl/DVJXQWdoTpTUdzFbA вот и вся любовь
Nikita
Схем генерации-то навалом, меня конкретная микруха или их семейство интересует.
Elektrougli
раз уж ты расковырял генератор - растворяй микросхему, на кристалле скорее всего будут опознавательные знаки дальше еще более занимательно: смотришь видосы лисина и примерно имеешь представление, как выглядят обычные транзисторы, конденсаторы и прочая лабуда на кристалле, определяешь тип начинаешь разбираться в топологии 100нм техпроцесса гадание по незадокументированным названиям микросхем - такое, нужна точность
Nikita
Ага, пойду за кислотой и электронным микроскопом в ближайший хозмаг )
Elektrougli
ты же в научных целях этим заниматься решил?
Nikita
Такие микрухи встречаются в кварцевых генераторах разных производителей, значит схема распространённая и я надеялся что кто-то её знает.
Elektrougli
знают, и инфа сотка, что вне чата точно знают тот, кто ее туда запаял знает
