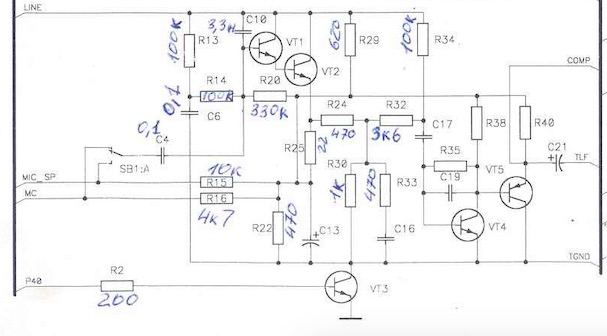

Мужики, это схема древнего телефона с АОН. Не понимаю, почему сигнал в/с линии идет через диодный мост. Там ведь синосуоидальный голос и всё такое. Слева внизу как раз разговорная часть, насколько я понимаю
Мужики, это схема древнего телефона с АОН. Не понимаю, почему сигнал в/с линии идет через диодный мост. Там ведь синосуоидальный голос и всё такое. Слева внизу как раз разговорная часть, насколько я понимаю
Комментарии: 11
Artem
а чем диодный мост синусу помешает?
Artem
Но ведь после диодного моста будет не синус?
Artem
если отфильтровать постоянную составляющую, он и будет
Artem
Но тут вроде нет фильтра?
Artem
а тут линия в качестве питания используется
Artem
Хмммм Чет тогда не понимаю, где фильтруется синус
Artem
на базу VT1 через С10, коий фильтром и является, поступает переменная часть сигнала,
Artem
Отлично, спасибо Но тогда еще должен быть сглаживающий конденсатор?
Artem
видать, учитывая качество сигнала телефонной линии, решили обойтись без него
Artem
Хммм
Artem

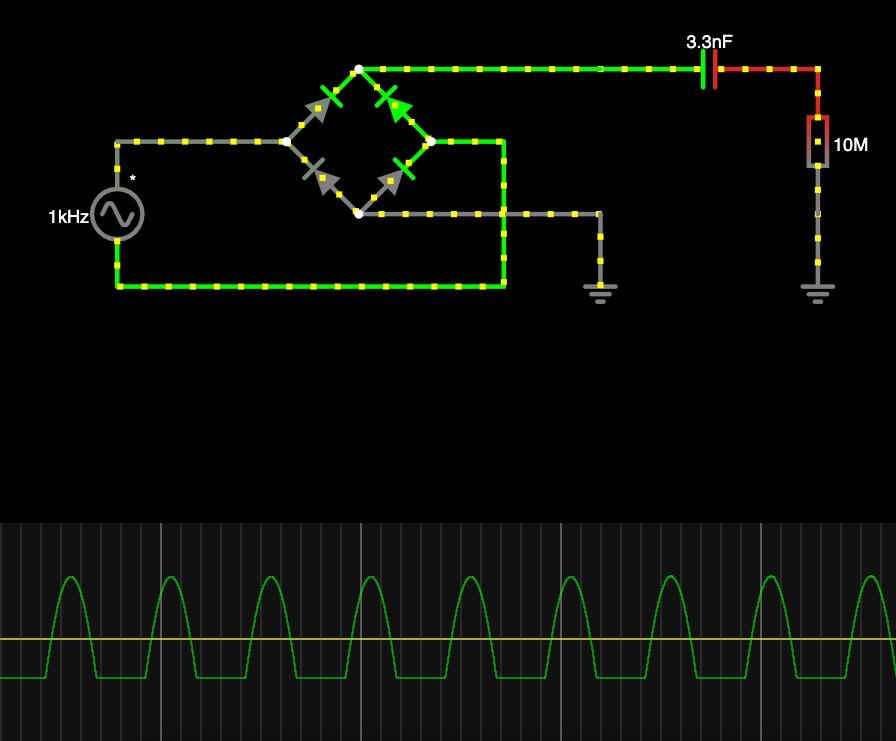

На выходе чот получается срезанная синусоида. Может чота не так нарисовал, хз. Ссылка на схему https://tinyurl.com/yncsrjyb
