Что может быть со звонком? Подключил, фаза через кнопку, нуль напрямую, пару раз звякнул и все, снимаю кнопку, подключаю на прямую, ничего, снял звонок, при замкнутых проводах кнопки на проводах звонка 220 есть Разобрал сам звонок, провода целые Катушка? Если перепутать Л вход и Л выход, оно же не может ни на что повлиять?
Комментарии: 25
R1obn
Напрямую - это одно слово. Катушку прозвонили?
Stas
Катушку нет, мультика нет под рукой(
R1obn
Зачем тогда вообще этим заниматься?
Stas
Чем? Вы я смотрю спите с мультиметром
R1obn
С тремя. А не, у меня их пять.
Aev
да че ты обманываешь то - если их 7)
R1obn
Не, точно пять. Клещи ещё планирую. Будет шесть.
Aev
Вообще надо на каждый день недели как носки
R1obn
Набор "неделька".
Aev
вот вот)
Vadim
Ну вот как раз шесть. Седьмой день — отдых. :-)
Leeo
блин, я думал у меня больше... У меня тоже 5 + UNIT 526 + осциллограф.
Vadim

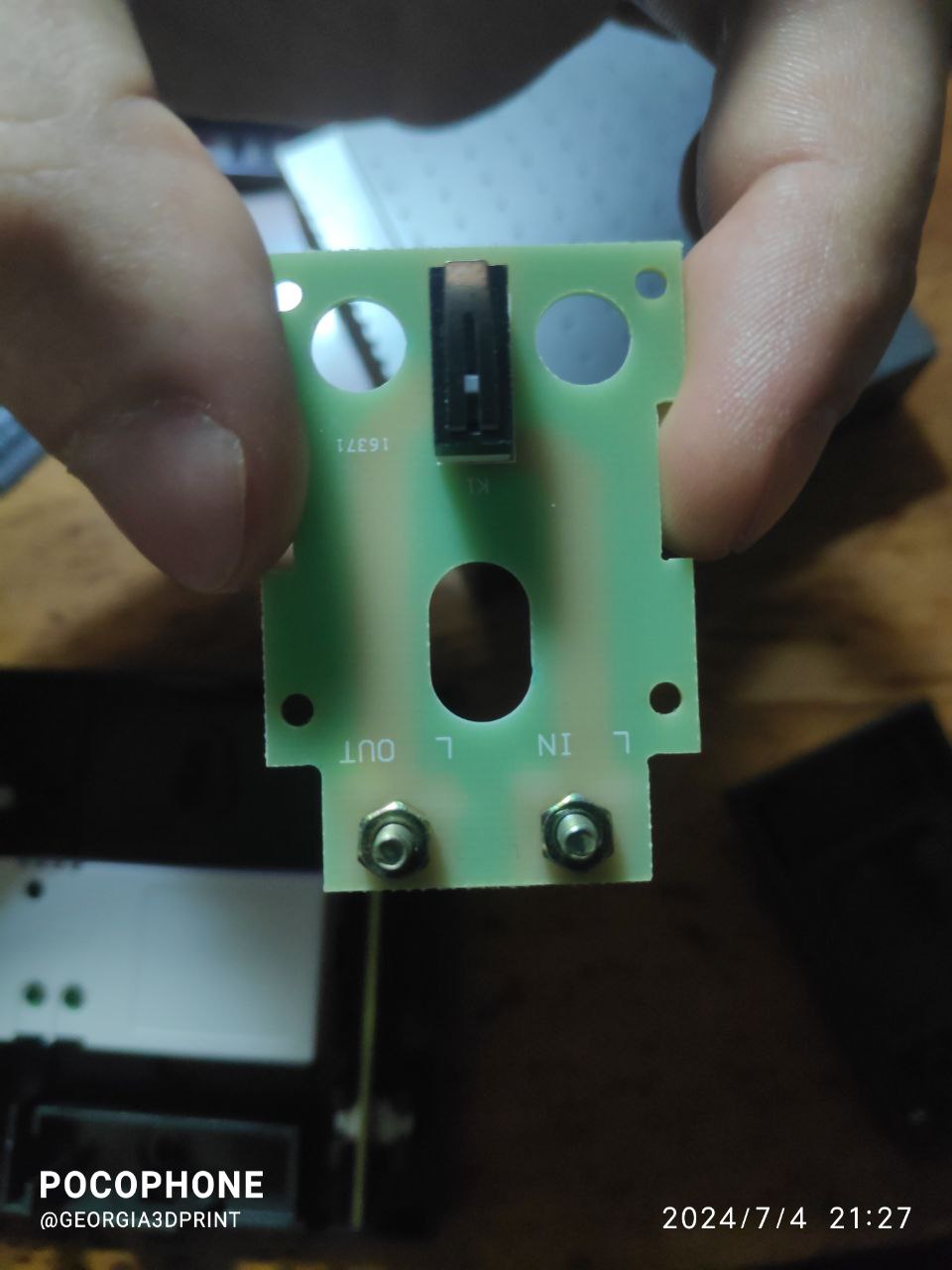

На кнопке IN и OUT — условность, да. Проверьте без кнопки, что уж. Если не звонит — тогда или катушка, или ещё что унутре — в любом случае разбирать, прозванивать.
Stas
Но что бы увидеть эту условность, кнопку надо разобрать, в месте подключения только 2 контакта без обозначения и в инструкции тоже ничего про это не сказано
Vadim
Подключите без кнопки, говорю. Будет звенеть — значит, дело в кнопке, механический дефект.
R1obn
Он же уже подключал. Тишина.
Stas
Уже замыкал провода, не звенит, снял звонок, при замкнутых проводах кнопки на звонок 220 подходит
Vadim
Значит, добывайте мультиметр, разбирайте звонок и вперёд.
R1obn
А молоточек пальцем утапливается в катушку?
Stas
Да
R1obn
Ну значит катушке карачун.
Stas
Если снять боковую пластину даже вытащить можно
Vadim
Ну а вдруг просто пайка плохая где-то?
R1obn
Ну для внешнего осмотра мультиметр не нужен.
Stas
Провода к плате припаяны)
