Да,понимаю ,но в случае если какой-то из этих проводов транзитный , то при подключении реле у которого есть Lin Lout1,2,3 ,куда тогда подключать транзитный ? Если с фазой и уходящими понятно ,то что с транзитным делать - не очень понятно
Да,понимаю ,но в случае если какой-то из этих проводов транзитный , то при подключении реле у которого есть Lin Lout1,2,3 ,куда тогда подключать транзитный ? Если с фазой и уходящими понятно ,то что с транзитным делать - не очень понятно
Комментарии: 20
Leeo
Транзитный надо соединить с ПРИШЁЛ. Прям просто соединить - клеммником.
Fewfg
Т.е два провода в одну Клему ?
Leeo
Какое у вас реле?
Fewfg
Которое в данный момент стоит или хочу поставить ?
Leeo
От выключателя 220 идёт к БП где-то в потолке, а вот там уже 24. ОБЫЧНО так. О как! Оба давайте.
Vadim
По-разному бывает. Если освещение должно мягко включаться и выключаться, димером, то вариант «клавиша управляет БП на потолке» не подходит.
Leeo
Ща узнаем как у него (неё).
Vadim
Там просто мультиком, или хотя бы указателем напряжения, выяснить, что откуда. Чтобы не гадать, кого куда совать.
Leeo
Дык! Был бы прикуп. Ремонт розетки алюминиевой вилкой и открывашкой с деревянной ручкой не отключая напряжения - есть опыт!
Fewfg

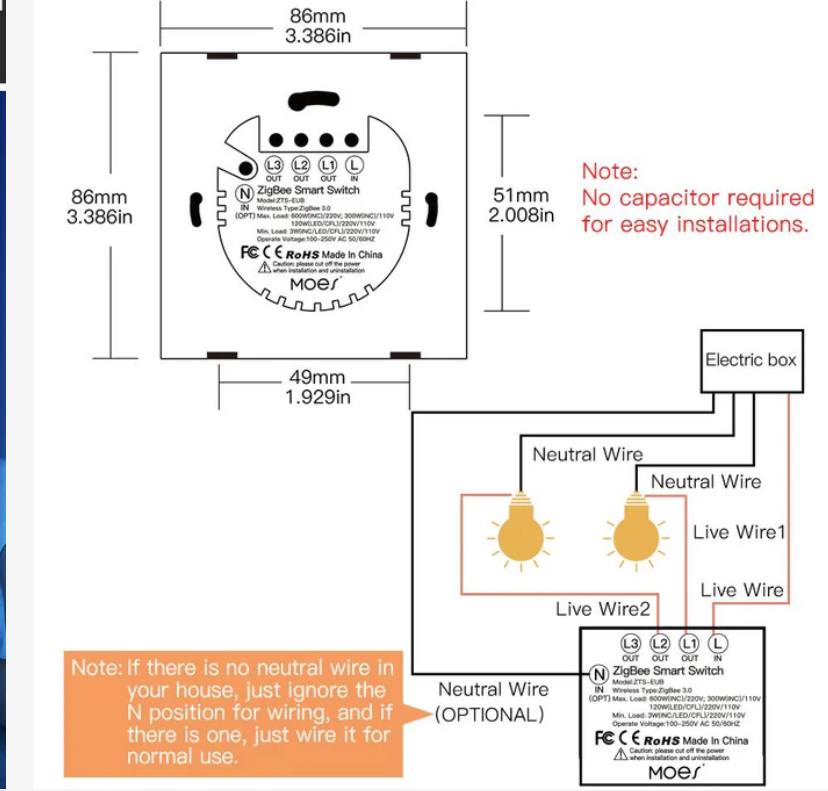

Честно ,возможно я перепутал термин реле ,но поставить хочу это ,скорее это уже выключатель вместе с реле
Leeo
А вот когда оказалось, что у розетки крепление рассыпалось - пришлось в подрозетник бетон класть. Вот тогда меня и ёбнуло.
Fewfg
Сначала хотел именно реле закинуть ,но в том что хотел там только одна Клема под уходящий провод
Leeo
Ну, всё как я и предполагал. zigbee-реле. 1. Надо узнать КАКОЙ провод ПРИШЁЛ, а какой ТРАНЗИТ. 2. Если ПРИШЁЛ и ТРАНЗИТ сейчас в одном клеммнике, то их нужно разъединить. Тот на котором индикатор всё ещё будет светится - он ПРИШЁЛ (от щитка), а тот, где индикатор капут - это ТРАНЗИТ. 3. Два провода в люстру - вы же ТОЧНО знаете их?
Fewfg
Да
Leeo
ПРИШЁЛ и ТРАНЗИТ нужно соединить вот в таком клеммнике https://www.ozon.ru/product/klemma-dlya-provodov-soedinitelnaya-trehkontaktnaya-vagi-tip-wago-vago-100-sht-837057302 На ТРИ контакта. а из третьего отверстия этого клеммника небольшой(по длине) провод соединить с L (in) остальное по схеме. БУДЬТЕ ОСТОРОЖНЫ!!! Касаться любых проводов лучше когда автомат в щитке выключен и индикатор показывает. что фазы нет,
Fewfg
И третий контакт потом как-то присоединить в Lin,который на схеме ?
Leeo
Верно. Всё? Добби свободен?
Fewfg
Вот, тогда завтра уже проверю ,транзитный ли это провод и какой из них точно фаза ,а может и фаза разделена на 2,но главное что я хоть понял что с этим делать
Leeo

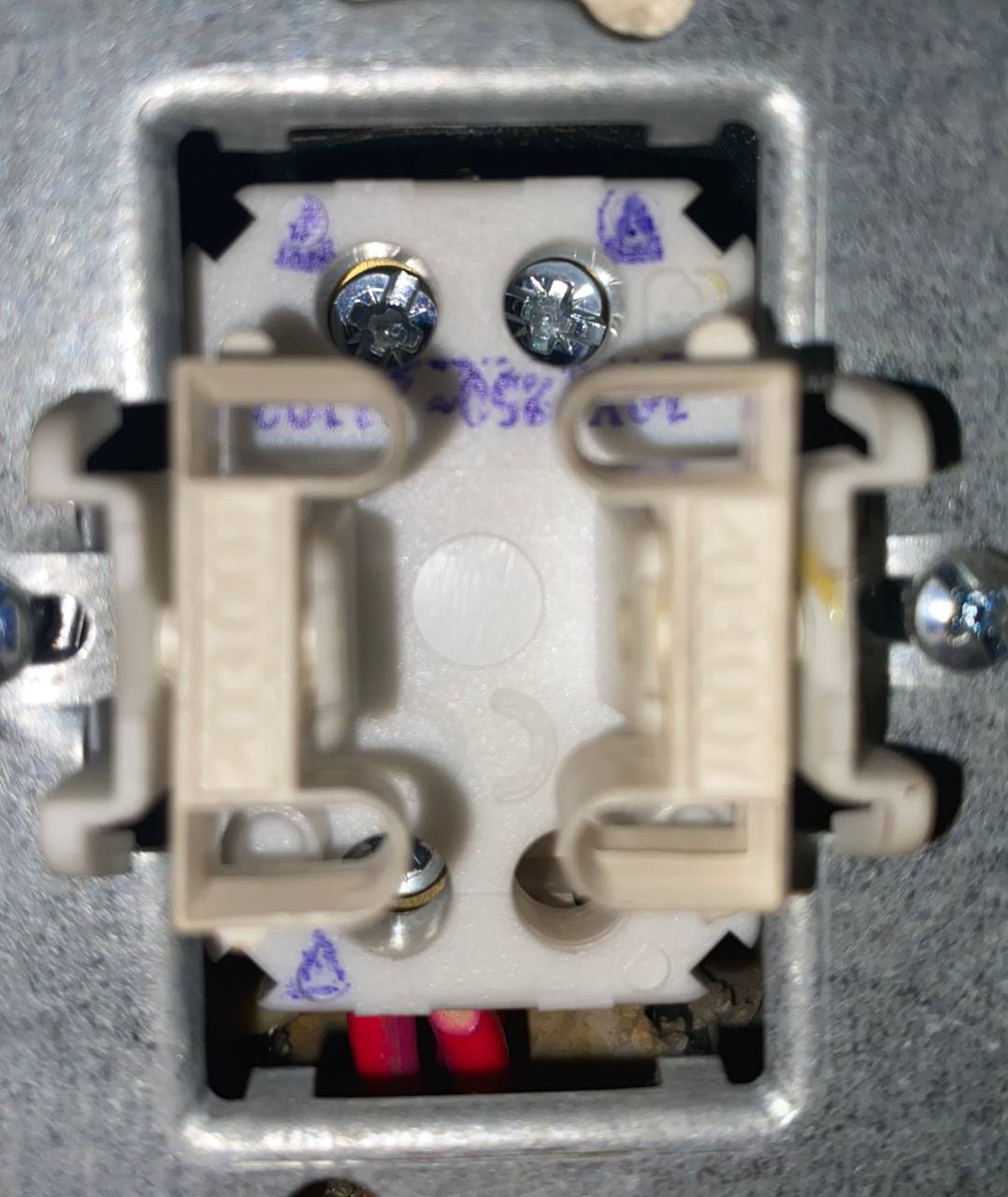

Это что? Выключатель?
Fewfg
Это выключатель в который надо реле Сверху в клемах два уходящих провода Снизу вот либо фазный и транзитный либо фазный разделен …. ,но в любом случай спасибо большое ,что помогли понять что с этим всем делать
