Всем доброго... Стоит термодат 16к6. Через семистровый блок к нему подключены два тена... От силы по 2кв... Должен работать в частотно-фазовом... Почему летит дикая помеха? Может термодат не видеть фазу?
Всем доброго... Стоит термодат 16к6. Через семистровый блок к нему подключены два тена... От силы по 2кв... Должен работать в частотно-фазовом... Почему летит дикая помеха? Может термодат не видеть фазу?
Комментарии: 13
Maksim

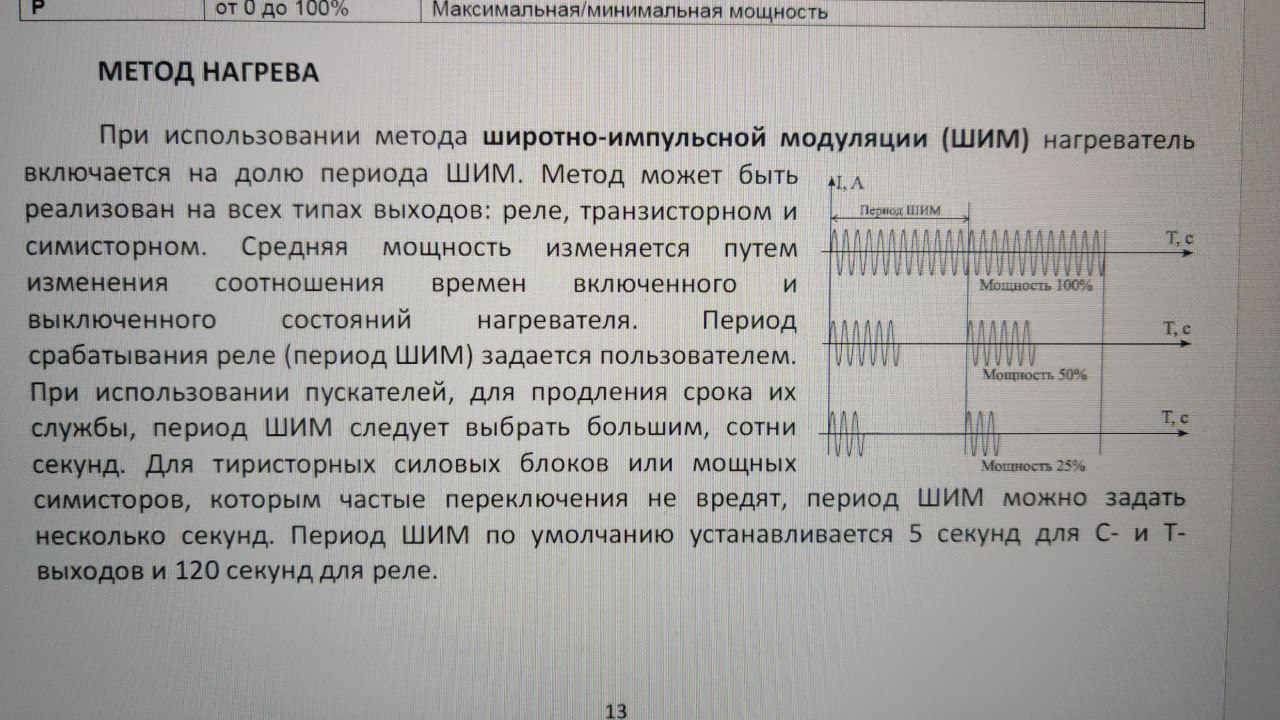

Фазоимпульсное управление только через транзисторный выход и внешние силовые блоки ФИУ или МБТ. Ваш симисторный выход может только в ШИМ. Все нарисовано в инструкции.
Evgeniy

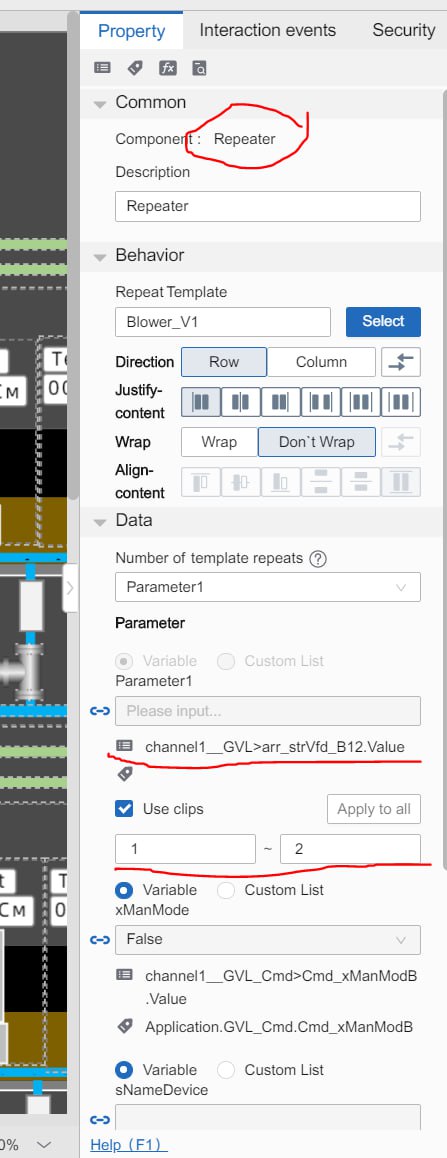

Блок Repeater(повторитель) генерирует однотипные обьекты на поле по выбранному правилу расположения. Привязываем массив структур с ПЛК где содержатся данные однотипных объектов и он автоматический отрисовывает их на экране. Крутая штука, можно разные таблицы массивов структур с прокруткой реализовывать.
Evgeniy
Вывод массива структур 1000x5. ps. Для обмена с ПЛК используется протокол Codesys
Anton
Симистор в ШИМ? Это как? Может, в число-импульсное, а?
Maksim
Это вопрос к мурзилке Термодата.
Vandal
Так и сделано... Термодат -> транзисторный выход -> ФИУ50м4... И вот оно и делает такое ФИУ... Что гасится малость только блоком защиты от инфобезопасников...
Vandal
Как передали со слов разработчика, фонит так, что и провода силовые надо в экране...
Anton
Для нагрева инерционных объектов лучше число-импульсное.
Vandal
Пойду смотреть... Так управлять не вариант...
Anton
Хм, я это для тёплого пола себе в новую квартиру делаю, поэтому никакого ФИМ. ФИМ у меня только в промышленных выпрямителях.
Vandal
Да по хорошему, если ФИУ по заднему фронту, норм было бы. Нагрузка с мин индуктивностью, ее резко включать нельзя...
Anton
Так-то нужно ставить дроссели, и dI/dt обеспечить, и помех меньше.
Vandal
Нафига, сразу за 100к развязывающий автотранс и счастье есть... Не отвлекайте я читаю
