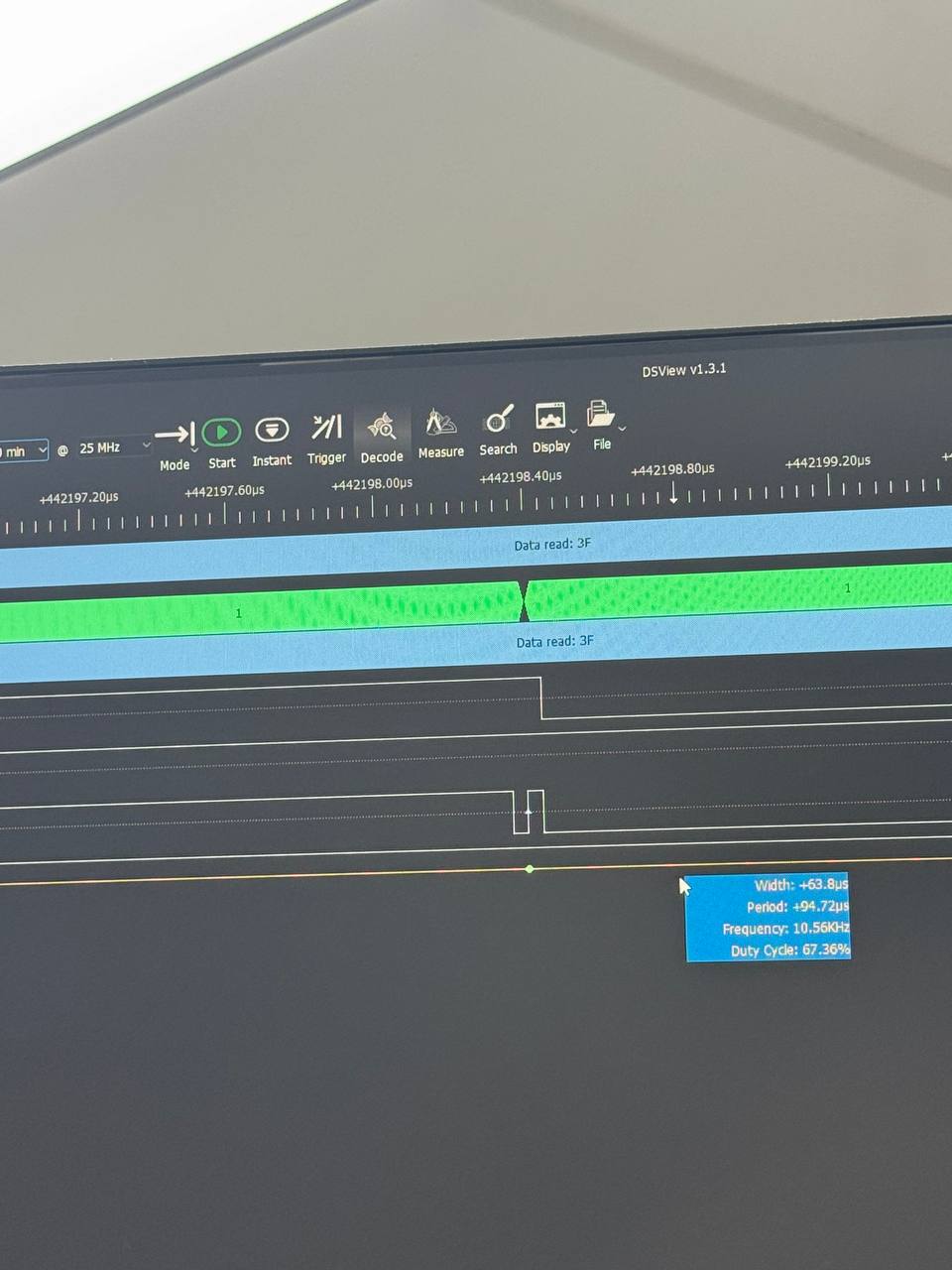

В копилку несуществующих дефектов: 1990 перестала работать подсветка буквально у нас на руках, без каких либо предпосылок, без объявления войны, просто хоба и нет её. Энейблы есть, 55В на выходе есть, до тикона точно доходят, падения во все стороны по дата линиям есть, обмен по обоим квадратам есть, навесное все исключили, проблема точно в плате. В итоге начал детально анализировать обмен до и после левлшифтера и заметил сбои по клоку в некоторых пакетах, при этом общение т2 и муксера происходит без проблем. При подаче питания на клок есть потребление 3мА, жрет сам т2. В итоге это очень нетипично подыхающий порт. Пришлось колхозить принудительное поднятие подсветки через PWM.
