Всех приветствую.Подскажите по такому вопросу.Частотник,вход 220,выход три фазы.Можно ли на выходе поставить узо или диф?Будет корректно работать?
Всех приветствую.Подскажите по такому вопросу.Частотник,вход 220,выход три фазы.Можно ли на выходе поставить узо или диф?Будет корректно работать?
Комментарии: 55
Viktor
На выходе частотника ничего кроме двигателя ставить нельзя
Anonim
А дроссель?)
Viktor
Дроссели да, но это и не коммутация. А вообще, с Туркмении не видел дросселей на выходе. В основном линейные фильтра до частотника.
Weris
Произошол пробой на корпус.Диф до частотника не отреагировал,сам частотник пытается запустить двигатель какое то время,потом отключается.Получается что можно попасть в этот момент
Viktor
Ищите нужные защиты в частотнике. Если их нет, - нулевой бублик в помощь, на выход частотника, реле диф тока, и сигнал аварии на частотник. Часто защита на землю по умолчанию отключена в частотнике.
Weris
А это реально рабочая схема,или просто предположение?
Viktor
Это нормальная схема, единственно рабочая) Вы хоть покажите свой частотник. Что за модель?
Weris
Zuked 320
Viktor
Ну да, защита по утечке на землю отсутствует. Тогда нулевой трансформатор тока, бублик по простому, реле диф тока, и сигнал на аварию с реле на частотник.
Weris
слишком дорого выходит,дешевле частотник поменять
Viktor
Лол) ну ок
Anonim
Рекомендую KEB F5 multi , отличные частотники , надёжные, настройки гибкие, вещь!
Weris
реле тока утечки полигон,с бубликом-27 500
Viktor
А толковый частотник по твоему дешевле?)
Weris
этот двигатель ворота открывает.На такие суммы там точно никто не согласится,поэтому вопрос закрыт
Vadim
Хм, а если тупо поставить в разрыв обычное электромеханическое УЗО, раз там 380В... или ему поплохеть может от нестандартной частоты?
Anonim
По идее не должно поплохеть, трансформатор причешет. Но коммутация же
Weris
а откуда там 380 возьмется
Vadim
Мне поисковик по запросу «Zuked 320» выдал варианты с 380В. А у вас что?
Weris
ну там выход три фазы,но как я понимаю между ними 220
Vadim
Если и так, то тоже норм. Главное, что не 660В.
Viktor
Низя. Это обычно пишут в мануалах частотников. Никакой коммутации после частотника! 320 это серия. Там и 220 и 380 есть
Vadim
Угу, уже вижу Вот и интересно было разобраться, почему :-)
Viktor
Потому что частотник жалко)
Vadim
Людей жалко больше. :-) (возможно, не всех, но всё же)
Viktor
Двойное преобразование, нагрузка, и вдруг хуяк, нагрузка пропадает. В живых останутся не только лишь все комплектующие)) Людей, которые лазят руками в брно работающего двигателя?)) Не жалко таких))
Vadim
А если пробой на корпус, с корпуса — на ворота?
Viktor
корпус двигателя должен быть заземлен) Пусть пробивает на здоровье
Vadim
То есть, типа, если пробой слабый, то и ток через человека при прикосновении будет ни о чём; а если полноценное замыкание на землю, то должна сработать защита?
Doctor
В частотнике есть защита от ОЗЗ
Viktor
В этом, - нет
Doctor
А защита от асимметрии токов? Может я её неправильно называю конечно
Viktor
Есть, но мы щас про малые утечки
Doctor
А такие бывают у заземленного двигателя?
Viktor
Конечно, например через воду
Doctor
И сколько например мА? Надо дифзащиту делать)
Viktor
От нихуя до дохуя, ты ж понимаешь, что это будет зависить от площади повреждения изоляции и процентов наличия солей в воде
Doctor
На трёх ТТ и реле
Viktor
Одного бублика хватит
Doctor
И реле на остановку ПЧ и отключение контактора
Viktor
С реле Выше почитай, я ему писал и рисовал)
Doctor
Или так)
Viktor
Кто ж спорит, надо. Но бублик он отверг
Vadim
Ну вот и выяснили, что это дорого, на фоне стоимости данного ПЧ.
Anonim
Не продаются официально уже
Anonim
Странно, вроде недавно брали. Может остатки со складов.
Anonim
Может. Или контрабас
Viktor

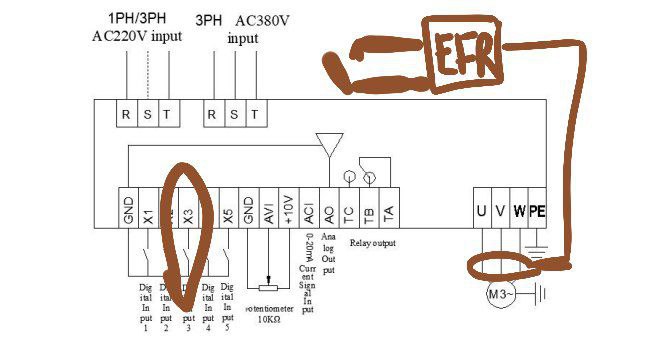

.. Рисунок так себе конечно)
Doctor

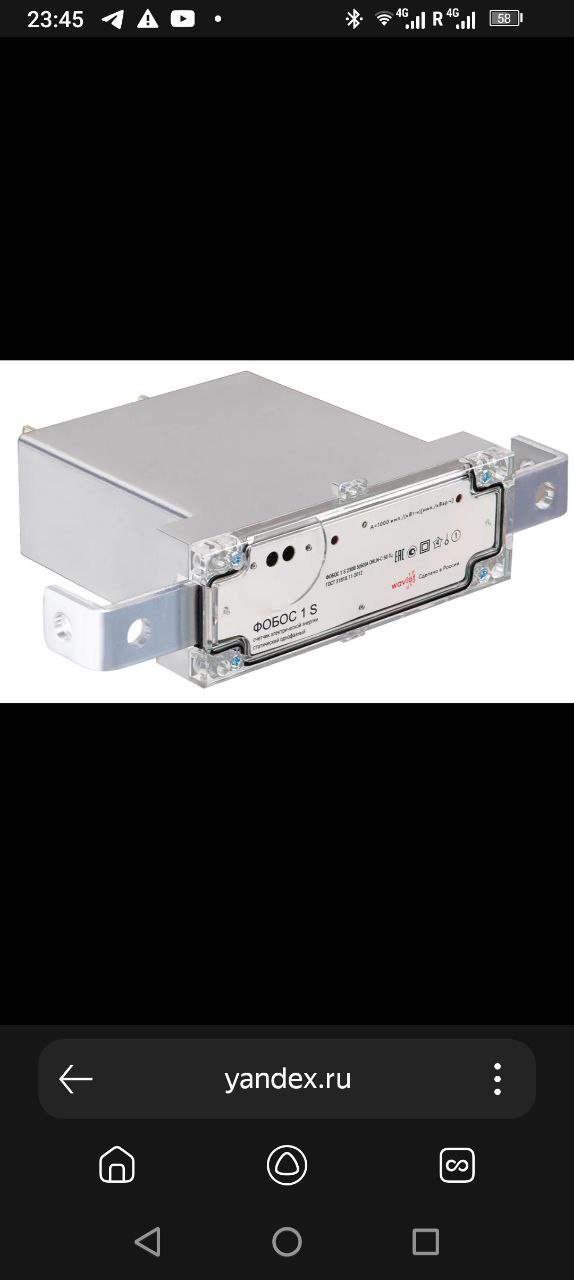

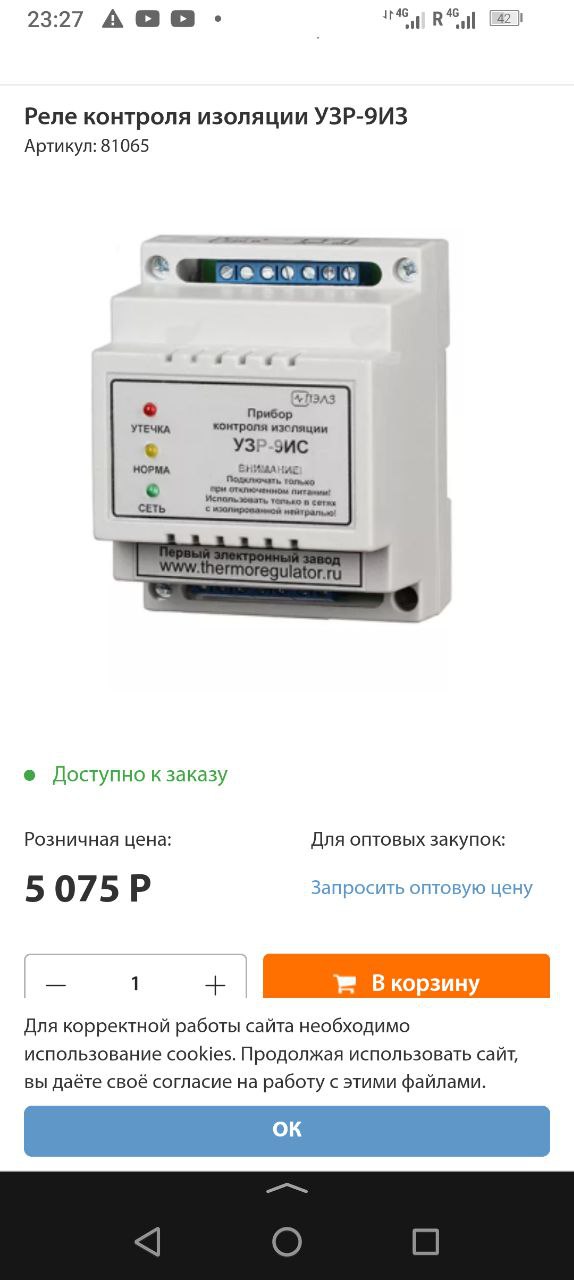

Можно ещё так Не знаю правда как он с частотой дружит
Viktor
Угу, у нас на ИБП похожие используются
Doctor
Ну бублик конечно по сравнению с этим стоит дешевле)
Anonim
Хорошие частотные преобразователи, сделанные не в гараже , четко отслеживают дисбаланс и выдают ошибку по утечке на землю. Но существует и линейка дешёвых и дрянных устройств, у них может не быть такой защиты. Что и как у вашего частотника , увы с моего дивана не видно.
Anonim
Не коммутация, да.
R1obn
А зачем?
Viktor
У частотника итак все нужные защиты есть
