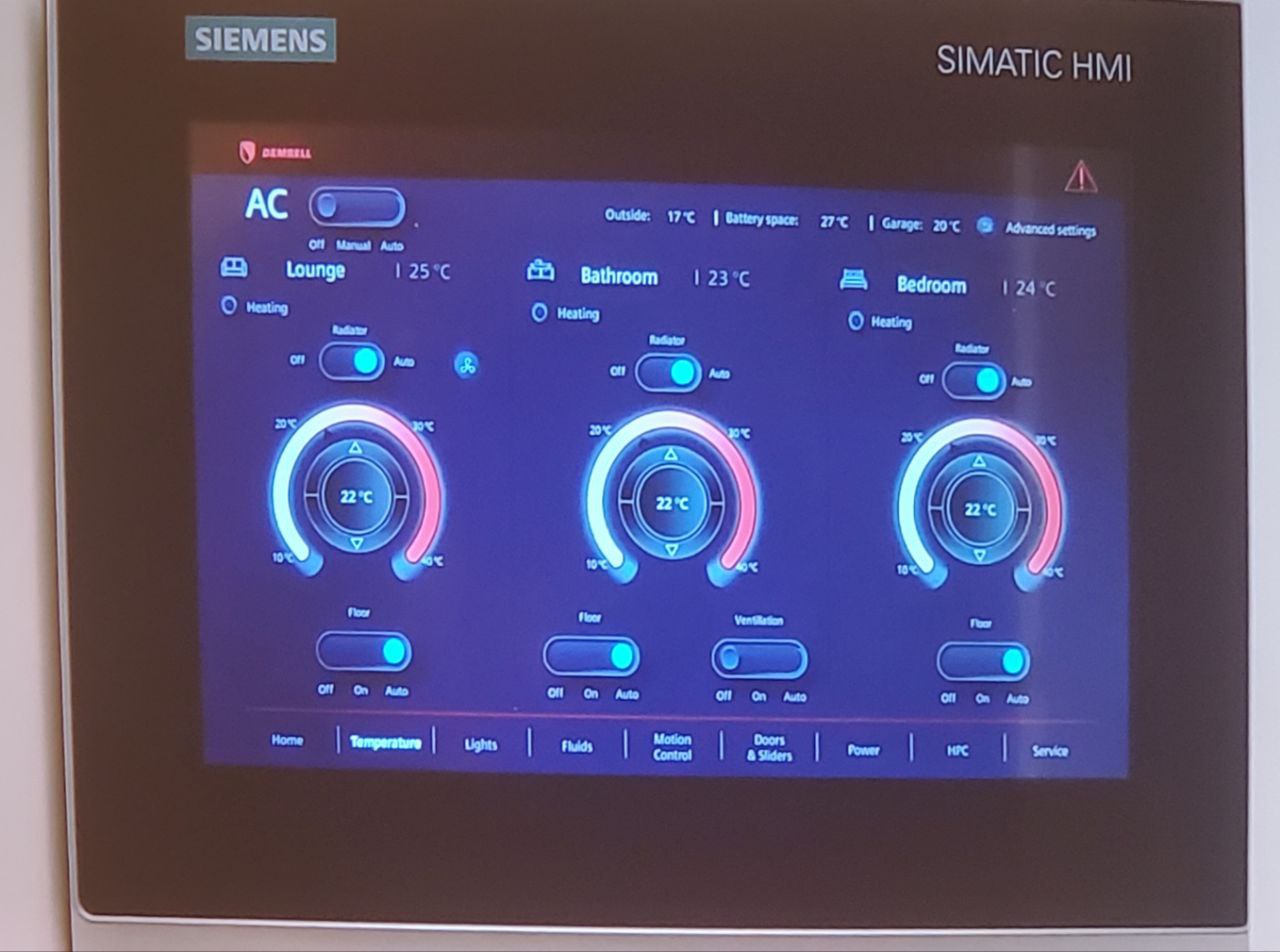

Кто-то подскажет, как впихнуть такую красивую анимацию в панель сименс? Тут и климат , и освещение, и шторы и куча всего остального
Кто-то подскажет, как впихнуть такую красивую анимацию в панель сименс? Тут и климат , и освещение, и шторы и куча всего остального
Комментарии: 80
Aleksey
Думаю никак)
Vitalii
Ну как видишь
Anonim
Картинки же. Девочку дизайнера надо Не все же нам делать
Aleksey
Так и шкалы анимированные?
Shakespear
Скорее всего статика. По фотке не понять
Aleksey
Ну да. Они залиты одинаково. Векторная графика прекрасно съедается семеном. Так что если без анимации, то да - девочка
Anonim
От 10 до 40, всего 30 картинок
Aleksey
Можно даже в visio нарисовать, экспортировать и импортировать. Вопрос зачем конечно такой оверхед...
Anonim
Стильно, модно, молодежно. Только операторам это не нравится, и мне тоже. Чем проще и цветов мало тем лучше.цвета только для привлечения внимания лучше использовать
Shakespear
Я просто не вижу на панели, где могут картинки в таком диапазоне могут меняться. Шкала статичная, меняется только цифра внутри
Anonim
Стрелка темно- синяя, вот видишь неудобно. Так сразу и не поймешь
Shakespear
Так почему они должны меняться
Aleksey
Оно живое вообще?
Shakespear
У нас только фотка
Evgeniy
Странно, что кому то это видится красивым. Эдакий привет из визуализаций нулевых
Aleksandr
Монотонно, не сильно нагружено, почему должно казаться некрасивым?
Anonim
Градиент некрасивый на шкале
Evgeniy
Ну давайте по порядку. Псевдо-3D лютый моветон, нагромождающий визуализацию. Градиент в центральных кружках не вяжется ни с каким элементом визуализации. Тумблеры - вообще выглядят как вайнтековские примитивы, которыми пользуется только ленивый. Плюс я насчитал наверное 5 или 6 разных шрифтов. Температуры возле комнат не выровнены по высоте с названием комнат, и шрифт отличается. Кнопки перехода по вкладкам смотрятся потерянно, и в них прям нужно вглядываться. Пока так. Видно, что это дело нарисовано тяп ляп.
Shakespear
Суд по видео это сделано дорохо-бохато в качестве презентации того, что есть в автобусе Плюс это не панелька а сенсорный монитор
Aleksey
Похоже. Ну а unified может всё таки?
1ae42f0d
эххх... был один спец по юнифайду..но купил ауди без АКПП и пропал
Evgeniy
Да а разница какая, что это? В целом, можно хоть на мобилке панель hmi вывести через какой нибудь vnc, делов то. Я лишь отметил, что не вижу это красивым, меня спросили - «почему», я и перечислил.
Shakespear
Я это к тому, что вся графика не посредством ПО панельки рисуется, а там есть отдельный комп, который все вычисления проводит. Не удивлюсь, если там что нибудь hi-end уровня стоит, чтобы не тормозило и отклик был побыстрее Там можно и плавность и прочие штуки организовать
1ae42f0d
)))) попробуй в цехе поработать))) поверь операторам насрать на плавность, красивость и прочие рюшечки
Shakespear
Кому шашечки, а кому на такси ехать
Aleksey
Не, ну с дури можно и хуй сломать, бесспорно
Ensem
Ну анимация нажатия кнопок вещь полезная на самом деле Как и красивые графики если надо
1ae42f0d
так она со времен ДОса есть ))
Ensem
Нормальную плавную, а не красный фон под кнопкой
1ae42f0d
она никому нахрен не нужна )) оператору нужно понмание что кнопка нажата, и то не всегда, в большинстве случаев им абсолютно похер вообще все. нажал -не загудела железяка, овите штатного колдуна с ноутбуком ))) никто твои анимации не оценит ))
Ensem
Там и сенсор ёмкостный проще найти Только вот на мнемосхемах чёт все ее лепят
Aleksey
Классика. Спросили: как такую визуализацию на siemens , сделать. Решили: такая визуализация нахрен не нужна
1ae42f0d
лепят потмоу что могут ))
Ensem
зато сразу видно что куда двигается и крутится, красота же
1ae42f0d
ну был у меня как-то в обслуживании охуенный интерфейс вращения мельницы, она блин крутилась, лючки были отрисованы как они вращаются. ну и нафига, только отвлекает, тупишь в эту красивую картинку, а малозаметные цифры какого-нибудь давления масла где-то в углу )))) Чел пялится на красоту и пройопывет нужную информацию ))
Ensem
малозаметное давление масла есть конкретный гост, рабочие значения должны находиться в середине диапазона и иметь отметки выхода из рабочего диапазона есть смысл шкале менять цвет если она выходит из рабочего диапазона и идеального
1ae42f0d
ты не поверишь, но некоторым на госты насрать, т.к. они про ваши госты не знают )))
Ensem
а там без гостов штраф 400к раз получишь и выучишь )
1ae42f0d
ты наверное вообще не поверишь, но кроме россии на планете Земля есть еще пара тройка стран )))
Ensem
эти госты на весь снг одинаковые, даже в Украине
1ae42f0d
блин,а ты хорош ))) даю на водку, кроме Украины есть еще страны )))
Ensem
на надо мне на водку давать
Evgeniy
Стандарты везде плюс минус одни, я делал для Ирана компрессор аммиачный, через французскую компанию. Требования те же, что и у нас
Ensem
даже японские аппараты почти все размерно совместимы с нашими гостами
Shakespear
Все знают, что у японцев аппараты меньше европейских
1ae42f0d

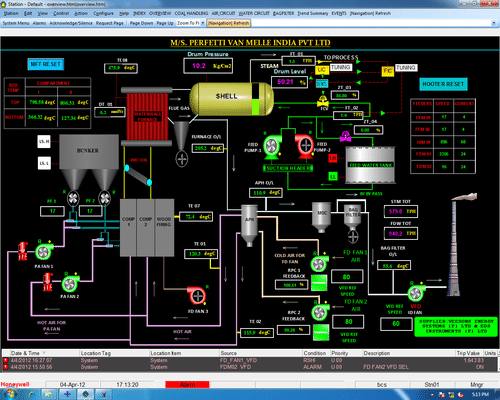

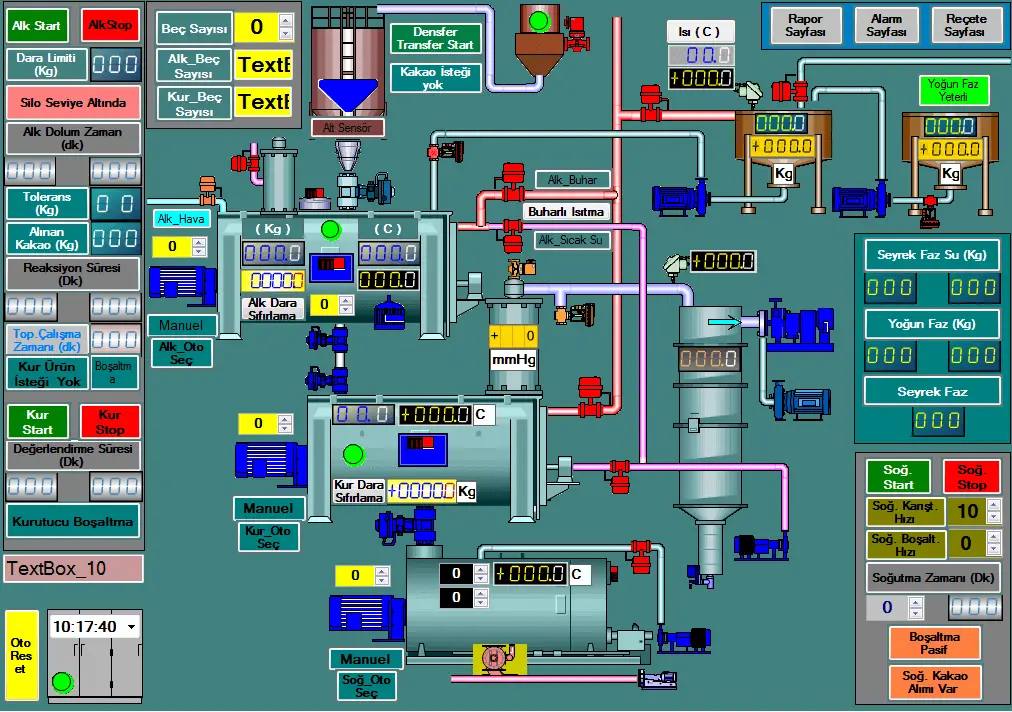

Если в сентябре соберусь в гости,заеду к товарищу на производство, он держит заводик с парком станков -Польша, РФ, Украина, Китай...пофоткаю панельки чисто для поржать ))) там в 99% такой трэщь, не считая гугло перевода с родного для производителя языка ))
Evgeniy
Ну так а что в этом хорошего? Если у частного предпринимателя к себе и к своим сотрудникам такое отношение, что он готов лицезреть говно, то милости просим. Я просто это не считаю нормой
1ae42f0d
так предприниматель берет станок ))) он не вникает в красоту интерфейсов, он мыслит другими категориями...ну и изменить он о ничего не может...да и не в том вопрос, а в типа стандартах и нормах )))
Evgeniy
Ну так они есть. Стандарты и нормы. Покупая станок, можно настоять на нормальном интерфейсе. Я такие в свое время перерисовывал. Да, в китайских железках с этим проблемы, для китайского компрессора hmi я перерисовывал, чтобы он был приемлемый. Мало того, у станков можно выдернуть интерфейсом теги, и не пользоваться его hmi, отрисовать свой. Так тоже делали. Повторюсь, можно лицезреть говно и довольствоваться этим, заставляя сотрудников откровенно мучаться, а можно иметь хоть какое то чувство прекрасного и культуру производственную
Anonim
Не поверишь, я с али всякие устройства беру китайские. Нифига не понимаю, но с помощью камеры-переводчика и методом тыка понял какие режимы есть. Например пользуюсь режимом где иероглиф похожий "домик"
Ensem
да что русские что китайские что итальянские станки, одинаково ломаются
Anonim
Так для нормального перевода технический переводчик нужен. Для нормального дизайна - дизайнер. А у нас как обычно все делает АСУшник.
Shakespear
У тех заказчиков, с кем работаем, все немного сложнее. Есть каталог типовых обозначений и по ним делаешь
Anton
знать английский в наши дни - это как умение пользоваться ложкой и вилкой.
Anonim
В электроэнегетике большинство пользуются ФСКшным СТО, где все прописано как рисовать, достаточно удобно. Когда видишь самопальные мнемосхемы, глаза кровью заливаются
Evgeniy
Ну если предусмотрен H/L/HH/LL, тогда конечно, желтый при первом пороге, красный при втором
Evgeniy
Опрометчиво так думаете. Если делать говно, оправдываясь тем, что «хорошо никому не нужно», то ничего хорошего не выйдет. Да, работа сделана, да, работягу никто не спросит, нравится ему или нет. Но почему бы не сделать хорошо? Повторюсь, меня много раз благодарили за то, что я сделал хорошо, а не как обычно
Shakespear
Когда последний раз крупную систему при пнр запускали, то с программистом мнемосхемы раз 5 переделывали, пока все пожелания по эргономике не учли
Evgeniy
Нормальным оператором все нужно и анимация кнопки и состояние устройства и цвет фона важен.... а вот всякие моргания, кручения, горения и т.д. нет
1ae42f0d
Так это и есть хорошо, просто и однозначно, без рюшечек и всякой херни. кторая только перегружает зрительные сенсоры. самый хороший интерфейс -примитив. весь фокус в заметности и градациях этой заметности...а это реально высший пелоташ...авсе эти анимации от лукавого
Evgeniy
Примитив примитиву рознь. Скорее важно правильно выбрать цвет элементов, чтобы на выходе не получилась новогодняя ёлка
Anonim
Но все равно много раз нажимают или сильнее нажимают если не отработает как надо или затормозит
Ensem
Именно, комп вот точно не затормозит
Evgeniy
Ну слушай, я вот работягам всегда старался сделать визуализацию на hmi и скадах хорошо. Почти всегда благодарили, и жаловались на других поставщиков с вырвиглазной визуализацией, которые лепят абы как. Так что не правда, даже у самого закоренелого Петровича есть чувство прекрасного
Anonim
А мы можем на УАЗик запихать!
1ae42f0d
самому рисовать а вообще говно же, на глаза давит
Aleksey
Умный дом на siemens?
Shakespear
Если есть деньги на такой бусик, то и на автоматизацию на сименсе будут
Evgeniy
Шкалы статика, стрелка картинка с динамическим поворотом слоем ниже
Vitalii

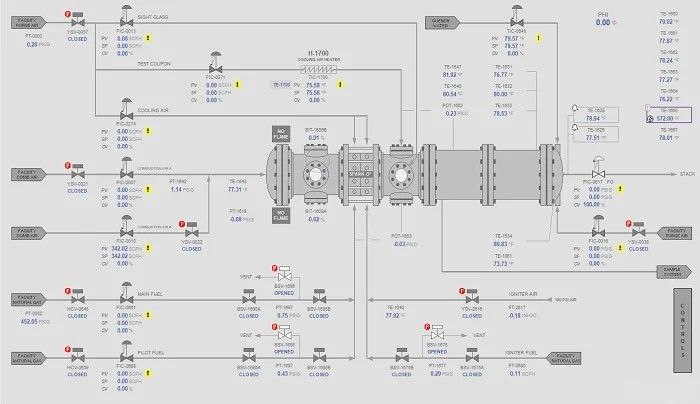

Обыватель(клиент) любит "мультики" а не по стандарту isa
Aleksey
Ооо..)) это ближе))
1ae42f0d
ага ))) долго трахаешься, а потом понимаешь что оператору совсем без разницы -что твоя поделка,что стандартный контрол винЦЦ ))
Aleksey

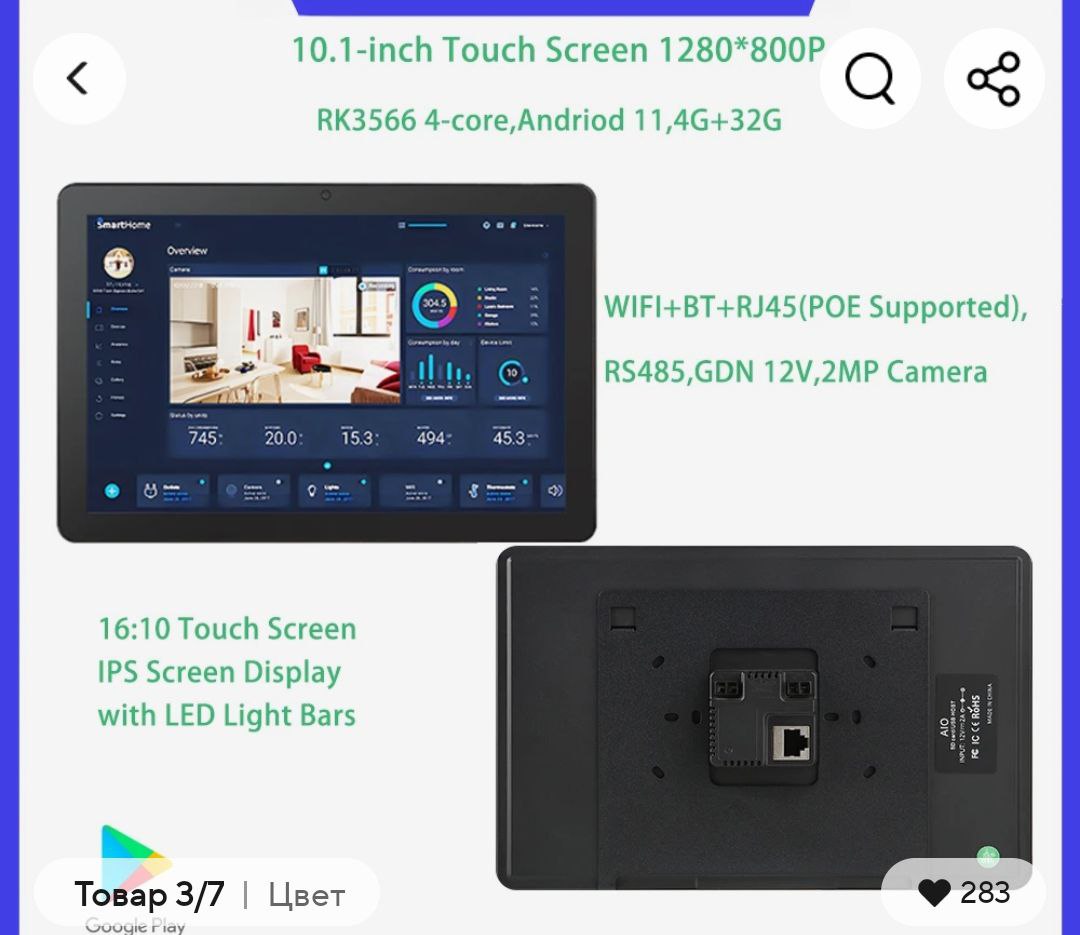

Я сам тут не специалист, но есть знакомый делает очень симпатично, типа как здесь вопрос задавали как такое на сименс впихнуть Вот такое делает
Gabrrr
Это unified панелька новая. Там внутри веб сервер. Почти любую js пердолину на свой вкус можно впихнуть.
Gabrrr
Из того что я впихивал это таблички, графики, карты. А подобный круговой gauge control там вообще в примерах как такие контроля впихивать в винцц
Aleksey
Будем знать. А что по порталам, екб инсталам? Ну вот еще js учить и вообще смарт-контракт в блокчейн какой-нить деплоить придется
Gabrrr
Все тоже самое. Юнифайд как бы с 16го в портале. Но пользоваться лучше последним, т.к. там обновлений по нему в разы больше, чем по другим продуктам, и они реально его допиливают. Ну и если графония не много, то я разворачивал сервер юнифайда на компе за 10к. Примерно также всрато как VBA/ANSI-C для wincc professional. Только обучающих материалов в сети побольше. Хотя конечно сам по себе JS это происки сатаны
Aleksey
даа... JS... разващает Я жене твой пост прочел она орнула даже немного про js
