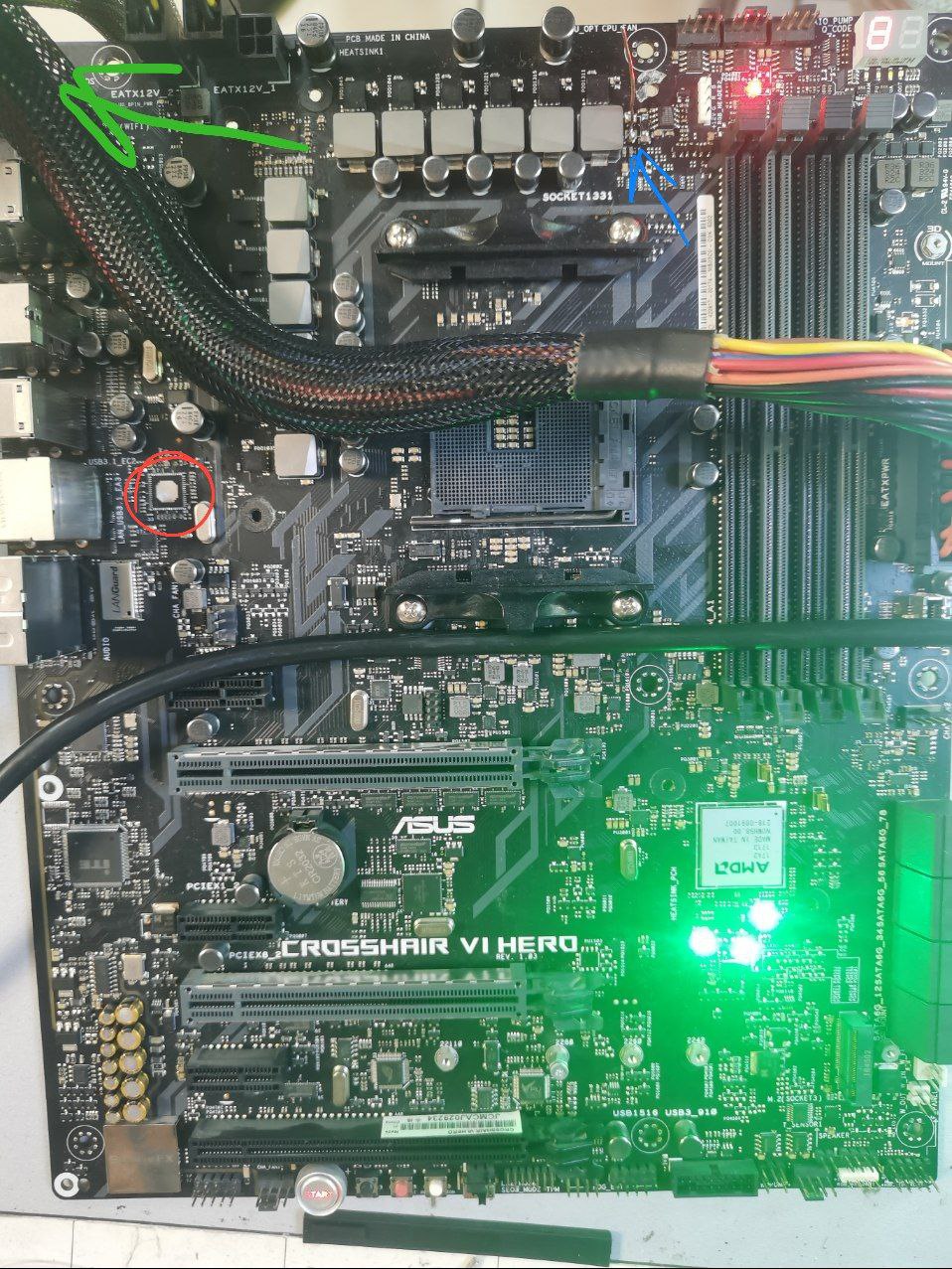

Господа, подскажите, пожалуйста, как быть с вот этим говнюком? Со слов клиента - после того, как выполнил ТО, при этом вынул радиатор вместе с процом, не включается. Плату копали до меня, там где синяя стрелка, коза на выходе и был обломлен дроссель (на подачу 1в5а греется только мгтф ), а где красным - нет микросхемы, кому-то была нужнее.. По факту есть только 1,08в на юг, плата постоянно в таком состоянии, как на фото, нет реакции на кнопку как в голом, так и в снаряженном цп+озу виде. Также слышен высокочастотный писк в нижней части, найти, кто именно свистит, не удалось Биос пока не шил, не уверен, что требуется. Плата реагирует на кнопку обновления биос (расположен где зеленая стрелка)
Комментарии: 16
Aleksandr
Зеленая стрелка хз куда указазна Красное или сетевуха или усб контроллер Ам4 мамки как правило на включение реагируют только с процом, так как он слипы дергает если не ошибаюсь Проверить генерацию на кварцах с процом
Aleksandr
без тех.документации, боюсь, не смогу толкового ничего сказать что именно необходимо? сопротивления по дросселям и что поднимается из напряжений? сейчас сделаю.
Aleksandr
Какой проц тыкаешь?
Anonim
усб
Aleksandr
зеленая стрелка - сзади матери, где разъемы, две кнопки, одна из них обновление биос синяя - думаю, контроллер юсб, сетка ниже чуть что только с процом стартует - в курсе, жду клиента, пока притащит очень зачем-то нужный ему Ryzen 7 3700X
Anonim
а куда вы мычку паяте там земля если хотите просто плату погреть нормальный вариант
Aleksandr
Я тоже не понял прикола
Aleksandr
там был сломанный полуживой дроссель....почему он на земле?... и где вы откопали бордвью? была бы борда, такую глупость бы не совершил
Aleksandr
XinZhi борда
Anonim
на колодке 24 пинделайте замеры
Aleksandr
Так там разве не видно что он на землю запаян? Или пятак сразу в слои идет?
Anonim
на всех лдо стабилизаторах делайте замеры
Aleksandr
не видно
Aleksandr

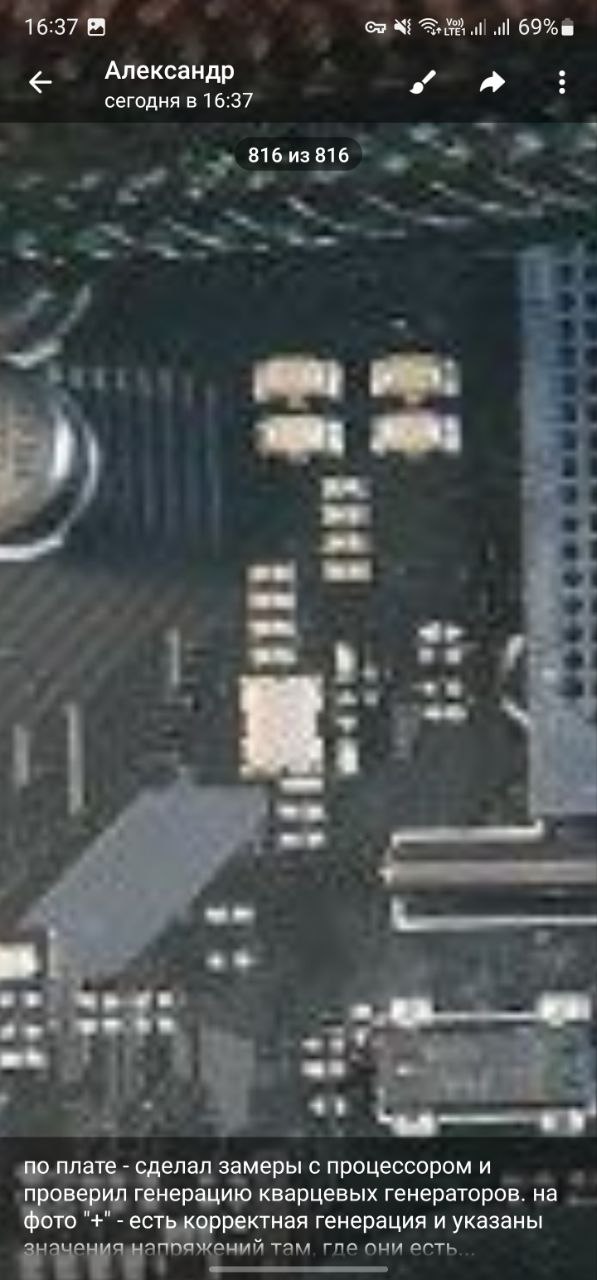

по плате - сделал замеры с процессором и проверил генерацию кварцевых генераторов. на фото "+" - есть корректная генерация и указаны значения напряжений там, где они есть... замеры на ATX 24pin (удивлен) +12V - 0,6V +3,3V - 2V +5V - 0V
Aleksandr
Так ты где мерял то, там у проца маленький кварц, за "хаб" в проце отвечает Тут есть?
