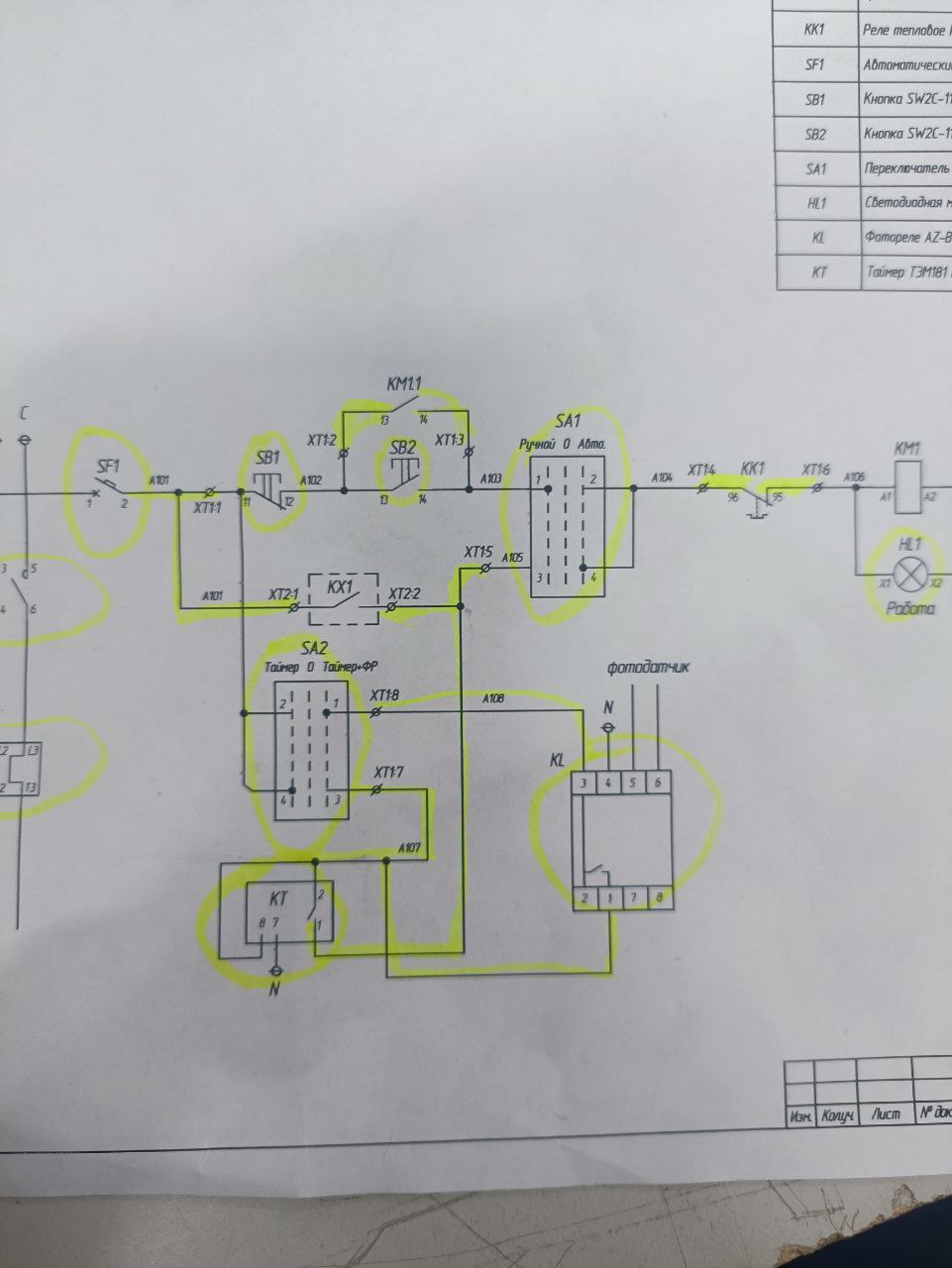

Здравствуйте, есть такой вопрос. На переключатель SA2 приходят 2 провода. А108 и А107. Сам переключатель имеет 3 положения: таймер, 0 и таймер + фотореле. Не очень понятно какой из проводов ведет только на таймер, а какой на таймер+фотореле т.к. в конечном итоге они связаны
Комментарии: 11
Viktor

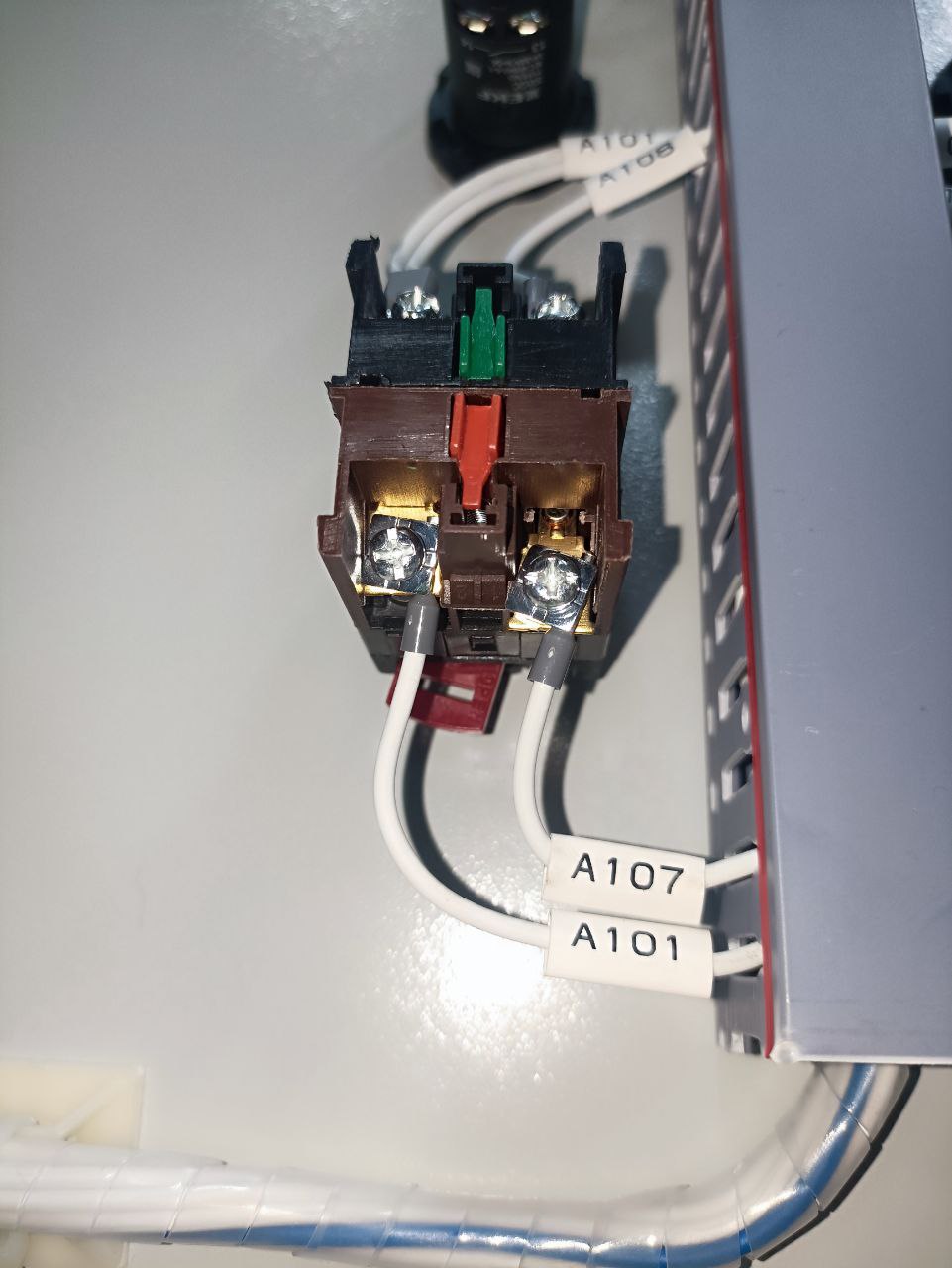

Приходит туда А101. 108 и 107 отходящие
Aleksandr
Это понятно. А108 и А107 отходящие. Но какой из них задействует лишь таймер, а какой таймер + фото реле?
Rus
От клемм уже дальше на КТ и фотодатчик
Aleksandr
Да понятно это. Лишь не понятно какой к чему ведет. Особой проблемы нет (после подачи питания будет понятно) но хотелось бы сразу понимать куда что идет
Viktor

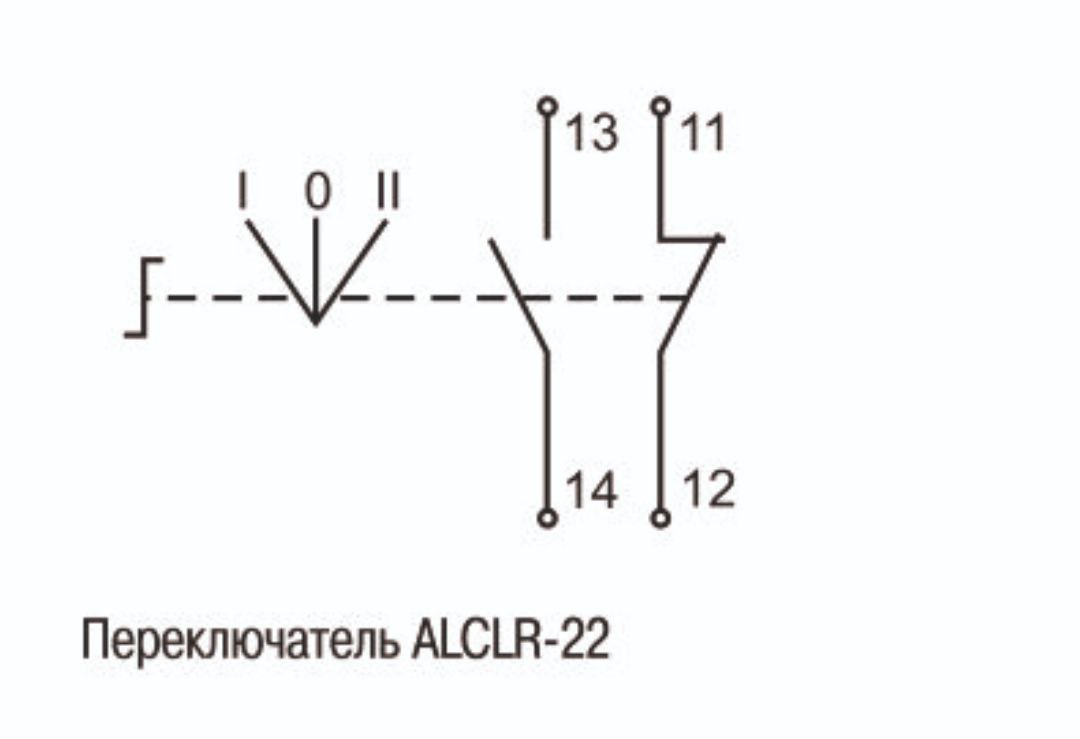

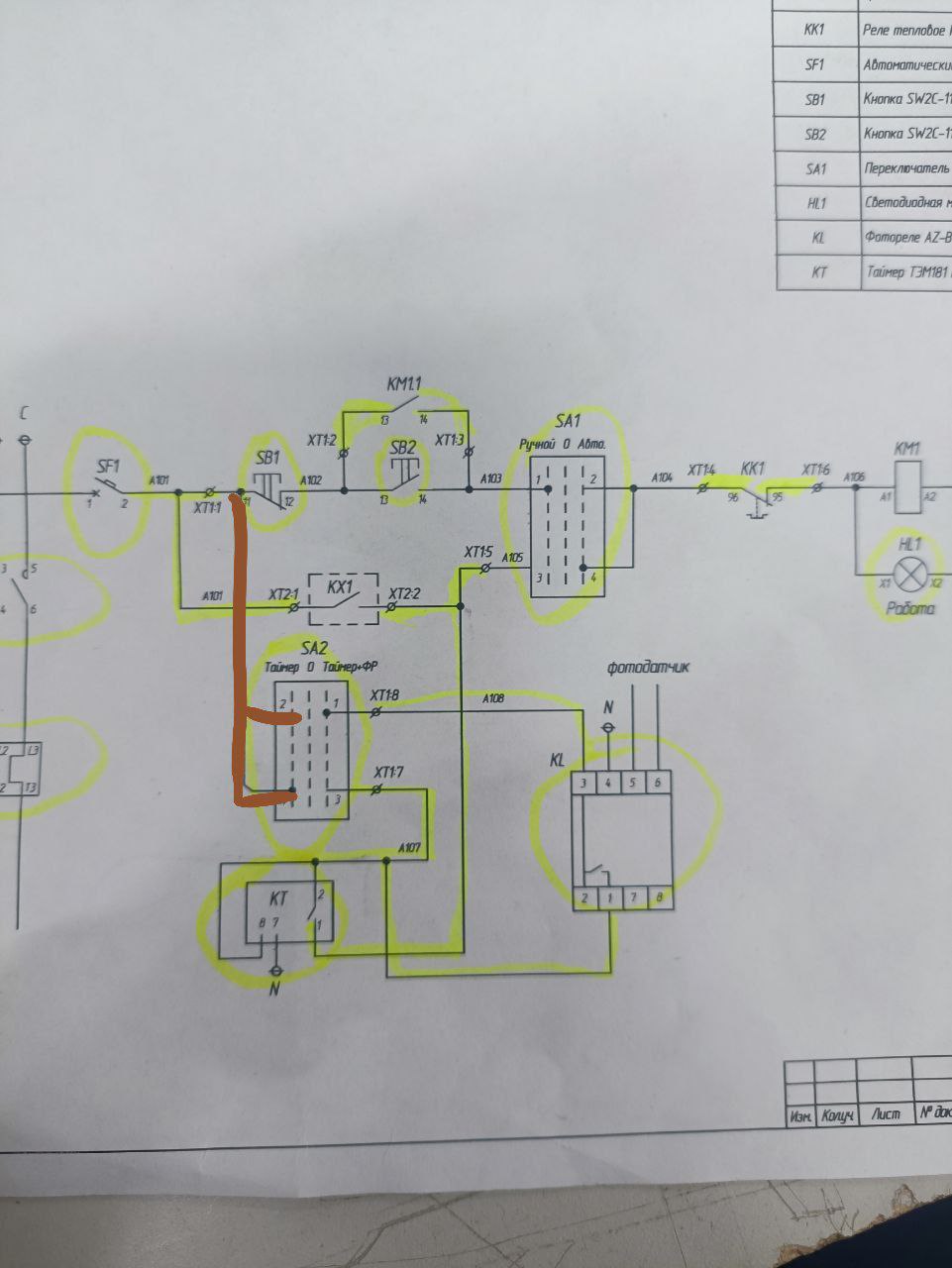

Ну очевидно что при положении Таймер - замкнуты только 4 и 3 клеммы. А при положении Таймер+ФР, - 4 и 3, 1 и 2. Странный ты
Aleksandr

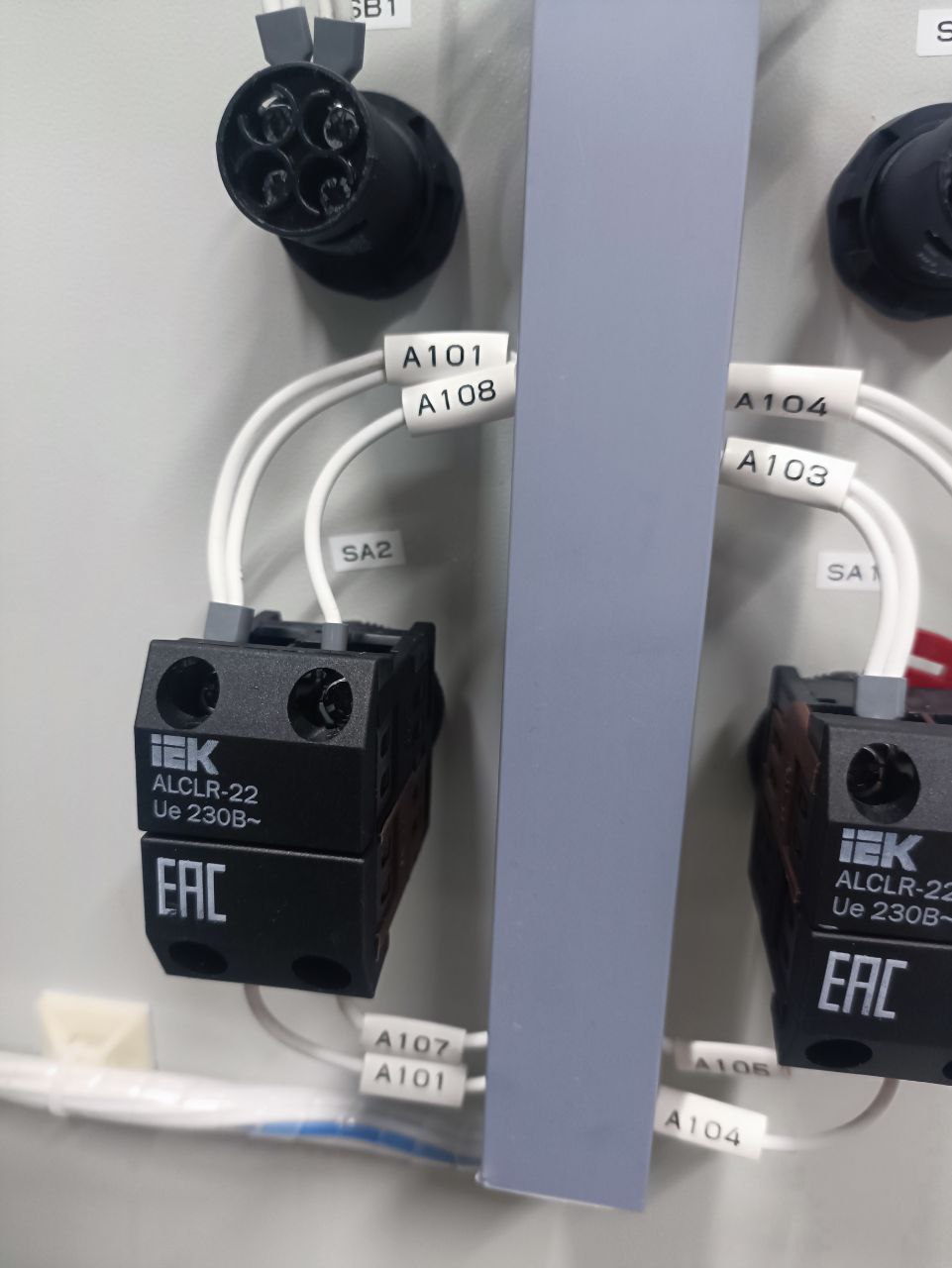

Там контакты на переключателе и сверху 1,2 и снизу 1,2
Viktor
Положение 0
Lemon
Теперь ledvance. Есть с матовым стеклом. Сейчас диодов они оставили не 144 на 100 ватт, а 126, и корпус уменьшили. Но больше года работают по ночам. Для стройки берите 30-50ватт
Aleksandr
Да. Если подать питание с А104 на А108 включен будет таймер или таймер+фотореле?
Viktor
C A101же. Ты че, проследить не можешь?))
Aleksandr
Не то. Вот подам я питание с А101 на А108. Что будет? Сбился
