Братцы, все знают управление группой реле на uln2003. Можно ли проверять эту группу подав обще питание плюс на группу реле и тыкать по вторым контактам электромагнита? Не вылитит ли микруха? Некотрые каналы 2003 оказались пробиты на землю, скорее всего через защитные диоды внутри ее. Проявляется как будто залипли контакты у реле, ибо через них заряжаются емкости питания. И релюха не щелкает а тормозит. Плата отключена от всего. Вопрос- я убил 2003 или оне уже были убиты?
Комментарии: 12
Voron63
сам спросил- сам ответил, мне нечего добавить
Andy
И каков ответ?
Voron63
это же диодная сборка?
Ogurezzz
Ну у uln на выходе же пара Дарлингтона из биполярных транзюков. Могло и прилететь...
Andy
Воарос в том, это из за моей провки релюх, либо из за первоначальной неисправности? Я торопился, и не сделал предварительные замеры. И защитные диоды, заметь
Vasiliy
Ну первое на что стоило бы обратить внимание, что ULN2003, не лучший выбор для коммутации индуктивной нагрузки.. Хотя по датащиту, если не ошибаюсь, позиционирует себя как драйвер шагового двигателя.. со своего опыта из использования могу сказать, что они сыпятся.. или подделка, или качество не хорошее.. Второе, это же конечно же обратный диод на внешнюю индуктивную нагрузку, не обращайте внимание на защитные диоды микросхемы, там шлак.. пики самоиндукции реле, при разрыве питания ключём, могут достигать значений выше номинального в десятки раз.. Третье, я бы посоветовал вам собрать все дискретно, без микросхемы.. Думаю все уже в доль, и поперек читали.. https://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-1.html
Andy
Ок. Спасибо. Слова не мальчика, но мужа ) Не мы выбираем какие китайские промышленные платы ремонтировать, а они выбирают нас ) Слава Аллаху хоть опторазвязку сделали...
Vga

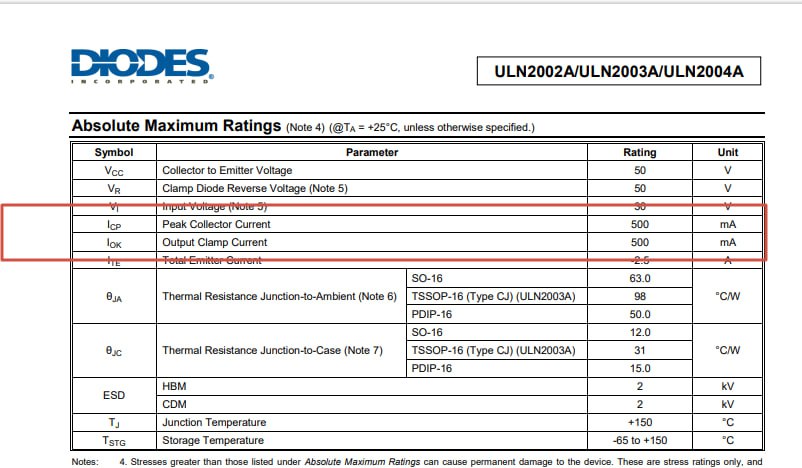

Там же свои диоды стоят, на тот же ток что и ключи. Шаговики так-то тоже весьма индуктивны.
Vasiliy
Там по сути не ток, как таковой важен, а напряжение.. ток там за полупериод самоиндукции при достаточно большом напряжении, не такой и большой будет.. а вот пробить может именно напряжение.. да к тому же у реле, индуктивность поболее будем, мне кажется, чем у шаговика..
Voron63
для начала нужно взять новую микруху и реде как VGA написал и методом тыка..
Vga
При чем тут напряжение? Внутренние диоды микросхемф вклюаются как обычный обратный диод для релюхи
Andy
Раззудись плечо, размахнись рука ) мне поосто надо сделать, отдать и забыть )
