Приветствую . На работе косяк словил, может кто что посоветует . Заменил сигнальный провод между двумя контроллерами ( пищевое производство, два устройства которые делают котлеты), сигнал прошёл - станок видит станок, и срабатывание всех датчиков и кнопок. Но , сука , не видит шагового двигателя. Сигнал идёт по четырём проводам - плюс 5 вольт, граунд и rx и тх . Как такое может быть?
Комментарии: 32
Yan
А что за контроллеры-то?
Sim
Плк. Хер пойми какие - новое китайское оборудование пришло - нет вообще никаких бумаг на них. Китайского производства, в гугле чтото найти можно - но как правило это предложение с алика - купить.
Yan
Фатек какой-нибудь? Попробуй оба плк перезагрузить, сначала один, потом второй Если нет, тогда копай в сторону драйвера двигателя Контроллеры никакую ошибку не отмигивают?
Sim
Ясно дело - загружал , перезагружал сто раз. Вопрос не в этом - как контроллер может видеть контроллер, но не все устройства, а провод сигнальный меняешь - видит все? Контроллеры сами норм, типа работаем, друг друга видим и всё норм. Как только загружаешь продукт - ошибка шагового двигателя.
Yan
Хз, может экран плохой? Может на одном экран подключен и соединяет корпуса, а на другом нет? А зачем шлейф менять, если со старым работает? Или я что-то не так понял?
Sim
Шлейф заводской диаметром примерно 7-8 миллиметров , разьёмы под этот шлейф вообще плюшевые - узбеки их расхреначивают только так. Вот я и решил кабель и разъемы поменять , и вот такой косяк получился.
Yan
А хуле узбеки их вообще трогают? Для начала дать пизды узбекам) Попробуй другой стороной шлейф перевернуть
Sim
У них работа такая , и типо для этого всё предусмотрено - в конце смены разбирают станки , чтоб помыть , утром собирают.
Anonim
Тупой вопрос, но rx в tx, а tx в rx?
Anonim
А есть фотки какие-нибудь? Тут только два варианта. 1. Где-то неправильно соединено. 2. Где-то плохое соединение.
Sim
Да и я уже не первый день в профессии - проверял , перепроверял всё. И работников своих заставил перепроверить , мало- ли я косякнул. Но , нет - всё ровно , но , билятть , на одном проводе работает, а на другом работает частично. Завтра , в понедельник, мне отчитываться перед начальниками , а я хрен пойму как такое возможно...
Elektrougli
верни как было и пускай узбеки дальше его хреначат
Sim
Так и сделал, но не понял в чём ошибка.
Elektrougli
провода, tx rx возможно не так подключены были либо земля не общая
Anonim
Он уверен, что всё правильно там. Без фото не понять, но там скорее всего контакта где-то нет. Прозванивать шлейф надо.
Elektrougli
как вариант, плохой контакт rx в коннекторе
Sim
Прозванивал от точки до точки - от контроллера к контроллеру, и по этапно тоже. Всё ровно, даже отключённый кабель мегером дёрнул - всё чисто. Но часть перефирии видит , а именно датчики, кнопки и частотник подающего двигателя, а шаговый двигатель ну ни в какую - хоть застрелись .
Hells
Так с родным проводом оно сейчас работает или нет?
Sim
Отзвонились с завода - да , работает.
Hells
Тогда возможно данные передаются со сбоями. Для каких то команд/данных это игнорируется, а скажем драйвер мотора при первой же ошибке блокируется. Новый кабель точно не хуже родного? Сечение (может 5в просаживает) экран (жидкий из фольги, подключен с одной или обоих сторон и куда), витая ли пара. Ну и длина конечно важна.
Sim
Возможно. Но на сколько я представляю себе передачу данных то они либо передаются , либо битые, тогда они утилизируются. Да проходил этими путями - нет , оригинальный кабель не витая пара, по сечению вопрос - оригинальный - ноль целых хрен десятых миллиметра, а я воткнул кабель на 1,5мм каждый провод. По длине учитывал - сократил вдвое от заводского.
Hells
Вот это зря, хотя и маловероятно. Лучше бы поставить нормальную витую пару. Она никогда не повредит.
Sim
Да понятно, но обстоятельства... провода лежат на полу , вариантов нет, узбеки на рохлях возят продукт - если провод тонкий , они едут по нему не замечая, соответсвенно - провод в труху, если толстый кабель - объезжают.
Hells
Есть кабели в толстой изоляции с тонкими витыми жилами. Да взять хоть микрофонный аудиокабель. Они бывают на 2 витые пары и диаметром 10мм, чтоб ногами не затоптали на сцене. Ну и гофру стальную никто не отменял
Sim
Спасибо, учту. Мог бы ты кинуть ссылку на такую витую пару ? Да тут и с мозгами начальников беда - я им предлагал гофру - они в ответ - нет , нельзя , невозможно. На вопрос - Почему? - смотрели на меня презрительно...
Hells
Adam Hall 7122 Или можно поискать готовые Dmx кабели под 5 pin. А для начала можно просто проверить с куском хорошей витухи.
Rus

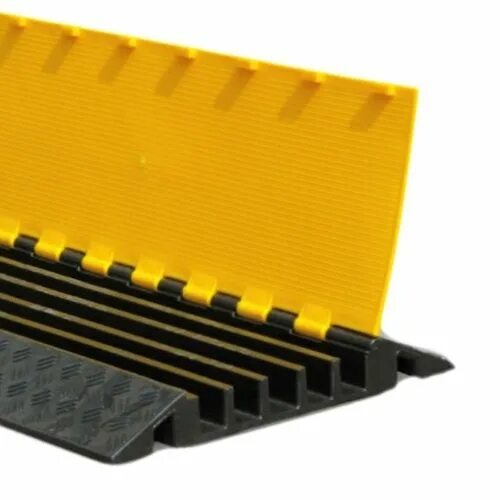

Кабель в капу, пусть даже фурой переедут, ничего не будет им
Sim
Было- бы так легко... Каждые сутки эти станки соединяют , разьединяют , перевозят по цехам, моют и опят перевозят и опять соединяют. Там отдельная служба нужна для раскладки этих капов. Чтоб понятней было объём задач - у нас в Службе Главного Инженера порядка 2 сот человек, а это самая маленькая служба...
Mezzo
Так виноват дурак, который провод кинул
Sim
А как это перепроверить ? Чтоб убедится.
Hells
В некоторых плк есть флаги ошибок передачи по интерфейсам. В софте программирования/управления можно найти. Но если это китайская чёрная коробка то увы.
Mezzo
Если н хрена не менял и не косячил - волновое сопротивление например. Ну и терминаторов никто не отменял.
