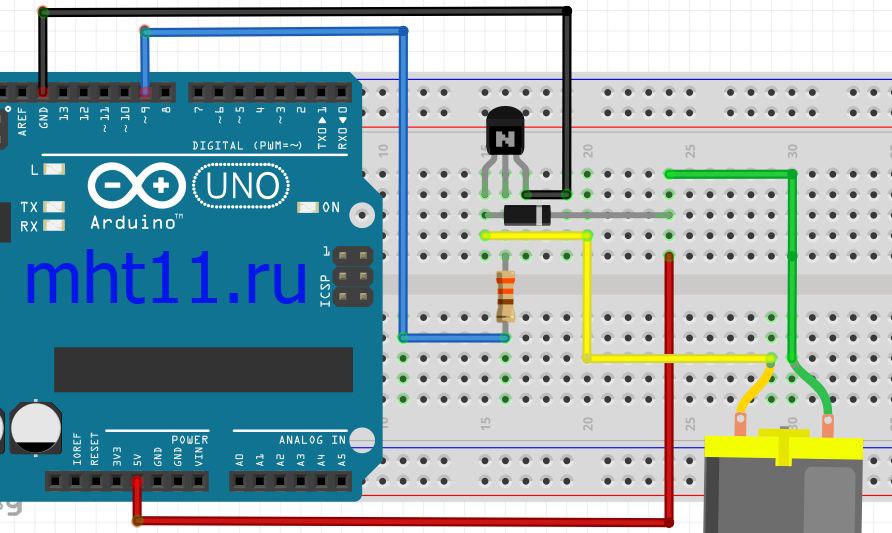

Всем привет, защищён ли на этой схеме, коллектор транзистора, от обратной эдс мотора? Транзистор npn bc337. Крайний левый - коллектор Средний - база Крайний правый - эмиттер
Всем привет, защищён ли на этой схеме, коллектор транзистора, от обратной эдс мотора? Транзистор npn bc337. Крайний левый - коллектор Средний - база Крайний правый - эмиттер
Комментарии: 6
Doctor
а какой таой любимый диод?
Dima

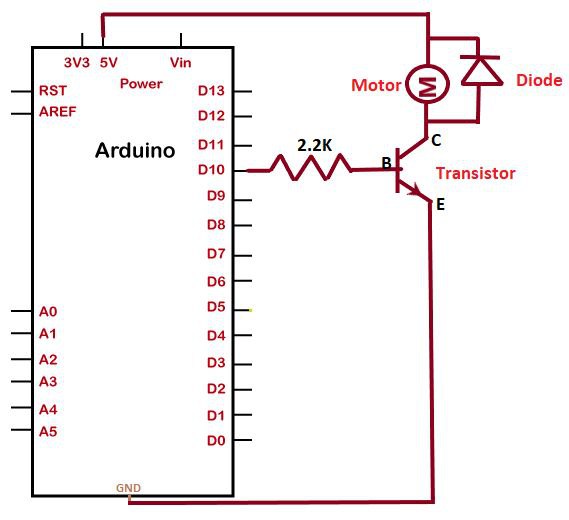

1n4001 Или схема вообще неправильная? Если сравнить с этой схемой, то вообще неправильно?
Anonim
если нужно пускать моторчик реверсивно, диодик уже не поставишь...
Doctor
ну тут нормас вроде я если честно моторы не подключал к ардуине у меня есть сверлильный но там тупо кнопка диодом не заморачивался понимание оч простое - когда транзистор закроется - ток из мотора сразу исчезнуть не может и будет течь куда тек, поэтому потечет в диод и вернётся в мотор и будет тусить покругу пока не потратится на нагрев диода и подкрут мотора тут я если честно нихтферштейн, но похоже что не особо
Dima

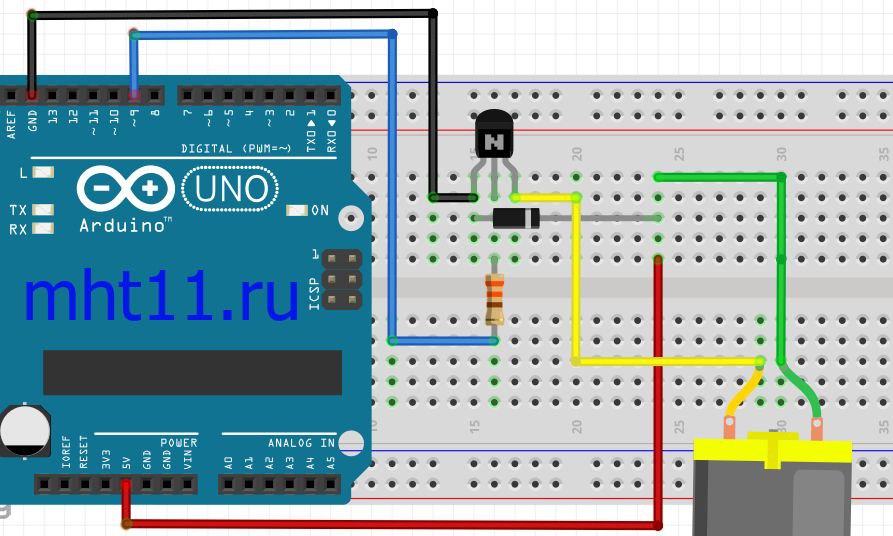

Вот так наверное правильнее?
Elektrougli
диод в коллекторе торчит, посмотри внимательно
