Комментарии: 38
Roman
LGS5145
Liso
Sy8303
Vladimir
Пробивает все из партии или однократно было?
Fvck

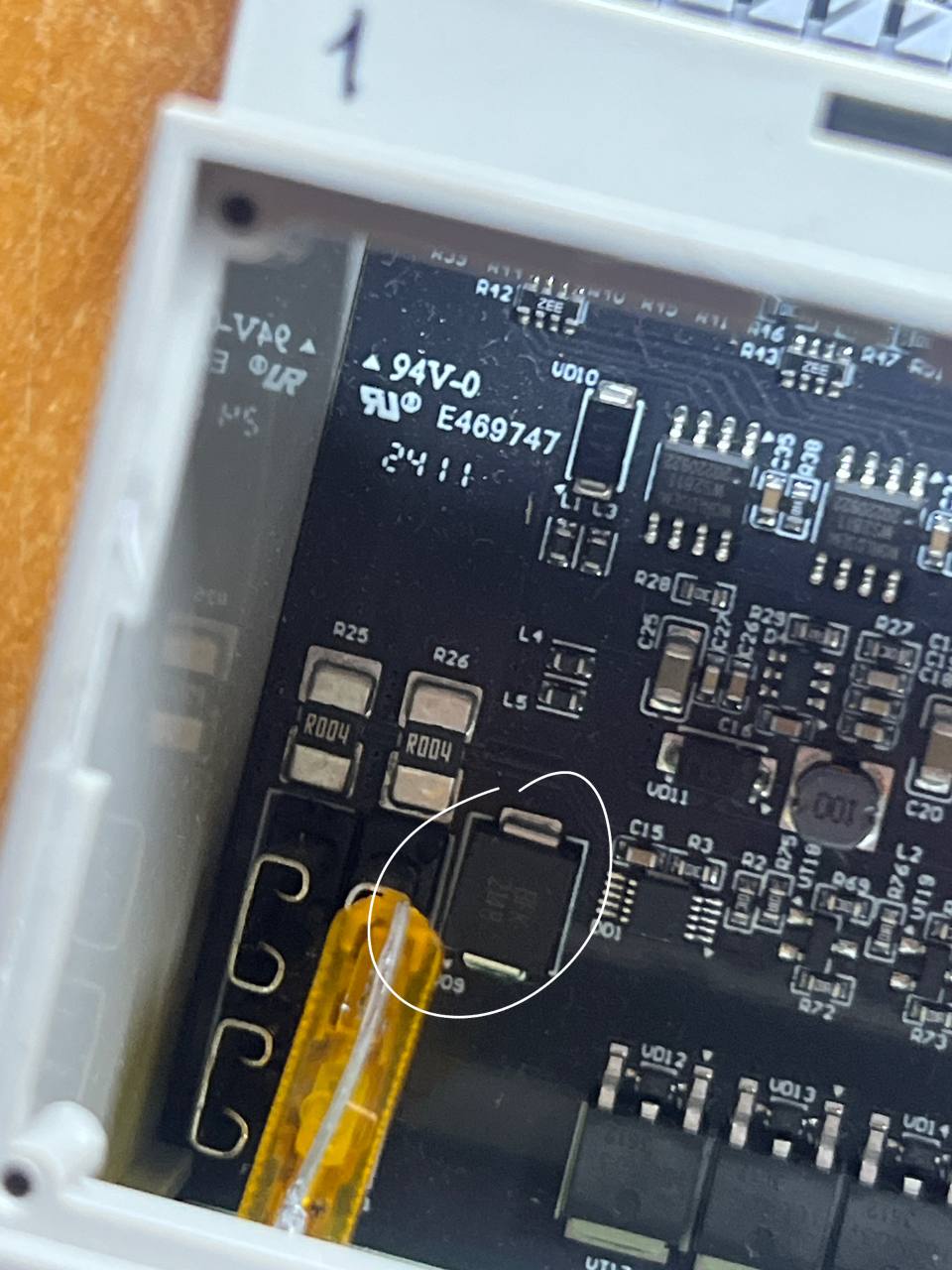

из разных магазинов (из 5), в том числе напрямую из китая оригинал заказывал каждый раз одно и то же при передергивании питания выше 25 вольт сгорает и пропускает напряжение дальше
Vladimir
Жесть! Скажите а сгорает при длительном превышении по времени 25В или даже если скажем так быстрыми тычками превышение и обратно ниже этого значения?)
Fvck
если плавно увеличивать, ничего не сгорает, вплоть до 36 вольт
Vladimir
Понятно, спасибо за фидбэк!
Anton
Потому что надо сначала втыкать адаптер в DC/DC, а потом вилку адаптера в розетку 220В. Но так никто не умеет делать, поэтому колхозные DC/DC по схемам из даташитов горят как спички. На входных цепях для работы с населением, которое делает наоборот, городят чудовищные супрессорные цепи. Всплески при первичной зарядке индуктивностей под 100-150В.
Fvck
чето я странное сейчас прочитал
Anton
Ага, я тоже сначала спалил первый десяток DC-DC, а потом почитал. Гуглиццо по Transient Suppression Devices, Voltage spike clamping, snubber
Vga
у цифры импульсы и почаще, и покороче тоже кстати говорит про то, что поогала не индуктивность (она напротив палила чип), а лектролит или резистор Проектировать надо нормально, а не как авр дракон
Fvck
а если питание выше 25 вольт включить выключить включить пробивает. уже штук 20 сжег их
Yuri
У вас дроссель походу маленький - смотрите 47-100uH Ps у monolith power есть прога удобная dcdc design, проверьте в ней mp2459 - остальные очень похожи
Fvck
схема 1в1 из даташита, плюс считал по формулам также из даташита дросселя я также пробовал разного номинала С нагрузкой без нагрузки тоже не важно, отлетает также микруха
Sam
Воткнуть на входе очень ёмкий кондер, чтобы сгладить импульс :)
Yuri
Ну я не гуру dcdc но либо это разводка платы, либо поддельная/перемаркированная микра, у меня mp2459 вольт до 60 аж жил с дросселем 100uH и нагрузкой милиампер 20
Fvck
сначала лутом делал несколько разводок, потом из даташита также скопировал заказал плату. везде одинаково уже отчаялся, я бы сделал замеры , но как и какие, вот это не понимаю
Yuri
А у неё нет более слабого братана? Который могли продать по ошибке скажем?
Fvck
абсолютно такая же не знаю, но как я уже написал, брал из пяти разных мест алиэкспресс триема чипдип lcsc.com hqonline.com че я к этой микросхеме привязался - самая подходящая по характеристикам/цене/габаритности но ложка дегтя вот такая
Yuri
Вылетает сразу или от перегрева?
Fvck
сразу после цикла вкл выкл вкл не всегда, но 90% может со второго цикла на 12 вольт работает без нареканий, но греется
Yuri
Дроссель попробуйте побольше
Fvck
по микрогенрям?
Vasiliy
Что за питание внешнее? У вас супрессор ES1J на 600В.. вы уверены, что вам по питанию импульс(ы) не прилетают амплитудой до 600 вольт.. Дроссель надо ставить, который в datasheet указан, а не гадать..
Fvck
это диод шоттки… лабораторник
Yuri
Неть, дроссель надо считать по режимам и току
Vasiliy
А все, по топологии вижу что не супрессор.. понял Думал по питанию защита Я о том и говорю, что в большинстве случаев в датащите уже все указано, на необходимые напряжения..
Fvck
30 вольт стоит супрессор, но это к делу не относится
Yuri
https://designcenter.monolithicpower.com/HelpFile.aspx Пересчитайте, возмите 2459 он похож
Fvck

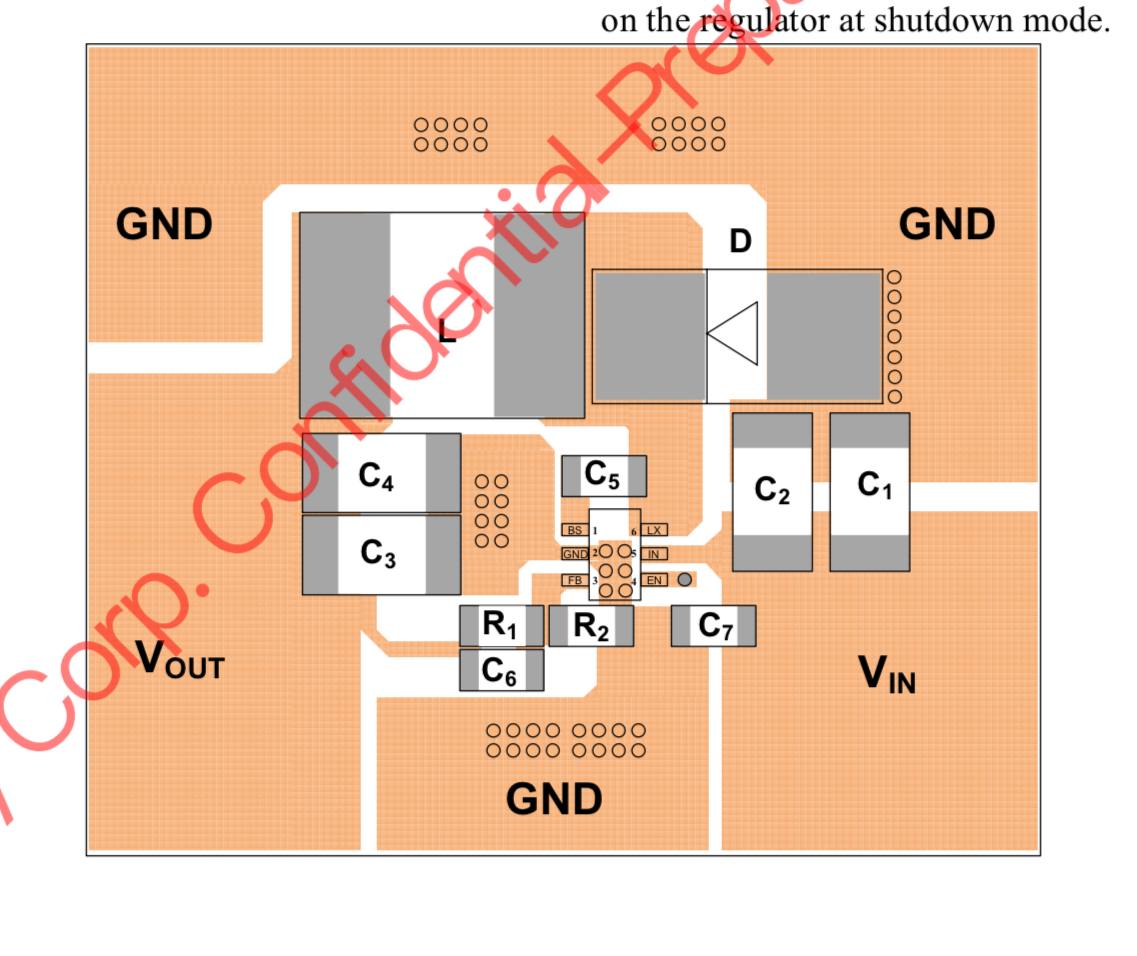

вот 100% из даташита схему скопировал с топологией платы, ничего не менял ток маловат, буду вот это заказывать ME3116
Yuri
Ну на диод ещё может обратить внимание 800khz всетаки
Fvck

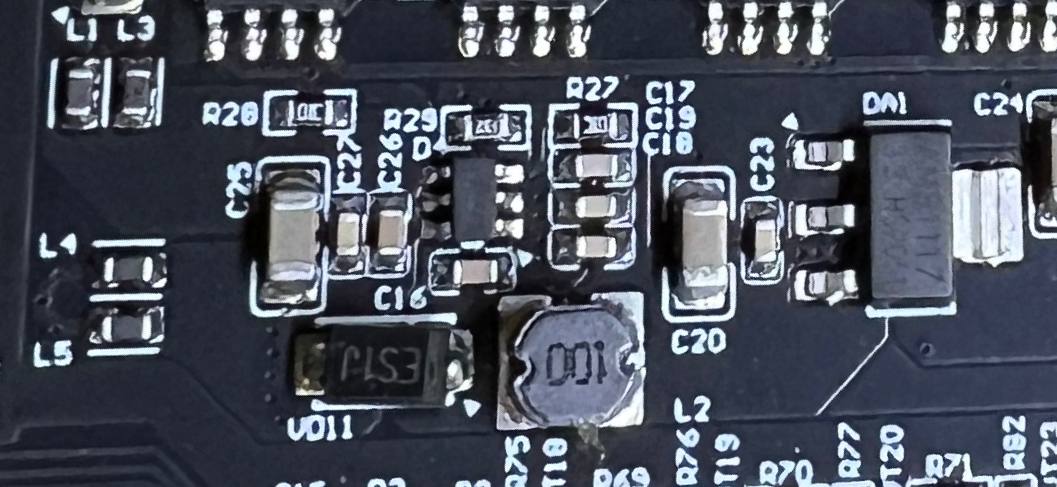

о, хорошая идея, это я не смотрел вроде ES1J, SMT сверхбыстровосстановительный выпрямительный диод Посмотрел, должен подходить
Yuri
Ну тут остаётся метод научного тыка - ковровой замены
Yuri
Mp2459, me3112, bl9359
Fvck
спасибо буду пробовать рассчитывал на компактность, должно же быть нормально все :(
Vga
при каких условиях пробивает?
Sexst
Вангую что входное говенное с пиками далеко за 40
Vga
А, это нормально. Индуктивность проводов в сочетании с емкостью входных кондеров формирует импульс, который пробивает есд-ячейку, она защелкивается и выгорает. Постав на входе обычный лямневый электролит вместо керамики (это простой вариант, а про более сложное я конда-то читал статью, но вспомнить бы каую)
