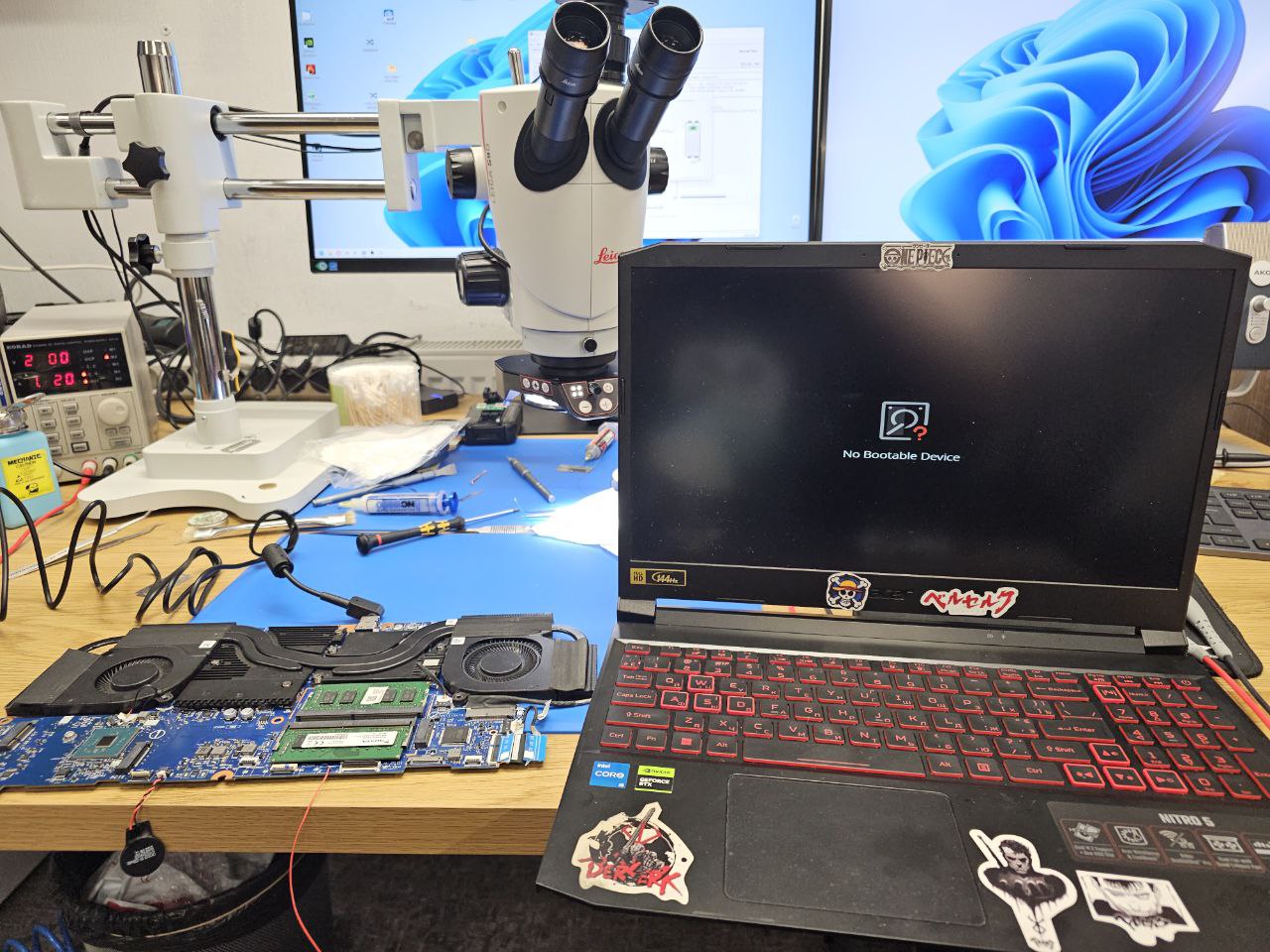

Напишу и тут. Может кто чего подскажет. LA-L181P 1C. Nitro 5. Зашёл с паяным хабом и родным в пакете. Родному лапти. Помер его ШИМ RT6543A VID1 пробит на землю. Пробит по 5 вольтам NCP81307. Ну и Бивис чужой. Шимки заменены. Хаб новый. Биос чистый. Жмём кнопку - 50мА потребление. Нет слипов. Трогаем паяльником кристалл хаба- есть старт. На первой хабе инита нет. На втором есть. На третьем тоже есть. Пока плата холодная 50мА и все. Только подогрел кристалл хаба- есть кино. Работает пока не выключишь. На механику не ведётся. На прогрев с обратной стороны тоже. Хабы куплены в разных местах. Два из них посажены на свинец. Чё ему не так? Или все три мертвых?
Комментарии: 14
Deazz
у 555 бывает едп и лвдс версия, эти моменты сразу учитывались? чтоб не гуглить модели матриц
Rostislav

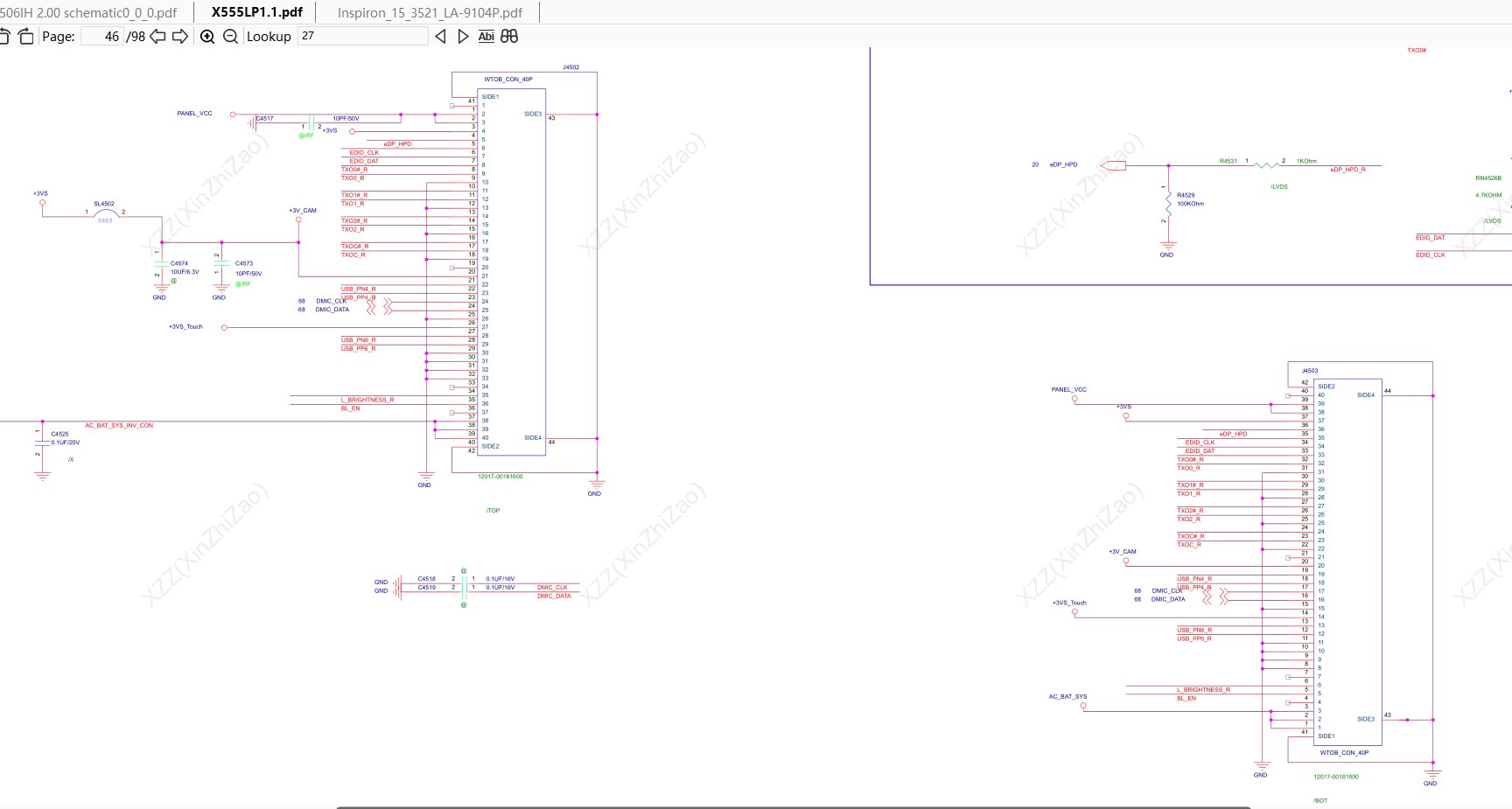

Единственное отличие. Коннектор матрицы распаян на противоположной стороне платы
Deazz
больше подсказок не нужно?
Rostislav
Добрый день. Коннектор запаял на нужную сторону. Подкинул матрицу. Подсветка есть, матрица видно что включается, но картинки нет. Возможно нудно как то переключить плату с лвдс на едп. Или по умолчанию оба работают?
Deazz
а из чего во что её переделать нужно?
Display
Нет. Там 3.2 вольта. Замена не помогла.
Deazz
конкретно про эту доску и этот симптом я уже видел. надо спросить того человека чем он закончил, ибо в те времена он хейтил радиус за хуёвые хабы, а у них я так понял ты уже брал и ставил его пошел стукну ему в личку
Display
Сказал купил в другом месте и все Алга.
Deazz
Миша?
Display
Но. Я купил уже три. И тут что был на плате так же себя ведёт. Ток инита нет как и с первым. Но До этого я покупал на бга.ком.юа 570. И с ним все хорошо. Да
Sam
А если не паяльником хаба касаться, а щупом осциллографа кварца на 32кгц?
Rostislav
Там площадки с двух сторон
Display
С кварцами все хорошо. Генерация есть на обоих и без вмешательства.
