Доброго вечера, прошу совета у опытных коллег. Скопилось несколько плат клево (V150RND, NP50PNJ) на комбиках 12 поколения (SRLD1, SRLCY) c сопротивлением близким к кз по 3.3 (остальные замеры по дросселям +- в норме). При подаче с лбп потебление 0.8V, 1-1.5A и греется хаб. Однозначно ли это приговор хабовой части камня? Просто их паять жуткий гемор... Ну и найти не просто чтобы без бутгуарда были.
Комментарии: 35
Anton

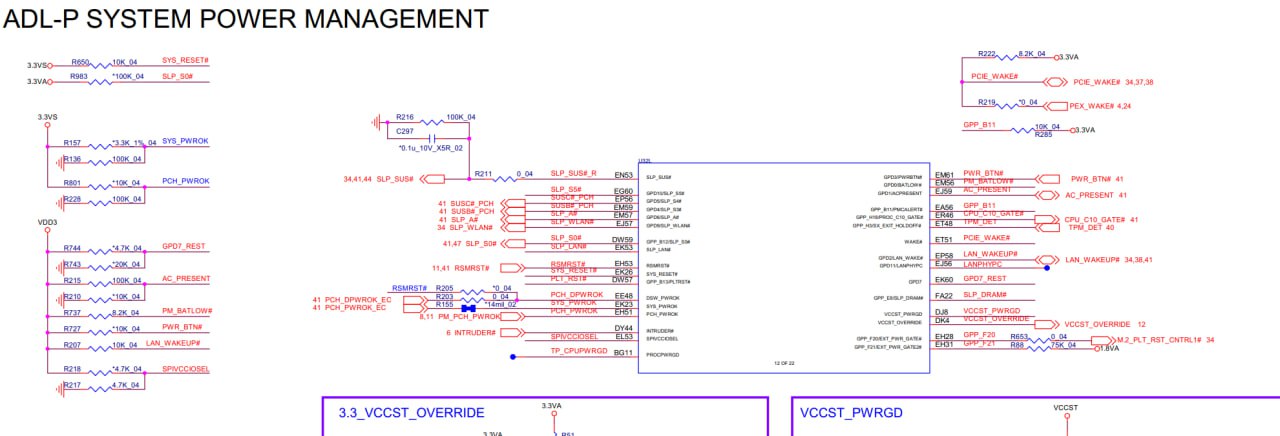

https://t.me/schematicslaptop/6863 Может оно, не проверял Так ты 3в подай, и увидишь)
Zar116
Спасибо, опять схема стандартная как всюду в инете с отдельными мосфетами... Похоже там в материнке с ЮМ проблема , хоть явного КЗ нет, но при включении примерно через 3 секунды выбивает Q2003. также менял и саму дежурку TPS51120. меняю на исправную и разъединяю PAD504 -дежурка +3V и +5 V нормальная. вместе с LDO3 и 5 .
Anton
Вольтодобавку смотри
Zar116
где она?
Unded
здравствуйти, олегархи) гемор эт маску восстанавливать как Андрей недавно напомнил а это хня из под коня
Alexey
Ну мой опыт пайки комбиков свелся к тому что гнет их жестко с верхом.
Vizarius
Растяни профиль, найди рамки, грузики.
Anton
найти наоборот очень просто, только цена тебе не понравится
Alexey
Это понятно, тут вопрос скорее по поводу их выживаемости. Как понимаю прилететь могло вполне куда-то сюда.
Vizarius
Тепловизором глянь характер нагрева кристалла.
Anton
не совсем понял, что куда подается, какие 0.8v? Какое сопротивление по 3.3v и на каком мультиметре?
Alexey
Подаю напряжение в линию VDD3, греется только хаб, равномерно. Потребление по линии 0.8V
