Здравствуйте. Я пока только тренируюсь. Подскажите пожалуйста кто понимает по Овну. Есть программируемое реле ПР 205. Необходима следующая схема. Кнопка пуск,стоп и шесть клапанов на выходе. Кнопка пуск запускает цикл: срабатывает 1-й клапан на 1 сек,далее пауза в 1 мин,далее сработка 2-го клапана на 1 сек,пауза на 1 мин и так по кругу. Соответственно Стоп останавливает цикл+ возможность изменения интервалов времени кнопками на самом реле чтобы это отображалось на экране. Не получается до конца разобраться( Буду признателен за помощь.
Комментарии: 20
Kirill

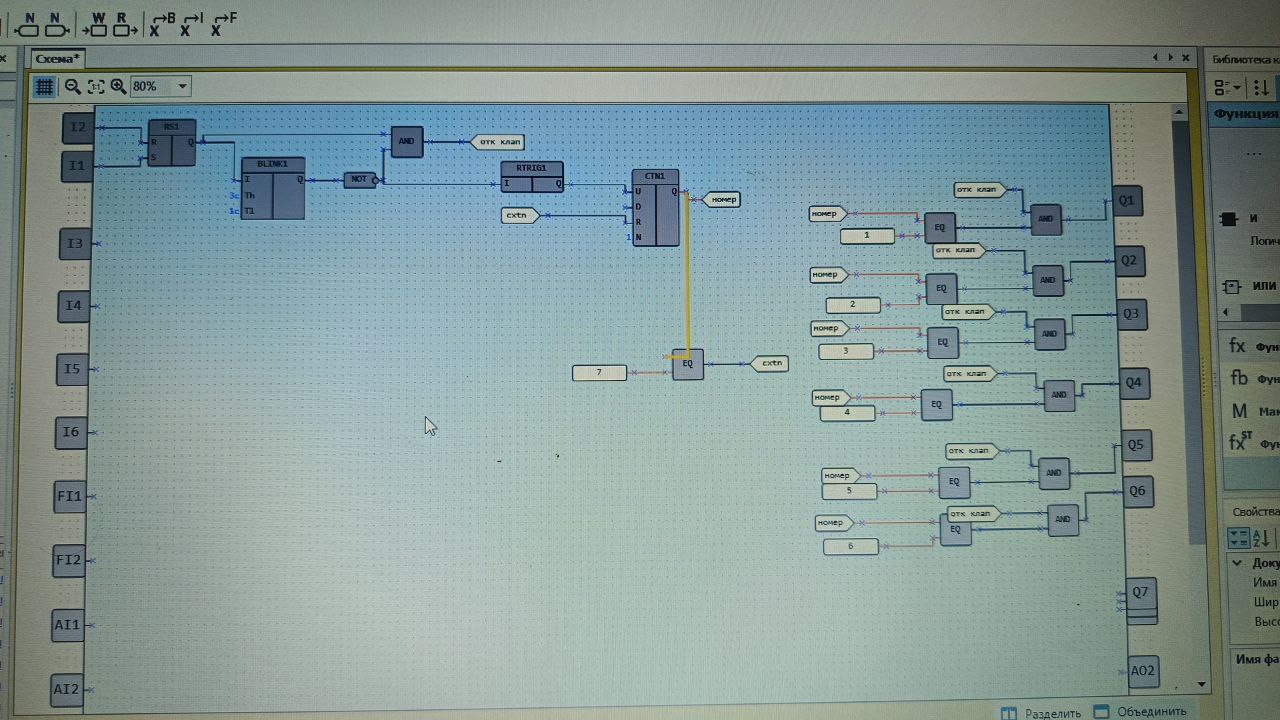

Используй инкремент счетчика по таймеру и выполняй что надо после сравнения выхода счетчика с соотв. Константой
Anonim
Надеюсь вопрошающему это поможет.
Aleksey
Да, непросто для начинающего )
Anonim
А почему бы и на форуме Овена не спросить?
Aleksandr
Смотрите элементы Blink, CTU, SHR, SHL, INT_BOOL.
Aleksandr
Добрый день! Логика очень простая. Стоит ли переплачивать в три раза больше? Подойдет и ПР100, но он без дисплея.
Anonim
Подойдут импульсные реле с паузой и временем установки, без геморроя и для любого сотрудника. Я за здоровую автоматизацию. Где пару кнопок и РП можно прикрутить, то нужно это делать.
Airat
Все сложное начинается с простого. С кнопками, опыта работы с овеном не наберёшь.
Anonim
Вы видите, как задал вопрос будущий специалист? Он даже не попробовал свои силы, а сразу попросил решить ему задачу. Зачем такие тренировки если свои мозги люди не хотят пошевелить. Люди годами набирают опыт , читают литературу, а другим всё на тарелке подавай.
Airat
Вот же. Люди веками на верблюдах ездили. Вы своих детей тоже сначало на верблюде в детсад водите. У всех своя тренировка мозга. И у всех кординально отличается.
Anonim
Я не испытываю негатива, просто если задаться вопросом реализации этой задачи, нужно дополнительно знать, какие типы клапанов используются, с одной, двумя катушками, пропорциональные или еще какие либо. Вообще , посмотреть на установку, а потом принимать решение, что к ней прикручивать. По-другому никак нельзя
Sych
Вероятно, речь идет о двухпозиционных. Лог ед на выходе - от4рывает клапан. Лог ноль на выходе - закр клапан
Ruslan
Двухходовой Или одноходовой
Anonim

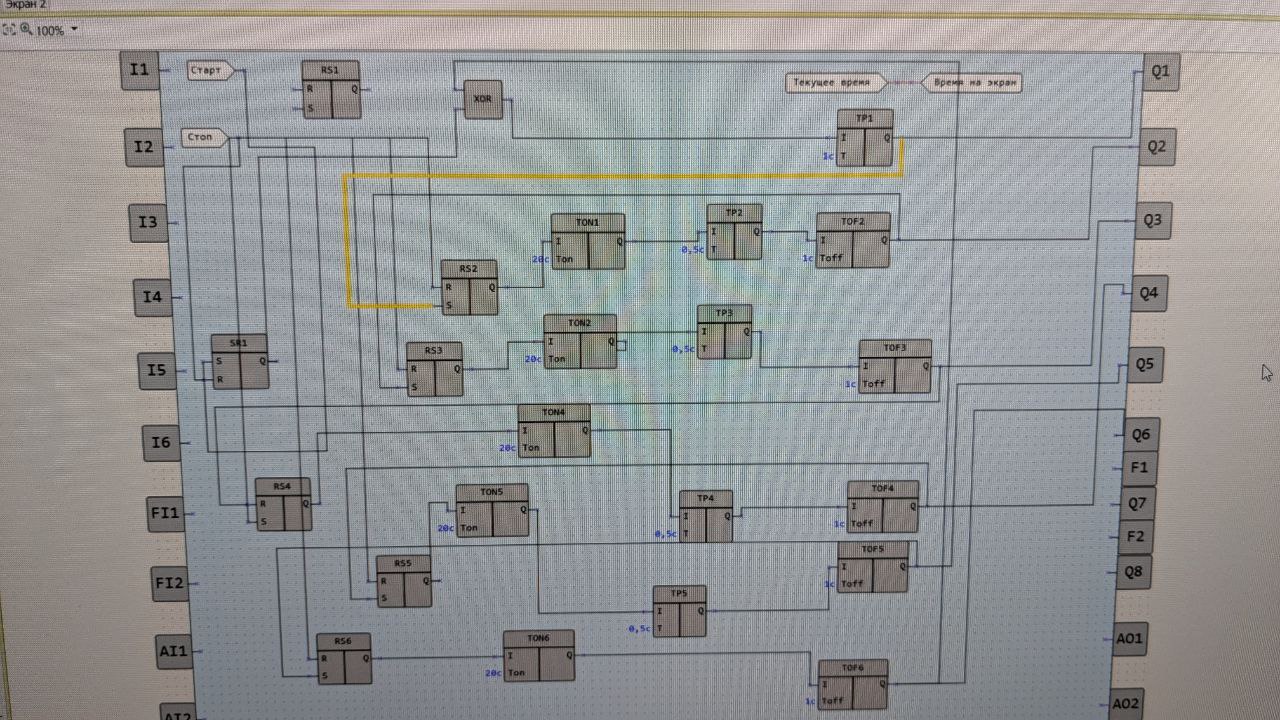

Я бы здесь применил подход шагового программирования, когда последующее состояние , отменяет предыдущее (stl инструкции). Одни таймеры, без счетчиков. Не знаю, реализуется ли это на Овне ...
Airat
Чем плох счётчик?
Anonim
Абсолютно ничем. Несколько вариантов решения
Anton
кардинально
Anonim
Конечно нет и я не хочу как то принижать чьи то способности и желание развиваться, наоборот , я только этому рад.
Anonim
Сначала пешком надо научиться ходить, а потом уж садиться за верблюда... А чел хочет, что б его сразу в мерс посадили.... Тогда навфига ему вообще знать это?
Anonim
Слишком много неизвестных: есть ли концевые выключатели положения клапанов, необходима ли индикация аварийного положения. Если у учебных целях то контроллер думает образами, а не последовательно, и нужно сохранять состояние последнего сработавшего клапана
