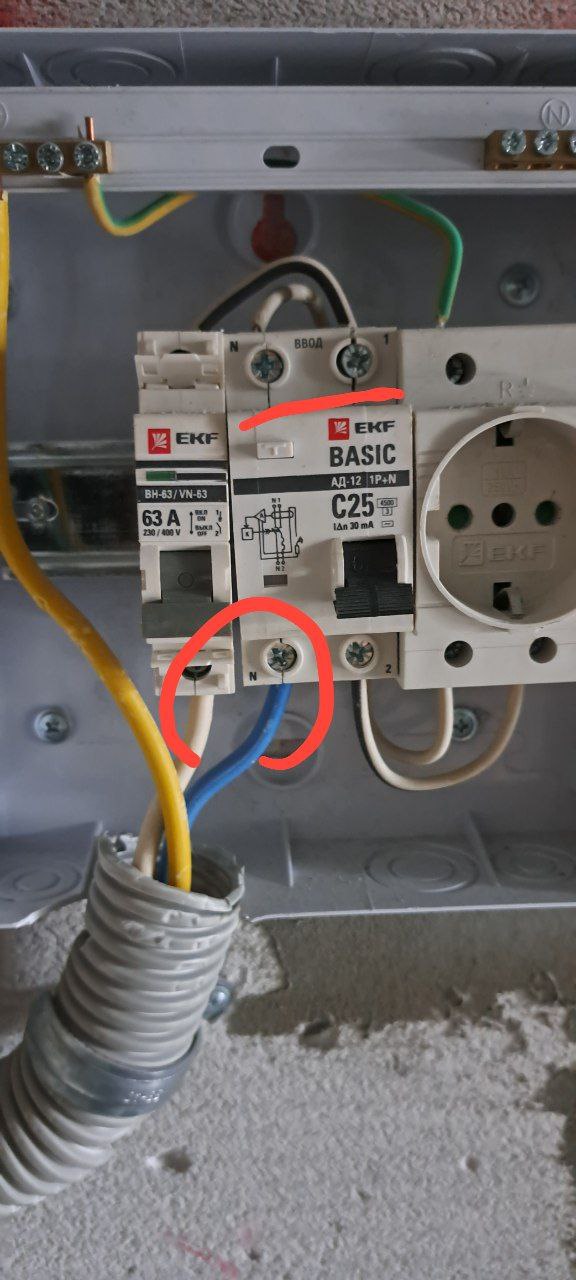

Ну да, такое ощущение, что дырочкой ошиблись. Там еще посмотреть, как нули после узо разведены. А то нулевых колодок маловато, кажется.
Ну да, такое ощущение, что дырочкой ошиблись. Там еще посмотреть, как нули после узо разведены. А то нулевых колодок маловато, кажется.
Комментарии: 40
Kadetkhv
Да согласен но там слаботочные суммарная нагрузка групы не будет превышать 16 а и скорее всего автомат не будет срабатывать а ток узо 3 нулевых шины для 2 узо и 1 дифа
Anonim
Автомат для защиты от КЗ, а не рабочего тока, так прям на нем написано кажется
Kadetkhv
Теперь давайте собирем все мысли в кучу и подведём итог ) я так понял нужно заменить 2 узо на 25
Dmitrijko
Угу и номинал автоматов подобрать тоже нужно. Или у тебя все 2,5 квадрата пойдет?
Kadetkhv
Можно его пересобрать по другому к примеру идёт узо и 3 автомата и так далее
Anonim
Для каждого УЗО нужна своя нулевая шина, иначе они будут постоянно выбивать
Zomanus
Короче третье и четвертое узо нужно выход в соседнюю клемму перекинуть. Если там один потребитель на одно узо, то норм. Но ток узо маловат, как по мне.
Kadetkhv
Ток освещение 1,5 а все остальные 2.5 и кабель на плиту 4кв Спасибо заметил Спасибо поменяю на 25
Anonim
Переделай и скинь фотку, чтобы я не волновался за тебя,а то мне идти спать ложиться скоро.
Zomanus
Входной автомат 63 а, что бы точно не сработал? Как рубильник поставили? На 63 а провод должен быть десять квадратов
Kadetkhv
я сегодня на сутках ) Все верно в квартиру заходит 10 кв и разводка в щите 10ка
Anonim
Ты на сутках, а меня 23:40, пора спать, а тут ты меня пугаешь на сон грядущий
Kadetkhv
Я как раз завтра смеюсь Вы только спать будете ложиться )сейчас у нас уже обед
Zomanus
И автоматы по 16 А...
Anonim
Автоматы защищают провода ниже себя, а не выше.
Kadetkhv
Я Щиток скорее всего пересобиру либо на 2.5 буду либо на 6 многожильной Просто искал нигде нет 6ки многожильной но была 10ка снег конечно намучался
Anonim

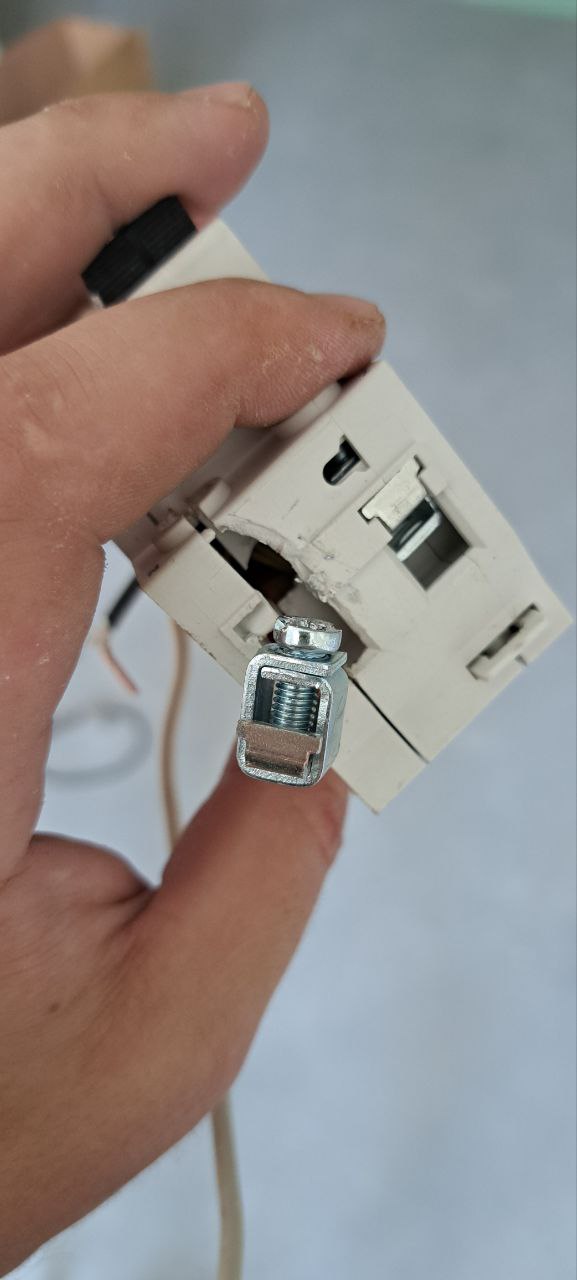

Главное ты больше дырочки не путай ( ), а то это наказуемо…
Kadetkhv

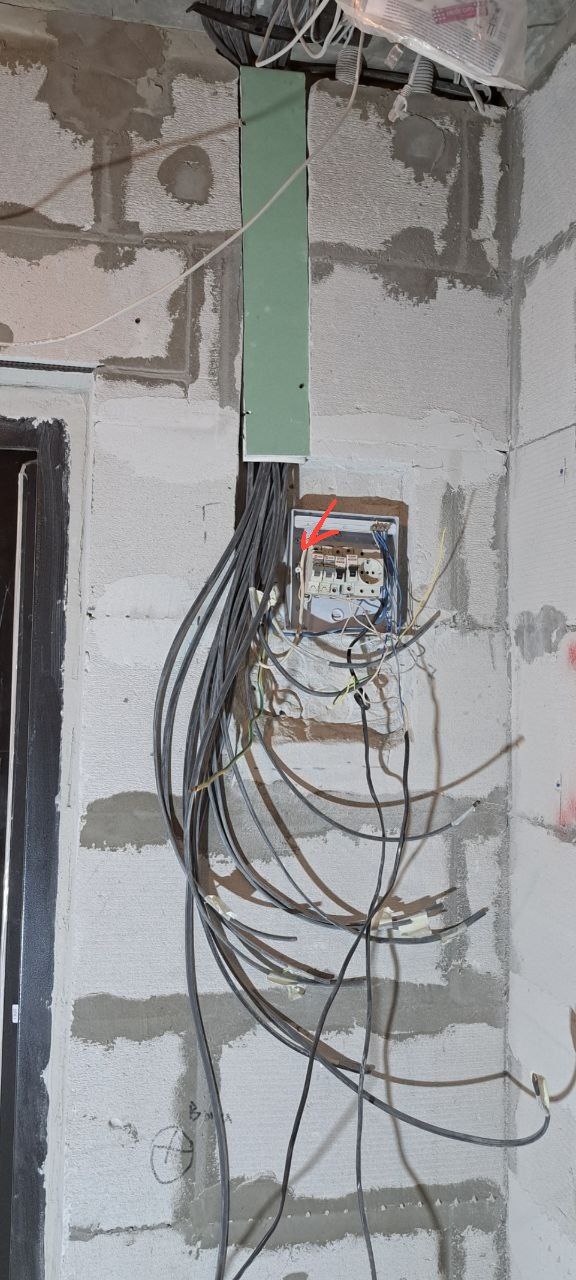

Вот такой от застройщика оставить )
Anonim
Исходный вариант?
Zomanus
На самом деле нужно считать потребителей, которые вы будете через каждый автомат подключать. У меня в комнате три автомата на свет, комп и силовую розетки. Ну и автоматы: свет 6А, комп 10 А, силовая 16 А. Что бы точно сработали. Вот и вам потребителей посчитать бы...
Anonim
Условно/ гипотетически, если у меня по правилам расстояние между розетками до 4 метров погонных и я не знаю что туда будет включаться, зарядка к телефону или электрокамин, как тогда считать? Защита должна считаться по размеру провода, не превышая его ампераж
Kadetkhv

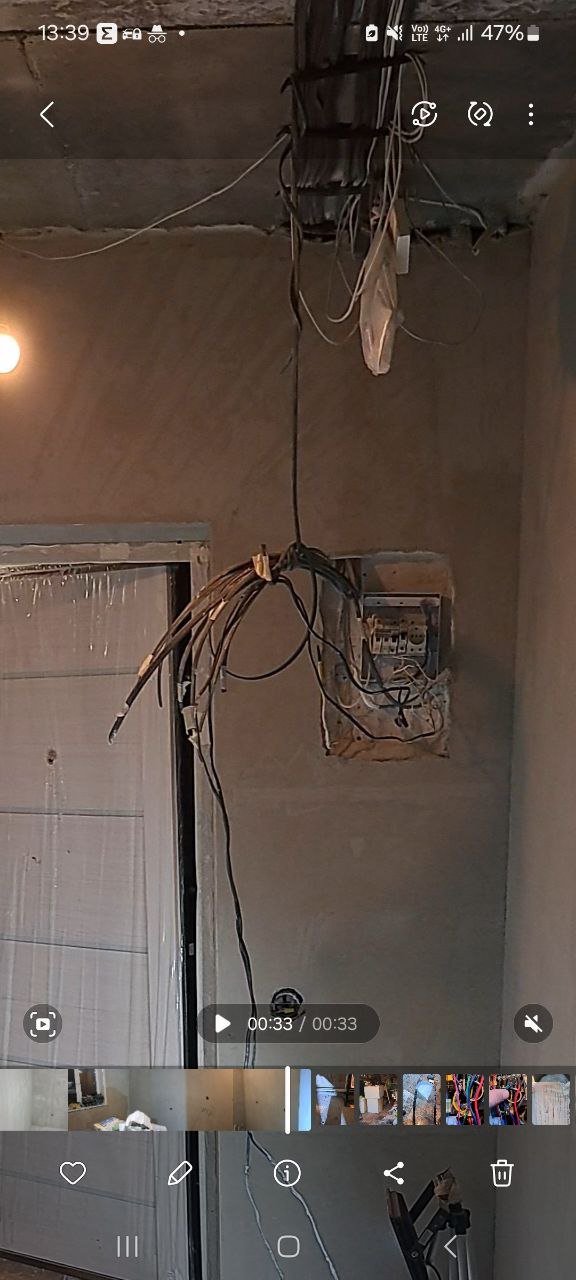

Это временный от застройщика у которого диф был сломанный и неправильно подлкючен
Aleksandr
Подскажите как может расшифровываться ШУкду
Kadetkhv
Шкаф управления Клапана дымоудаления
Aleksandr
Спасибо
Anonim
После узо нули должны дальше идти со своей фазой иначе их будет сразу выбивать если перепутать и ток не будет совпадать
Zomanus
УЗО по превышению тока не защищает в любом случае.
