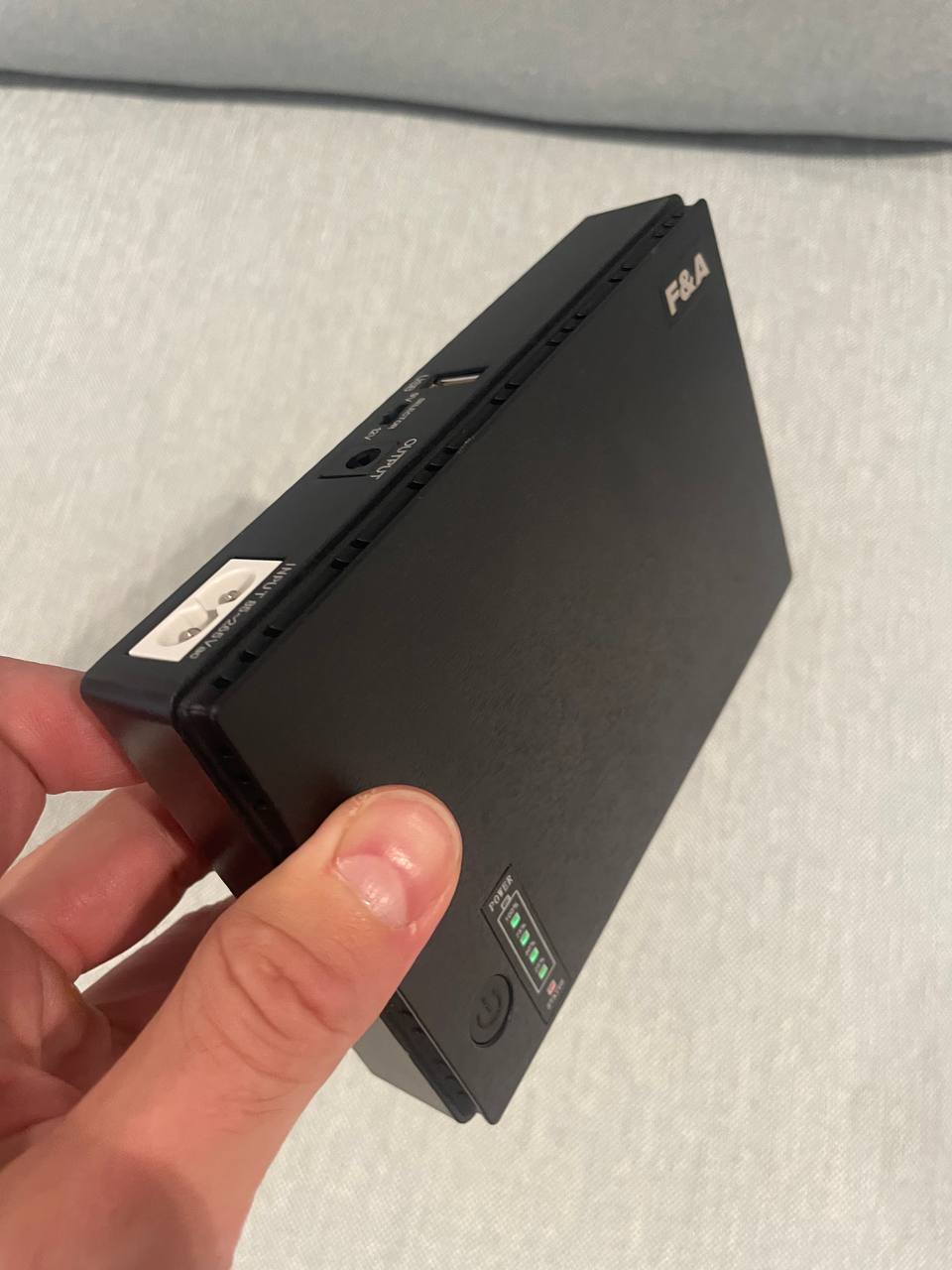

Всем привет. Господа, начинаются холода и есть жгучее желание этой зимой поразвлекаться углубленным изучением электротехники. Хочу собрать для себя ИБП-шку на подобии той, что на фото только бОльшего объемами и под свои нужды. ( хочу именно собрать, желательно с применением правильных компонентов с алика ) покупать готовую зарядную станцию под это дело я не хочу. Интересно разобраться во внутреннем строении. Подскажите с чего начать этот путь?
Комментарии: 18
Hardegor
Высоковат, но там в ногах обычные шпильки с резьбой с двух сторон, я их просто заменил) Скачать даташит на чип примененный этом ибп и разобраться как он работает)
Mihail
А собрать такое подобрав нужные компоненты по максимуму с алика возможно? А в качестве «мозгов» использовать esp32, например :) ?
Hardegor
Наверное можно, но количество тем для изучения вырастет на порядок)
Zoog
бесперебойник? без сиабилизации? и что там билять "на фото"?
Mihail
Это ИБП для роутеров и оборудования которое не требует большого энергопотребления. Работает как UPS. Когда есть сеть то байпассом выдает либо 9 либо 12 вольт, максимум 3A. Когда сети нет то переключается на встроенные аккумы ( внутри стоит 4 аккума 18650 ). Когда сеть появляется то переключается обратно на сеть и параллельно заряжает аккумуляторы. И так работает в течении полу-года \ года (как повезет), пока не сдохнет.
Zoog
ну так это из блоков делается - так и задумано?
Mihail
То что на фото это фабричное производство, там внутри одна плата и аккумы и все. Я просто для себя решил задание на свободное время придумать - вот попробовать собрать такое же из готовых модулей. Т.к. полазив по алику понял, что в целом это возможно - постоянно попадаются что-то около того, что может быть пригодно в этом случае, но цельной картины я в голове пока сложить не могу для себя
Zoog
ну да, надо знать качество этих блоков, подводнгые камни тож
Alexey
https://aliexpress.com/item/1005006351874821.html например такое берём как выходной стабилизатор.(от 5В на входе, для одиночного литиевого аккумулятора не подойдёт, от 2х последовательных уже должно работать) https://aliexpress.com/item/32690196601.html такое для зарядки аккумулятора(можно и свинцово кислотный заряжать) https://aliexpress.com/item/1005004349546561.html пару идеальных диодов(один от источника питания , второй от батареи до выходного стабилизатора) ну и какой-нибудь источник питания вольт 15В...24В с достаточной мощностью для одновременной зарядки и питания нагрузки. Я такое не собирал, кто собирал -поправьте
Nik
PD триггер + повербанк не рассматривали?
Mihail
Рассматривал, но это самый простой вариант который в целом мою задачу не покрывает. Мне хочется разобраться как устроен полнофункциональный девайс. Так-то у меня таких UPS-ов как на картинке уже два лежит, оба с перепаянными конденсаторами и с увеличинным объемом батареи. Но я хочу сделать устройство для бесперебойного питания MiniPC Beelink, чтобы его при потреблении ( 12v3a ) хватало на 5-6 часов работы в максимуме. Ну и руки тем самым занять и голову, так скажем, полезной нагрузкой. Я это не из нужды хочу, скорее из интереса
Nik
так это другое дело, тут и бюджет другой, можно рассматривать, просто первоначально звучит что нужно сделать за дарма и из готового.
Mihail
Ну вероятно я неправильно выразился. Да, я готов немного вложиться в эксперементы и в свое удовольствие. В идеале, чтобы и esp32 задействовать и поиграться с ним, попрограммировать. Вывод на дисплей сервисных данных от девайса и все в этом духе. Программирую уже 20 лет, а вот электроникой занимался кое-как только в 7-8 классе школы, надо закрыть "гештальт" :)
Nik
Честно говоря я люблю esp32, но оно тут не к месту совсем) у него очень хреновое АЦП да и еще медленное, что для преобразователей не очень, если оно как монитор какой нибудь окей, но точно не управление.
Nik
Если разбить на блоки зарядка, накопление, и преобразование то можно уже и вопросы задавать конкретные, сейчас только хотелки) .Для начала вы бы определились что вам конретно нужно в топологии, какая сборка будет? все что до 3S вам повышайка нужна, выше 4S уже понижайка, это про зарядку, от сети или другой источник? накопление окей это литий. О преобразователе что вы хотите узнать конкретно? один повышает другой понижает. Правильно заданный вопрос уже половина ответа)
Mihail
Спасибо, отметил это себе. С этих вопросв и начну
Anonim
INA229, ESP32, раз умеешь программировать, то вполне интересную поделку можешь сделать.
Anonim
https://github.com/tomek-szczesny/OpenUPS
