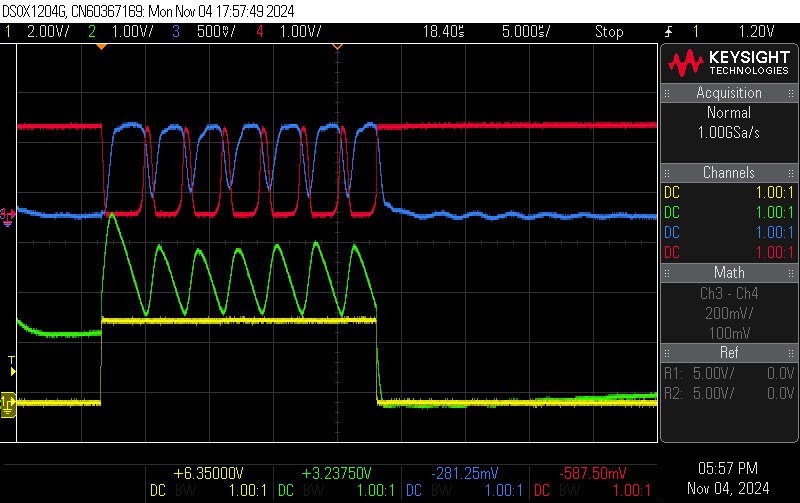

Добрый вечер. Имеется такая схема стабилизации тока и её осциллограмма (желтый - вход, зеленый - выход U1, синий - выход U2, красный - напряжение на стоке транзистора). Налицо самовозбуждение вокруг порогового напряжения транзистора. Какие шаги можно предпринять, чтобы при этом не испортить полосу пропускания?
Комментарии: 9
Firelander
поставить биполяр или полевик с как можно меньшей емкостью затвора, там всё равно не важно его сопротивление так как он работает в линейном режиме. Повысить требуемый коэффициент усиления от операционника путем уменьшения резистора R3, попробовать уменьшить R4 Возможно даже убрать инструментальник и завести вход измерительного резистора на операционник
Hardegor
R2 увеличить. А так-то лучше вначале промоделировать, а потом гадать)
Kest
Самовозбуждение происходит от операционника u1. Он работает по факту в режиме компаратора. Добавить резистор в обратную связь эдак на 470к- 2м. Увеличить r1 и c1. Так же имеет смысл глянуть r2 - точнее сколько на нем падает в пиках.
Hells
Фазовую характеристику в симуляторе постройте. Ванную что запаса по фазе не достаточно. Тупое решение уменьшить полосу. Правильное сделать цепь коррекции и/или поставить более быстрый оу с мощным выходом.
Kest
Это лишь увеличит период испульсов Точнее было бы правильным после оу ставить два биполярника в схеме повторителя.
Hardegor
Да его можно хоть до 10 кОм увеличить) Ток то мизерный.
Hells
Мощные биполяры вид вымирающий, так что имеем что имеем. Adsl драйвер туда вроде ths6012. И мосфет раскачает. Только не irl, а что-то старомодное вроде itf150, они лучше для линейных режимов.
Kest
Есть на 1-2ампера низковольтные биполярники. Которые вполне нормально вытягивают импульсные токи. Не мосфеты конечно, но в плане схемы вполне сгодятся. Можно еще взять к примеру пару ao3400 ao3401 . Они имеют малое напряжение открытия. Так же в повторителях хорошее решение - резистор между входом и выходом. Он подтягивает итоговое напряжение к входу, тем самым нивелируя падение на транзисторах. И убирая биение на выходе. То есть повторитель будет подключаться только в импульсе, когда мощности операционника не будет хватать
Zoog
Такие вещи нужно симулировать, вот так наглаз люди могут посоветовать разве что полное удушение
