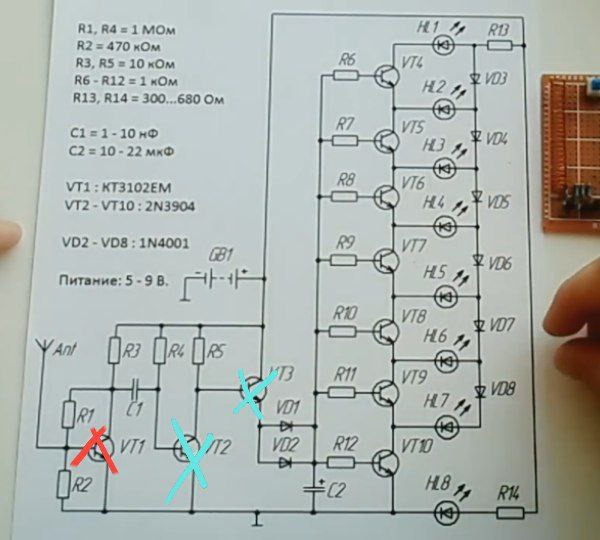

Там где красный транзистор я поставил ВС337 там где бирюзовый с1815 вроде Не знаю, собрал, схема ничего не даёт, должен был быть детектор ВЧ поля
Там где красный транзистор я поставил ВС337 там где бирюзовый с1815 вроде Не знаю, собрал, схема ничего не даёт, должен был быть детектор ВЧ поля
Комментарии: 16
Nkdo
Светится HL2 все время сам по себе Радисты сказали что нужны СВЧ транзисторы и диоды
Andrey
Если он постоянно светится, значит эммитерный повторитель VT3 выдаёт высокое напряжение, это значит, что VT2 закрыт, это значит, что его рабочая точка выставлена неправильно ( либо реально сигнал ВЧ или помехи зашкаливают), и тока базы через резистор R4 недостаточно для открытия VT2. Попробуй откинуть конденсатор С1 и уменьшать R4, добейся, чтобы светились нижние светодиоды. Про ВЧ я пока молчу, добейся, чтобы хотя бы индикатор правильно работал.
Nkdo
А что он должен делать если поля нету? Не светится вообще ? Понимаешь в чем проблема я не могу проверить индикатор без рабочей схемы повторителя которая к антенне подключена
Andrey

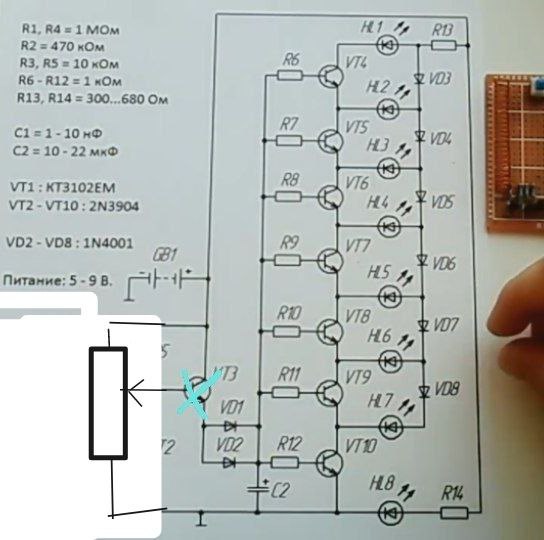

Подключи подстрочник так. Покрути, посмотри как ведут себя светодиоды.
Nkdo
10ком хватит?
Andrey
Да, только надо отпаять коллектор VT2 и R5, чтобы не мешали.
