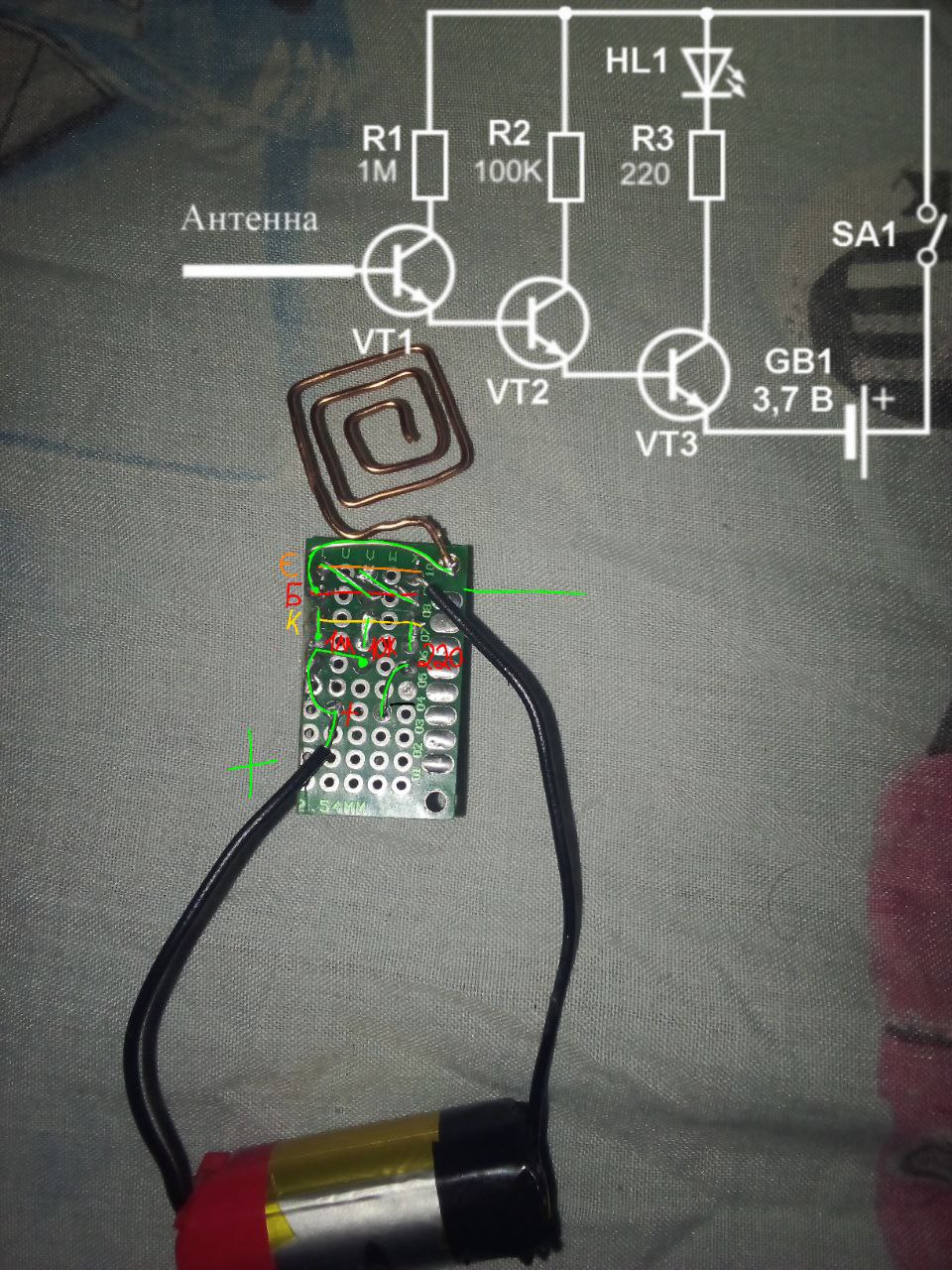

прошу прощения не бейте пожалуйсто, в последний раз спрашиваю. что я не так спаял или схема говно? мне кажется что резистор не тот взял
прошу прощения не бейте пожалуйсто, в последний раз спрашиваю. что я не так спаял или схема говно? мне кажется что резистор не тот взял
Комментарии: 8
Doctor
оно вообще не светит типа?
Vyxxar
пга....
Doctor
напомни, какой у тебя любимый диод?
Vyxxar
их распиновку я понял верно я подключил вме как нужно, что такое даташит не знаю, но этот аналог должен быть подходящим нету такого, всех люблю по своему
Elektrougli
в даташите написано какая нога транзистора в этом корпусе соответствует схематическому изображению. Где ты взял инфу о том, где у твоего транзистора коллектор, а где база - хз, возможно прозвонил, однако это маловероятно
Vyxxar

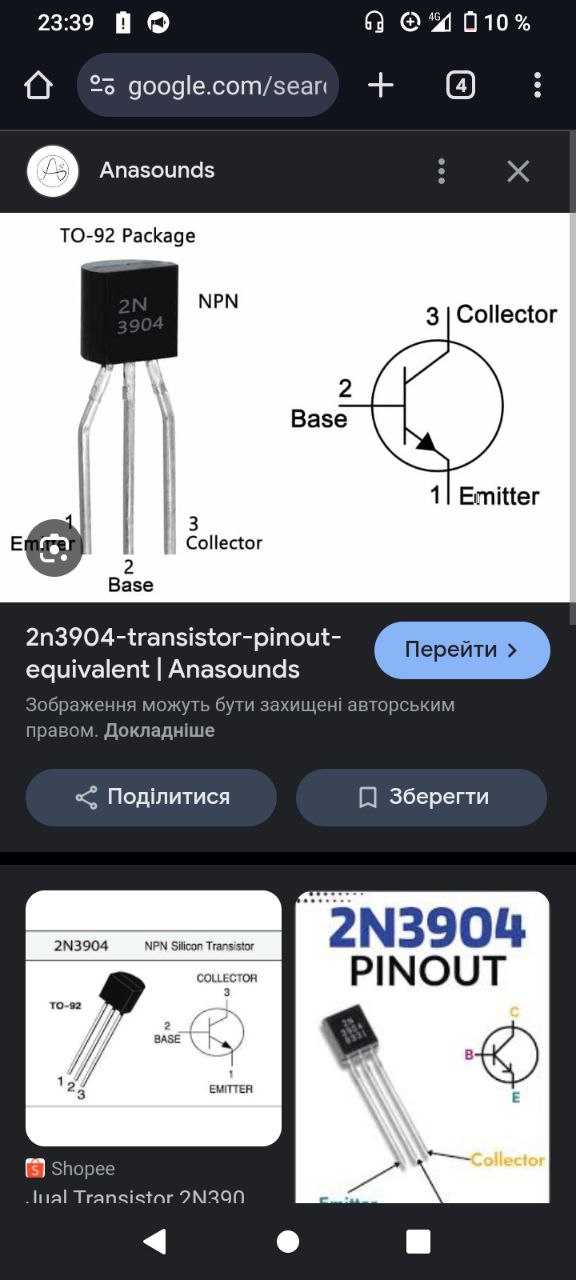

можно загуглить название транзистора и посмотреть про него почти что все, так что в том как я спал транзисторы я уверен
Elektrougli
Гугли даташит и смотри в нем картинки, а не сайты
Elektrougli
ты просто не посмотрел на даташит транзисторов и впаял как захотел. ноги у транзисторов не там, где их условное обозначение
