коллеги, Добрый вечер! подскажите пожалуйста, если кто-то знает.. Есть реле контроля фаз 3UG4512-1BR20 сименс, срабатывает ложно, причем в совершенно случайные моменты (как при питании нагрузки, так и при хх). Сама релюшка выполнена без входа в нейтраль , а сеть с нейтралью. Может ли быть в этом причина? По замерам, напряжения стабильно 238-245 на протяжении дня, фазовые углы 0 120 -120 +-.
Комментарии: 66
Vitaliy
Ищи плохой контакт в уставшем автомате или болт соединении
Viktor
Срабатывает по высокой или по низкой?
Tim
таких данных нет. пс можно сказать новая, оборудование новое. на среднем напряжении пс тяговая нагрузка, но как показали замеры особого влияния на 0,4 не оказывает
Viktor
А оно и не определяет мин-макс. Только потеря фазы и чередование. Схема щита есть? И не надо в личку писать
Tim
схемы щита нет, только принципиалка 10/0,4 и 220/27,5/10
Viktor
Показывайте принципиалку, и указывайте, где стоит ваше реле
Tim

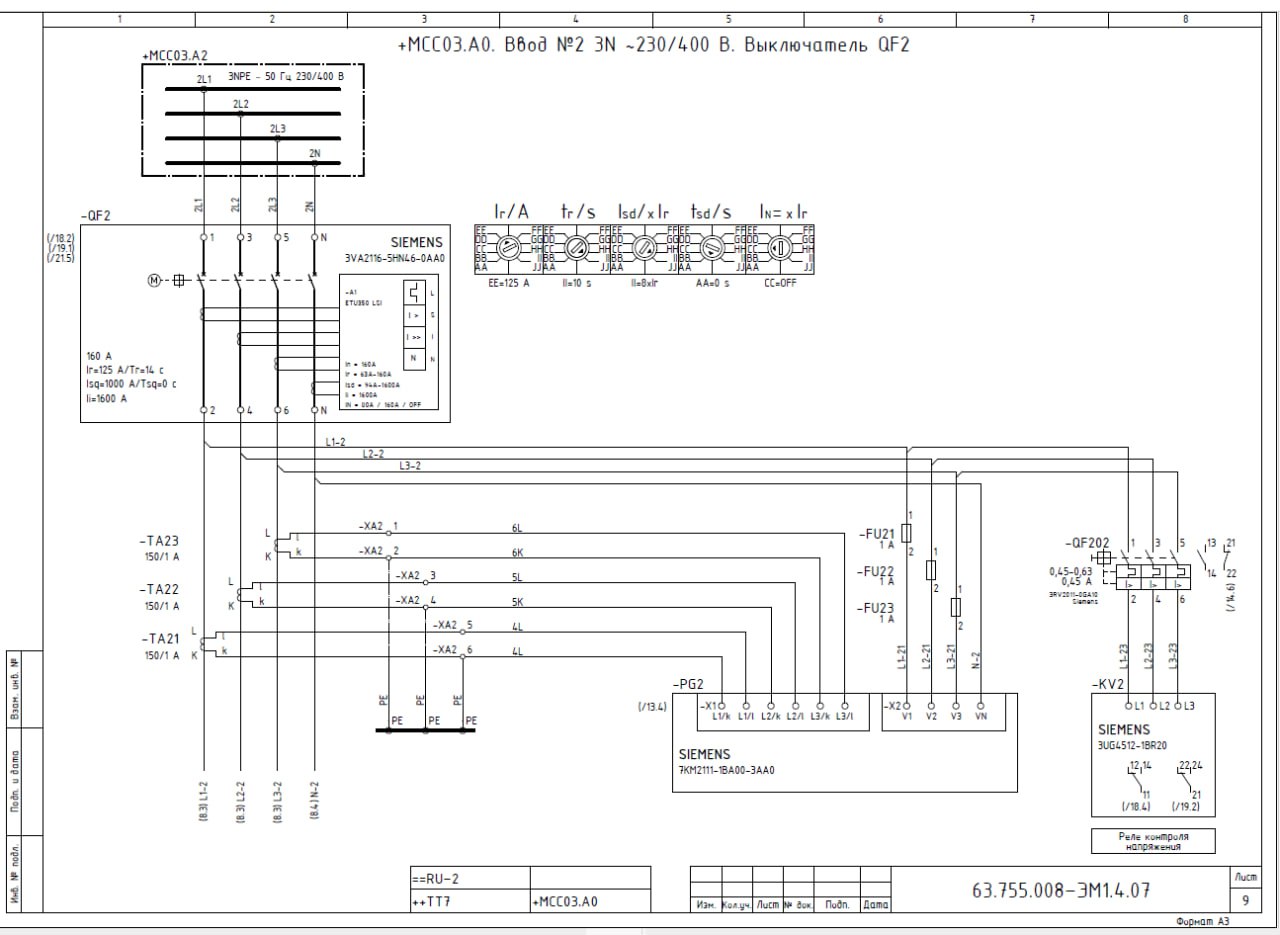

0,4 откопал. реле справа внизу
Viktor

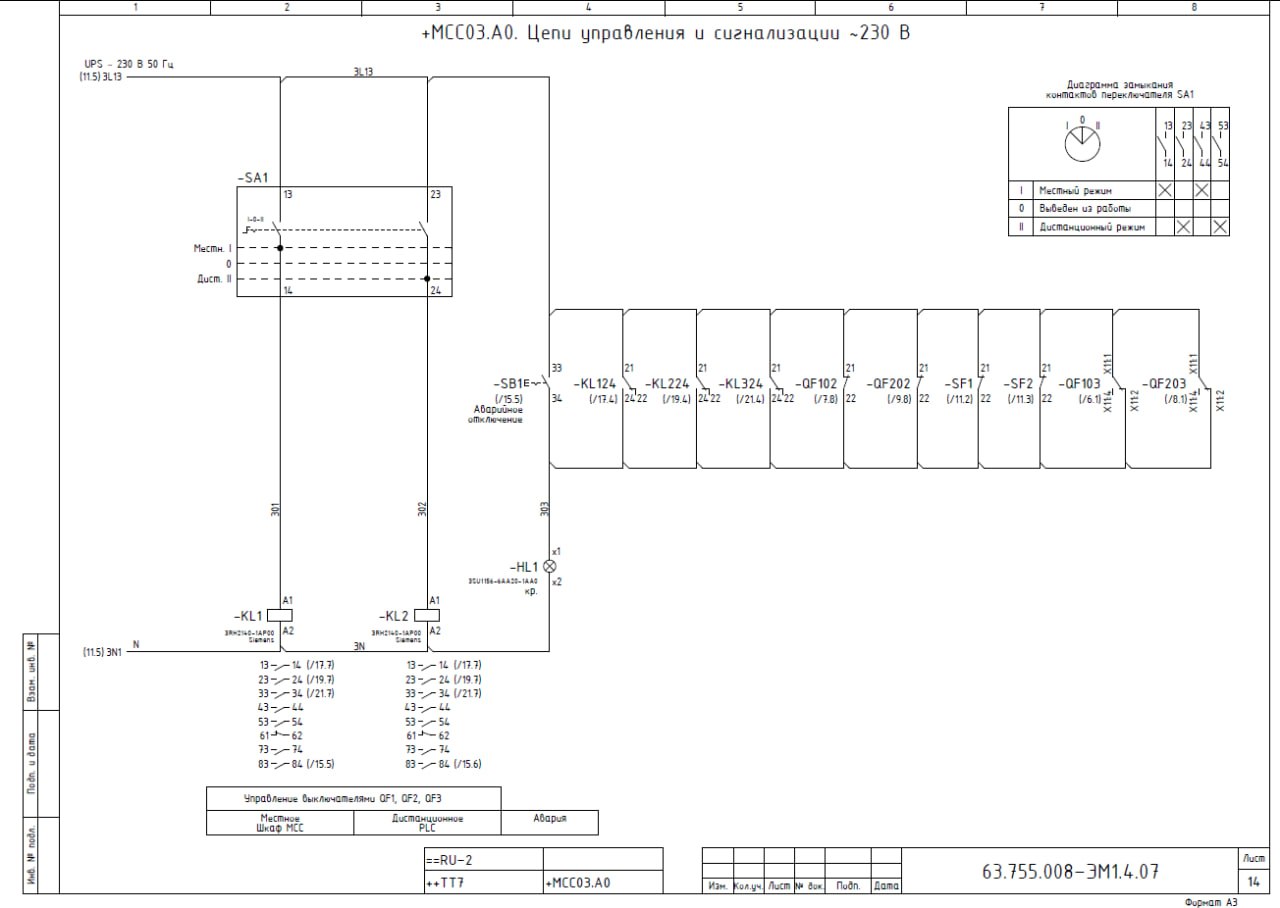

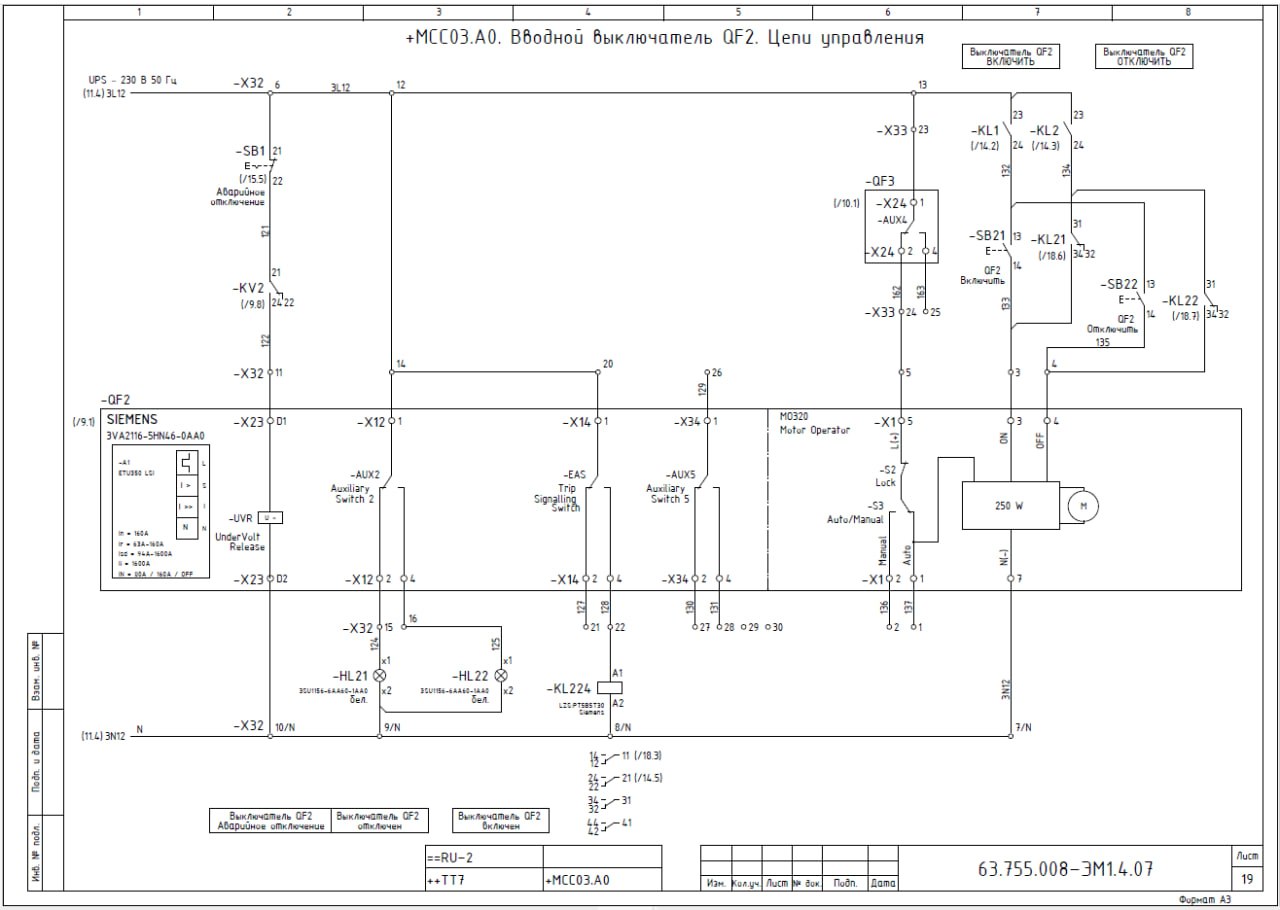

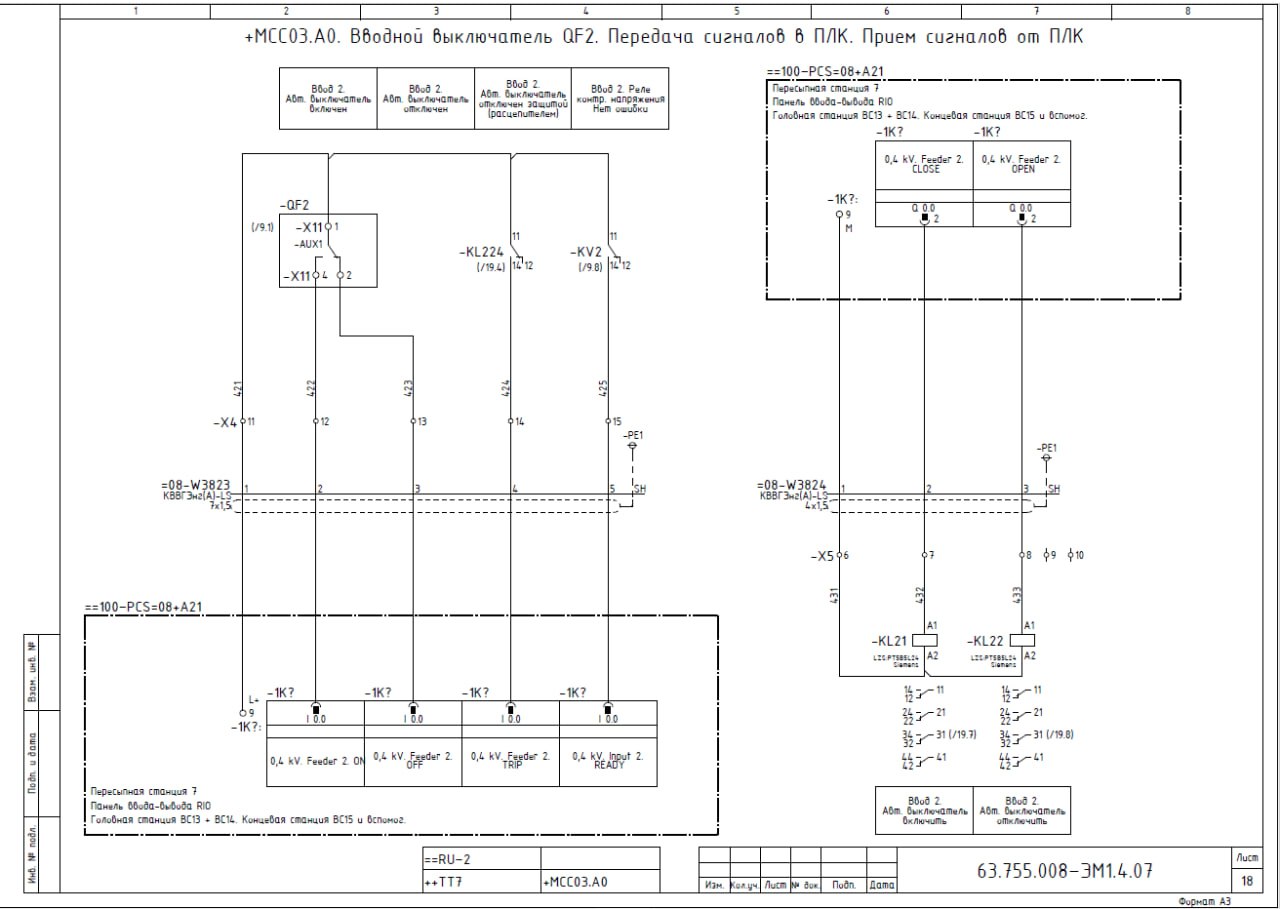

14, 18 и 19 лист показывайте А лучше сразу полную схему
Dmitriy
Самый обычный
Valentin
Двойной проходной ...
Dmitriy
Да По крайней мере на этикетке так было прописано
