Добрый день! Ждём оборудование 380 kVA. Оборудование будет в цехе. Планирую пробросить от распределительного шкафа по лоткам два кабеля впараллель (чтобы было легче гнуть и пробрасывать). Я посчитал, что по максимальной нагрузке 380кVA для трехфазки 380 в кабели должны быть на 575A Вопросы: 1.Двух кабелей ВВГнг(A)-LS 4х120 многопроволочных (номинальный ток 281 А) - хватит или нужно брать с запасом? 2.Коллеги предлагают взять кабель КГ (мол его легче пробрасывать), но по мне резина со временем сохнет быстрее и она горючая? 3. Какой бы вы кабель взяли на моем месте?
Комментарии: 34
Dmitrijko
Точно не кг. Лет через 10-15 он кончится.
Younger
ВВГнг но много проволочный
Nikita
После 50мм уже все только многопроволочные идут
Doctor
Да конечно Есть и 240 моножила
Alex
она же ведь секторная будет там?
Doctor
Ну и что?
Alex
а под какие соединения секторную жилу заводят? на шину какую-то спец формы?
Doctor
Она везде будет секторная. Через наконечники куда угодно
Alex
обычные круглые наконечники обжимают в форму сектора и погнали?
Doctor
Любые жилы на таких сечениях требуют установки наконечников Там со срывным болтом наконечники традиционно применяются. Им пофиг на форму жилы
Aleksandr

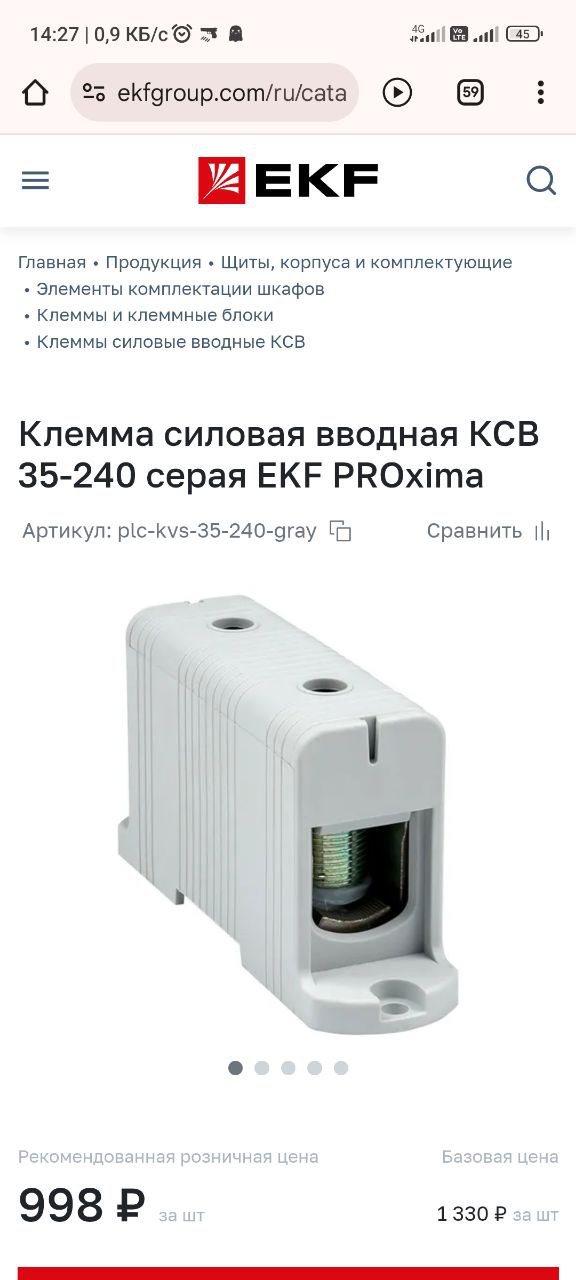

И сюда тоже?
Lemon
Да вот именно. 185/240. Достаточно легко и недорого
Doctor
Ты пробовал запихать 185 в такую клемму?)
Aleksandr
Неа, поэтому и спрашиваю, раз до 240 квадрат клемма. Максимум с чем я работал это ПУГВ 120
Doctor
У нашего молодого нефтяника полно таких клемм, горят как спички.
Igor
Не везде наконечники одинаково полезны)
Doctor
Поэтому на большие сечения и нагрузки только наконечник и шина И сколько тут квадрат?
Igor

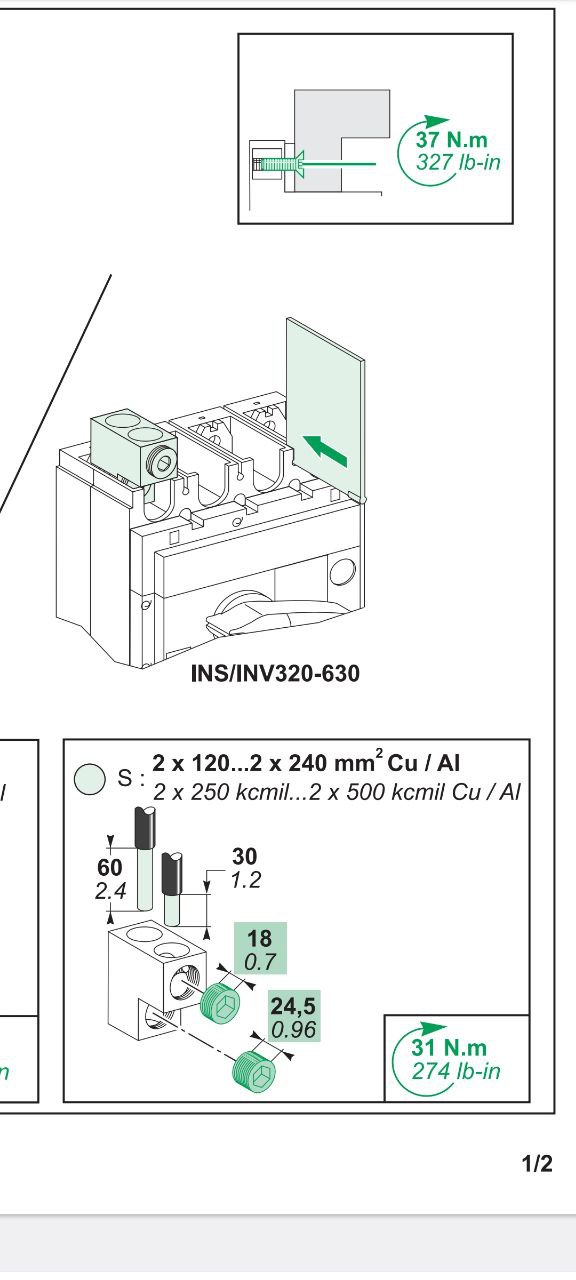

Не знаю сколько тут. Но ты пишешь, что везде только наконечники. По факту- могут и в автоматах быть гнездовые контакты, для присоединения без наконечника. Все зависит от конкретных условий. Был случай, когда на 1 полюс 4 240х жилы подключали -через заводской расширитель для автомата SE
Doctor

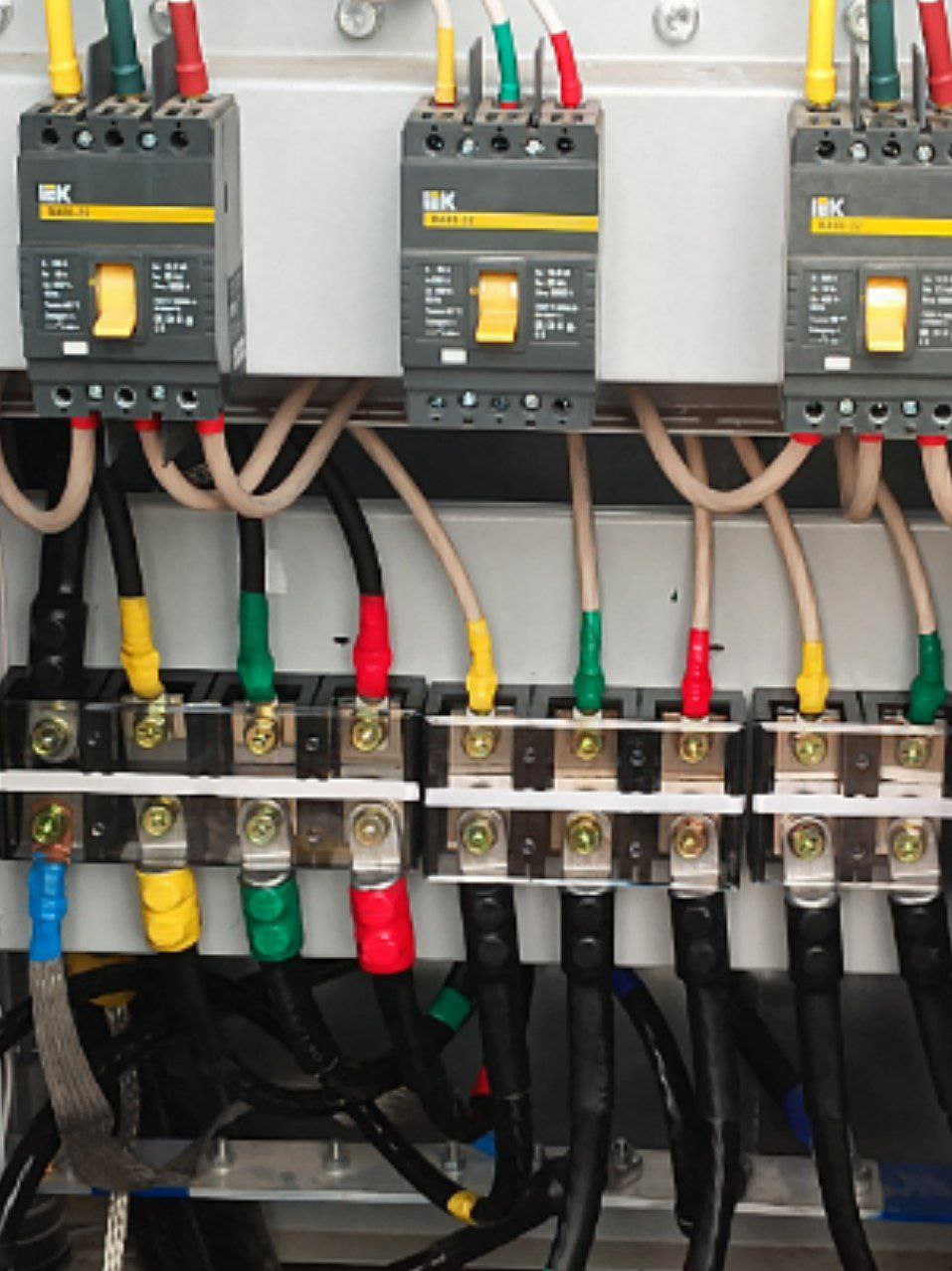

На большие нагрузки лучше вот так В РФ гнездо редко применяется для токов больше 100А
Igor
Редко. Но случается. Но у нас был случай, когда в действующей ячейке надо было подключить 4×4×240) допшины было некуда лепить...расширители вводов-влезли только клеммники. Вот такие , только на 4 присоединения каждый) Так то да, обычно сначала на шину, потом на автомат, когда место позволяет
Viktor
Знакомые клеммы)
Doctor
Твои ж Сколько там сечение?
Viktor
150
Doctor
Кстати надпись 16 bis 150 мягко намекает на то что этот контакт до 150 квадратов
Viktor
Ты прям Шерлок)
Doctor
Элементарно Ватсон
Alex
это, возможно, больше для тех случаев, когда ток небольшой относительно, а расстояние велико
Lemon
Шестигранные они в итоге получается. Или со срывными болтами
Doctor
Я бы взял 4*240 по алюму и не парил мозг
Viktor
А вы ток 281А откуда взяли? И какая длина кабеля будет?
Lemon
2 аввг 4х185
