У кого есть опыт переделки БП АТХ, у меня похожий БП на 300в и 1.5А при токе более 50% от максимума и напряжении 30% от максимкма начинает верешать.. вроде нужно изменять параметрв корректирующей цепи у ТЛ494.. вот только методуку я не смог найти ..
У кого есть опыт переделки БП АТХ, у меня похожий БП на 300в и 1.5А при токе более 50% от максимума и напряжении 30% от максимкма начинает верешать.. вроде нужно изменять параметрв корректирующей цепи у ТЛ494.. вот только методуку я не смог найти ..
Комментарии: 10
Doctor
небось еще в ограничении тока)?
Ll2
Нет, только в режиме стабилизации напряжения.. Стабилизации тока нету в этом бп. Есть только защита от перегрузки по току.
Doctor
Проверь электролиты.. Если все ок..тогда цепь осс подбирать. Немного пленочных конденсаторов и подстроченый резистор 50кОм и погнали)
Ll2
Электролитов там 3 шт по 47мкф ..макс. ток 1.6а А в каких точках настриватть цепь ОС на низком и на высоком напржении ?
Doctor
по 47мкф? тогда понятно чего его колбасит
Ll2
Да 47мкф .. он же высоковольный )) 300в.. Я смотрел емкость на выходе советского лаб.блока Б5-50 там вообще 40 мкф на выходе, правда ток 0.3А и напряжение 300в
Sgtraf
было бы больше, то это уже был бы сварочный агрегат.
Doctor
тоесть я правильно понимаю что обычный 12В атх переделан в Uвых. 300В ?
Ll2

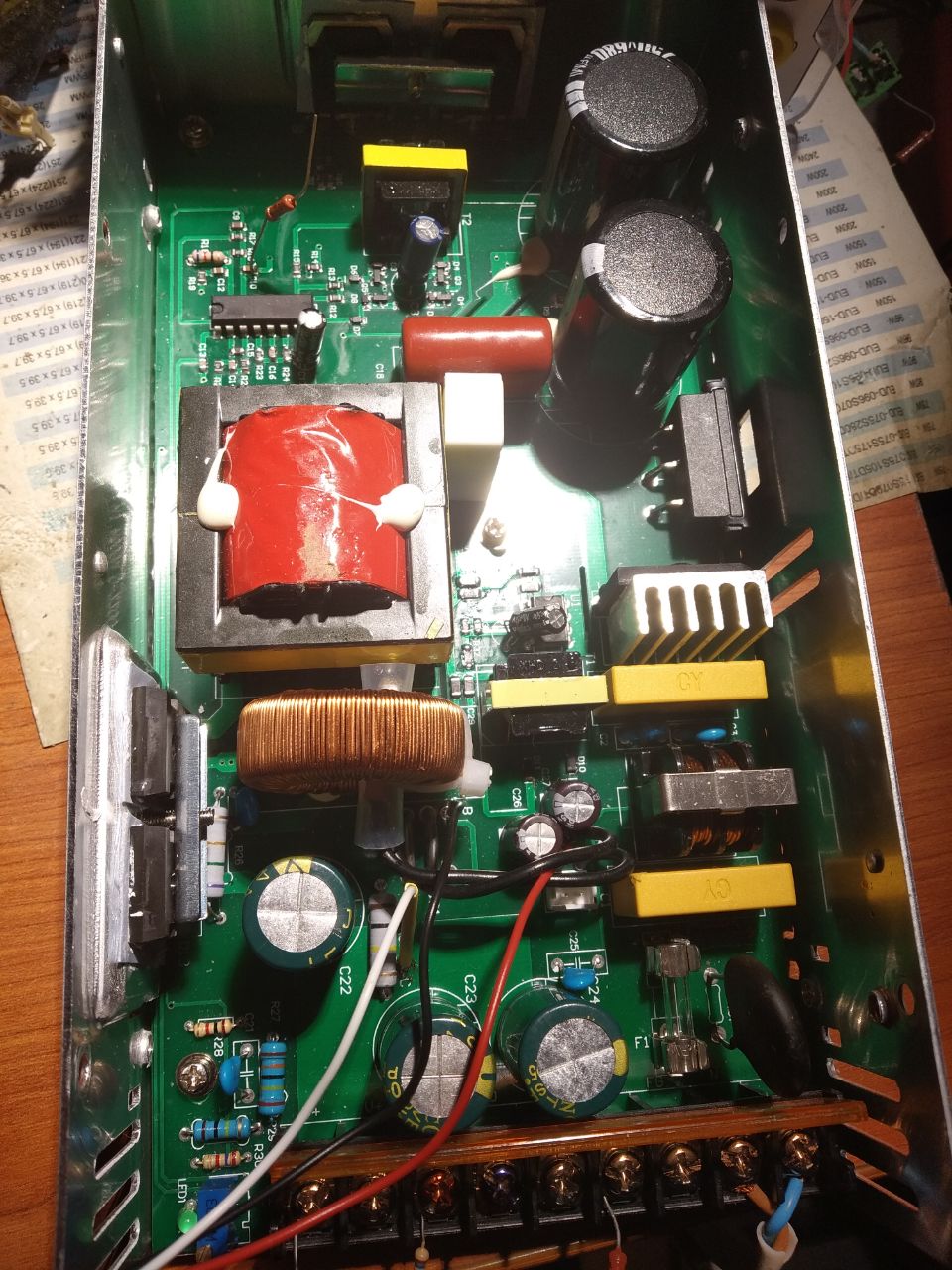

Нет.. куплен готовый китайский БП на 300в 1.6а .. схема схематехника аналогична атх ( tl494 ключи на мосфетах , дижурка, выпрямитель на мосте) Внешний вид
Doctor
тогда магазин емкостей и подстроченик в помощь..если все исправно.
