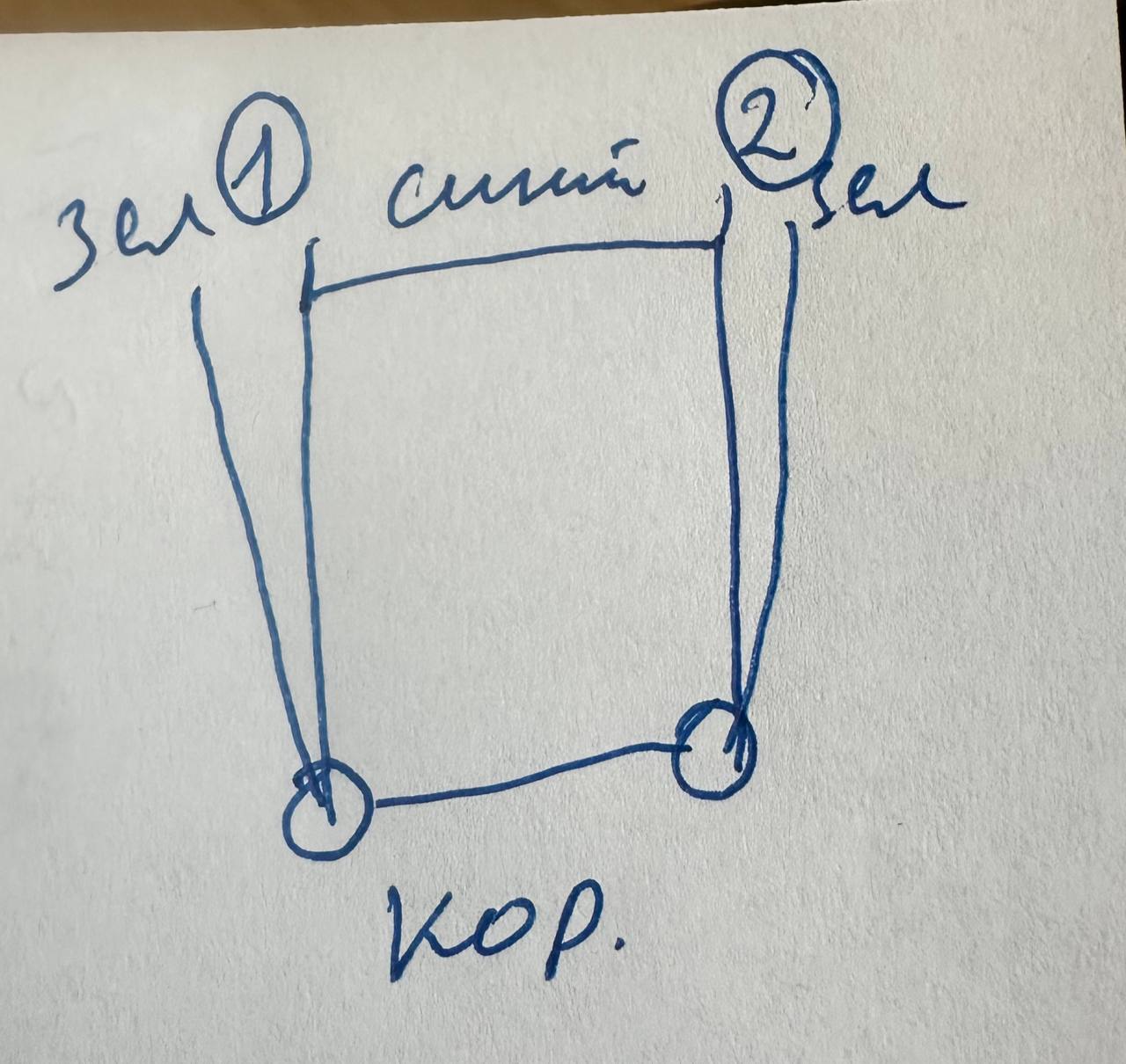

Прошу помощи. Позвали поставить розетки и выключатели. На картинке схема проложенных проводов на светильники над прикроватными тумбочками (1) и (2). Снизу кружки - выключатели. Концы синих проводов торчат в местах светильников, но при этом звонятся между светильниками и выключателями. Концы коричневых не звонятся на светильниках, но звонятся между выключателями. Зеленые звонятся от выключателя до светильника (между собой не звонятся). Какая могла быть идея у автора? P.S. схему упростил т.к. по факту зеленый в выключателе звонится на коричневый на светильнике. Зеленые на светильнике никуда не звонятся. P.p.s. От каждой тумбочки идет трехжильный провод к выключателям на входе в комнату. Думал использовать их для проходных/перекрестных выключателей общего света.
Комментарии: 63
Domenik
От плит перекрытия не более 200мм; в штробе не менее 5мм м/у кабелями. Можно гадать очень долго!:) Есть вариант, что коричневый и зелёный это фаза,
Artem
Для розеток отдельный провод между «тумбочками» проложен. 4мм! с него предполагал питание на светильники брать. Квартира чудес ))
Domenik
Сложно что-то сказать по беседе, лучше видео:) Чудес не бывает! Бывает нет контакта, где он должен быть или есть контакт, где его не должно быть , вот и фсё!:)
Artem
Ща )
Sophos
Модно все де нарисовать схемку со всеми проводами, что б мы не фантазировали? Но скорее всего тут над каждой тумбочкой умный выключатель должен быть
Artem

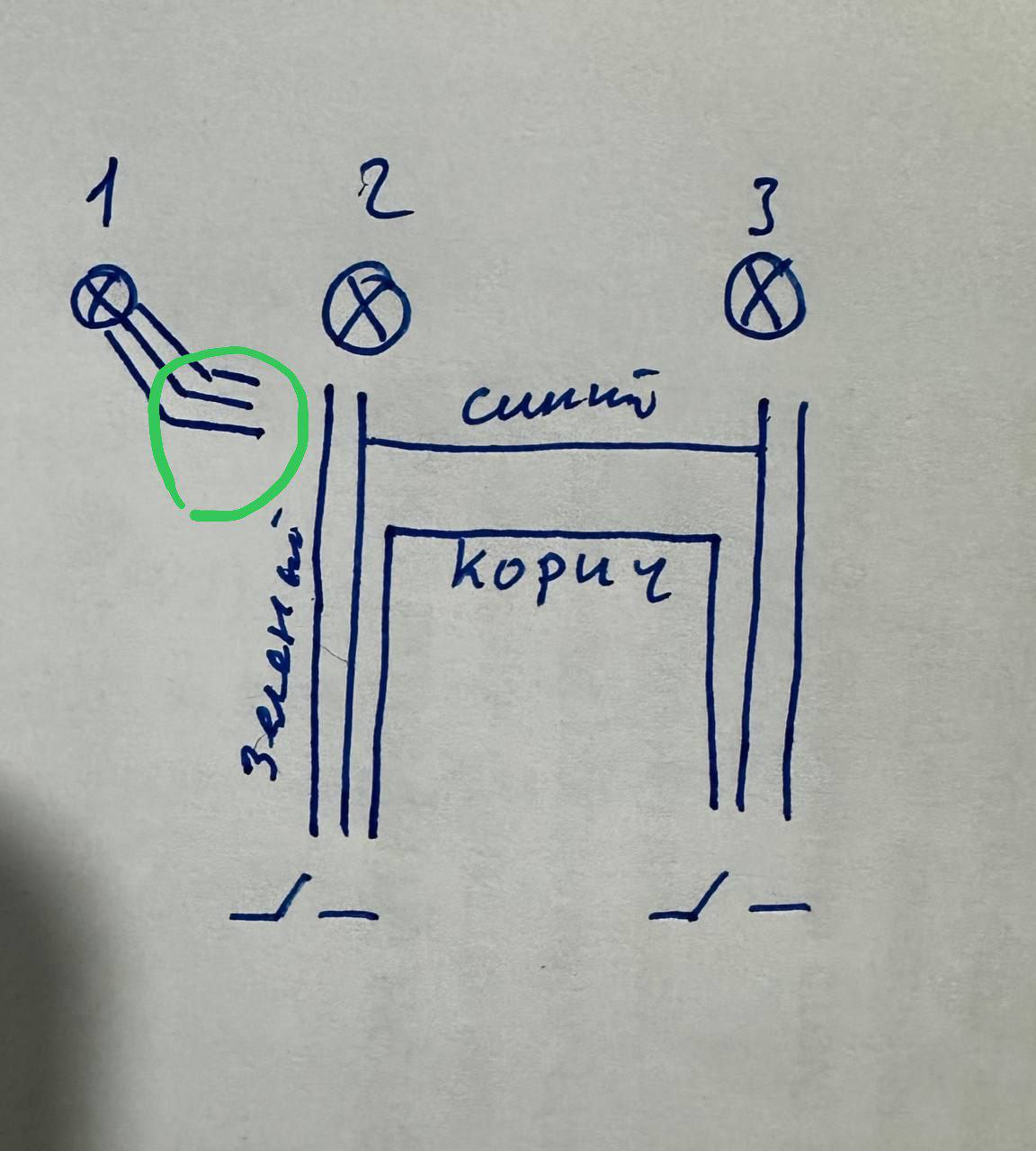

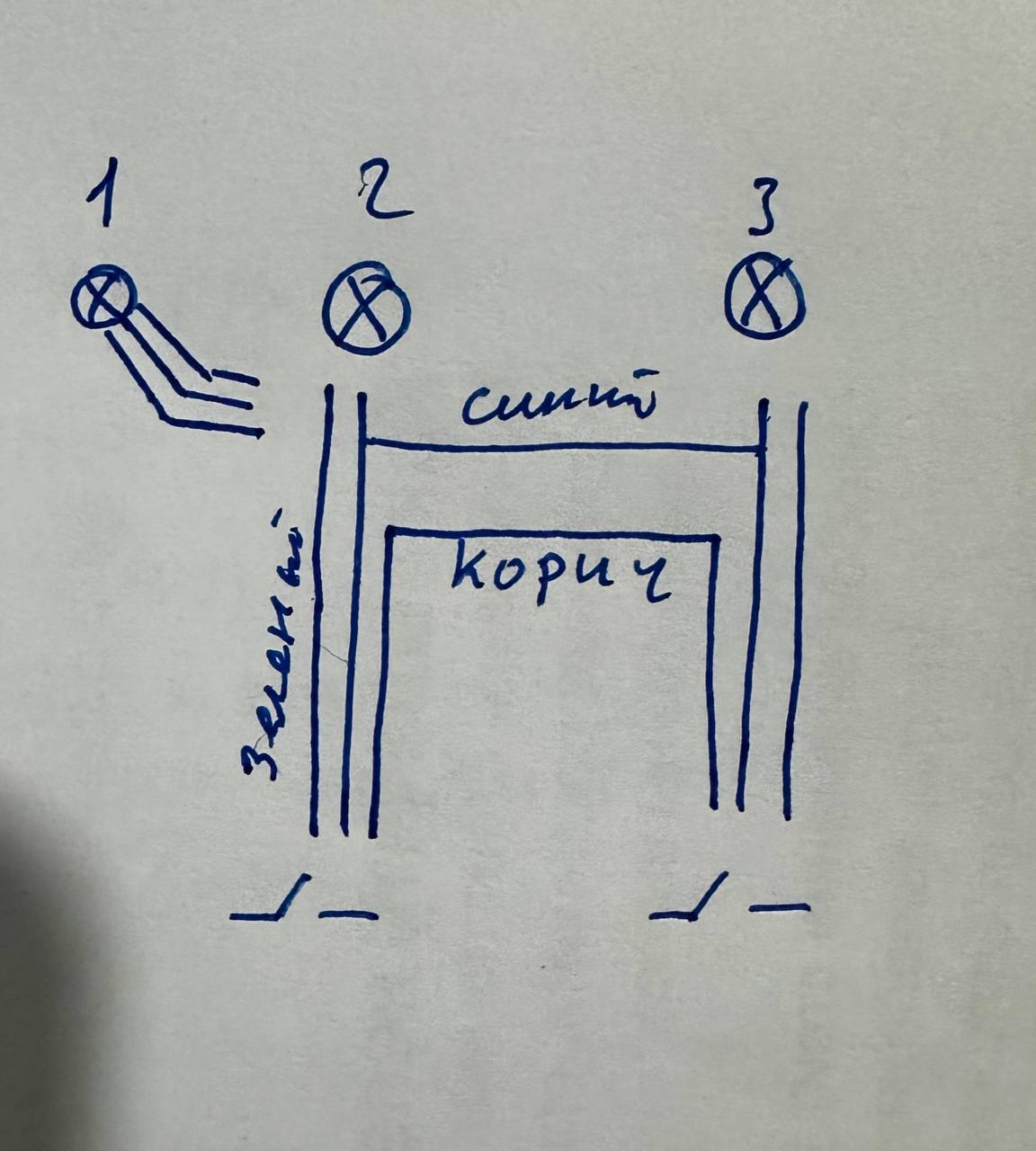

Доброго дня! В продолжение задачки. Нарисовал схему (прошу не пинать ногами), где 1, 2, 3 светильники. А между ними лежат указанные провода. Задача сделать, что бы 1 работал отдельно от 2. Места соединений проводов недоступны из штукатурки торчат только хвосты. Может у кого-нибудь есть идеи? (Кроме диодных сборок) P.S. если поможет, то между выключателями есть свободный 3х жильный кабель..
Aleksandr
1 связан с 2 напрямую?
Artem
Да, от 1 хвост торчит к проводам светильника 2.
Aleksandr
Никак, релюхами только с беспроводным выключателем
Artem
Фазу и ноль на постоянку закидываю к 2. Там ставлю реле и беспроводной выключатель?
Aleksandr
Сюда релюху в разрыв цепи (под люстру или как спрятать) а выключатель в коробку, или взять тот что на батарейках/пьезе https://ozon.ru/t/mbxBj3j Себе заказал такое, советовать не буду пока, не тестировал
Artem
Спасибо за идею. Про беспроводные выключатели и забыл.. Может быть есть модуль беспроводного выключателя , который можно подключить под обычный/ нефиксируемый выключатель? Что бы внешне всё было единообразно Тут рамка 3 поста, 2 выключателя и розетка.. рядом ставить ещё один другого цвета не хочется..
Aleksandr
Есть, гляньте на озоне "умный выключатель". Но ему нужен ноль (можно подключить конденсатор и вроде как ненужен, но нужно смотреть конкретную модель), зато можно управлять алисой/телефоном
Artem
Спасибо. Гляну. Ноль и фаза и земля есть :)
Sophos
Питание где? Или его еще нету? Посмотри проходной выключатель в дизайн, например у лизарда точно есть проходные в стиль обычного
Artem
Питание на любой выключатель могу подать независимо. А чем мне проходной поможет?
Sophos
Тем, что к нему любое реле присобачить можно управляющее
Aleksandr
Щас подумал, если использовать беспроводные выключатели что я кинул, немного иначе надо. В подрозетнике сделать коробку, замкнуть фазу клемником и уже около 2 светильника поставить 2 реле
Artem
Ага . Я понял )). Или двухканальное реле. Спасибо! Теперь ищу эмулятор беспроводного выключателя ))
Artem
Предложили взять 2 умных реле, например от aqara. И с помощью них настроить включение. Одно реле подключается к двойному выключателю типа кнопка. Второе реле ставится возле светильника и уже там переключает фазу по выходам, получая, силой мысли, команду с первого реле какой светильник включать. На следующей неделе буду экспериментировать, если бюджет согласуют
Artem

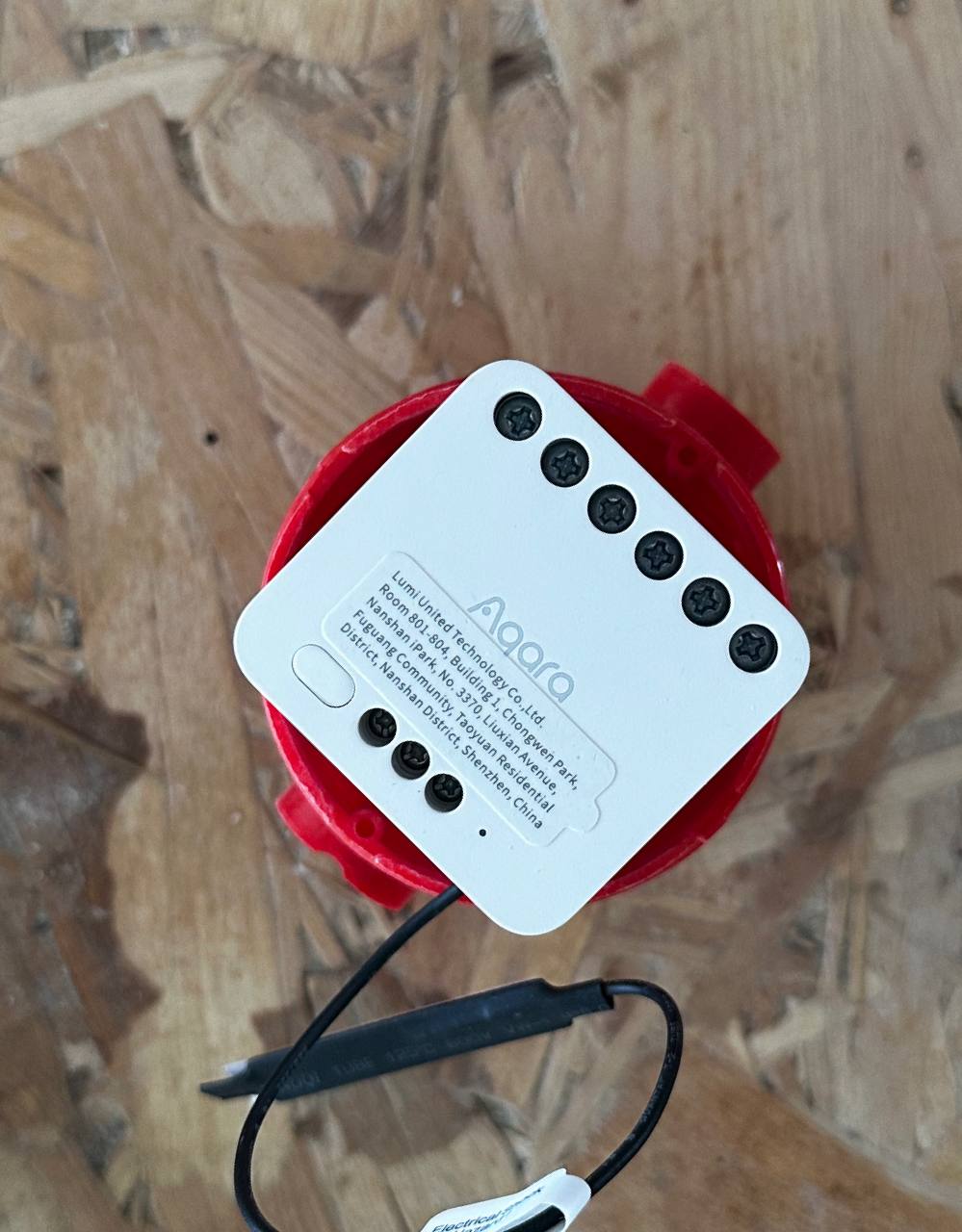

В продолжение истории )) Поставил два двухканальных реле aqara. Одно принимает сигнал с двуклавишного выключателя и передает сигнал о событии на второе реле подключенное возле светильника 2. От второго реле записаны светильник 1 и светильник 2. Ну и благодаря наличию постоянных фазы и нейтрали возле светильника 2 - появилась возможность поставить электропривод для штор ‼ уважаемые коллеги ‼ Пожалуйста кидайте ноль к выключателям, что бы была возможность без танцев с бубнами ставить умные выключатели и реле! Ну и подрозетники большие ставьте, по возможности..
