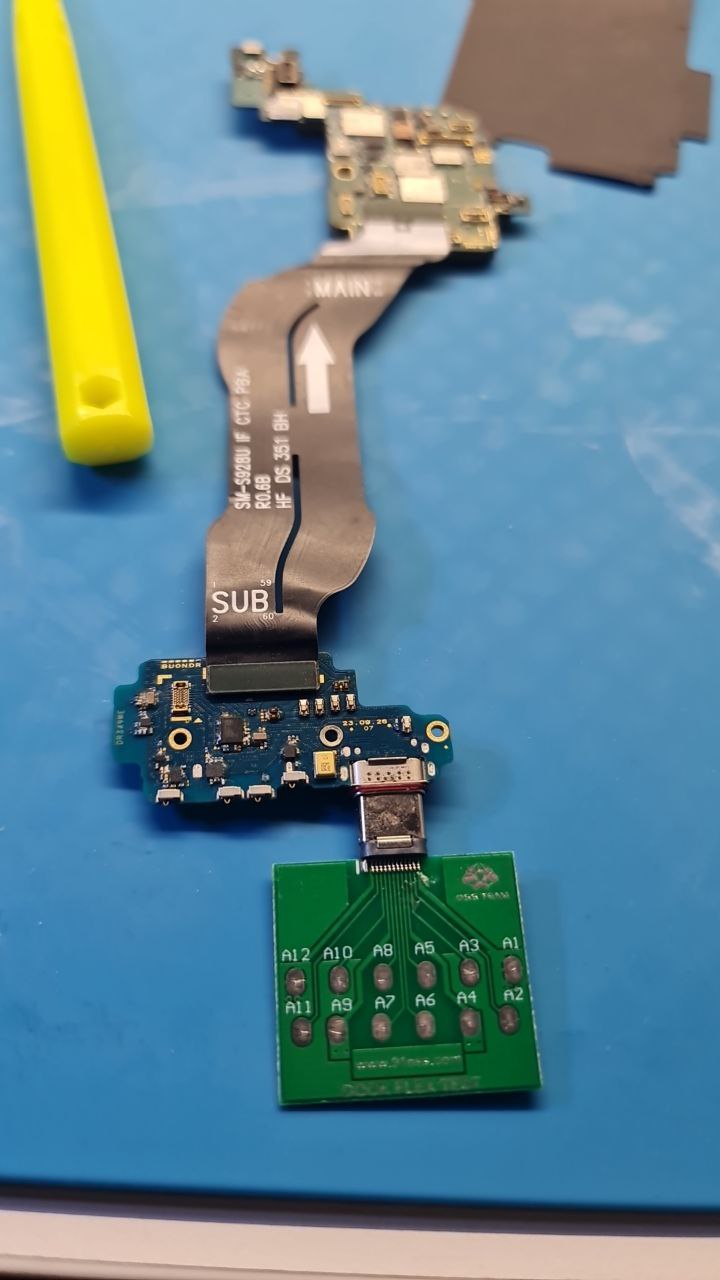

Народ глупый вопрос но кто подскажет как правильно этой хренью воспользоваться прозвонить линии где что находится? может у кого такая шляпа есть?
Народ глупый вопрос но кто подскажет как правильно этой хренью воспользоваться прозвонить линии где что находится? может у кого такая шляпа есть?
Комментарии: 44
Sergey
Есть, пару раз пользовался, по крайней мере для себя решил что это бесполезная приблуда, в основном что бы посмотреть падения по дата линиям до разборки телефона, красный щуп ставится на металлическую часть корпуса разъема, черный щуп на пины дата линий, если не ошибаюсь со стороны A это A6 и A7 , мультиметр ставится в режим диодной прозвонки и смотрим показания, если показания плюс минус отличаются немного либо равны то скорее всего все ок если же одна из линий не прозванивается либо падение показывает 0.000 относительно земли значит есть пробитие на массу, а вообще в большинстве случаев достаточно просто подключить телефон к ПК что бы понять все ок или нет
Andrey
Да но в том то и прикол что косяк по зарядке из-за микрух за зарядку отвечающих либо где то Кз либо обрыв. Зарядка изначально шла потом перестала и греться начал . Трубка после перекатки проца. Беспроводная ели работает но аппарат дико калится в нагрузках а на зарядке так вообще
Sergey
Суть в том что если у вас есть проблемы по дата линиям то нормальной зарядки не будет, будет либо медленная зарядка 0.5A либо вообще не будет потребления
Andrey
Я вкурсе. Попробую объяснить проблему изначально. Короче трубка после рукожопов но к ним попала из-за залития в море. Вообщем эти дурни мало того что мелочь дергали на плате и микрухи покололи, плюс ещё идиоты вместо КП мах77775 поставили мах7705с естественно на плате было кз. Я все это исправил. Телефон висел на лого. Я перекатал проц память Трубка ожила на зарядку нормально вроде реагировал но сильно грелся в нагрузке возможно из-за отсутствия охлада и пасты. Потом зарядка сначала показывала индикацию но потребления не было потом индикация пропала и аппарат сильно калился и акб жрало на глазах. Но комп при этом его видел. Через какое-то время вообще щас перестало видется и т.д. но на зарядке 3х амперной оригинальной индикация ненадолго появляется и пропадает и калится. Вообщем суть такая я в надежде решить надеясь не половину плату. А так придётся половинить. Но важно для начала данные вытянуть. Но не успеваю акб быстро садится в нагрузке из-за горячей платы. От лбп как альтернатива попроьовать
Anonim

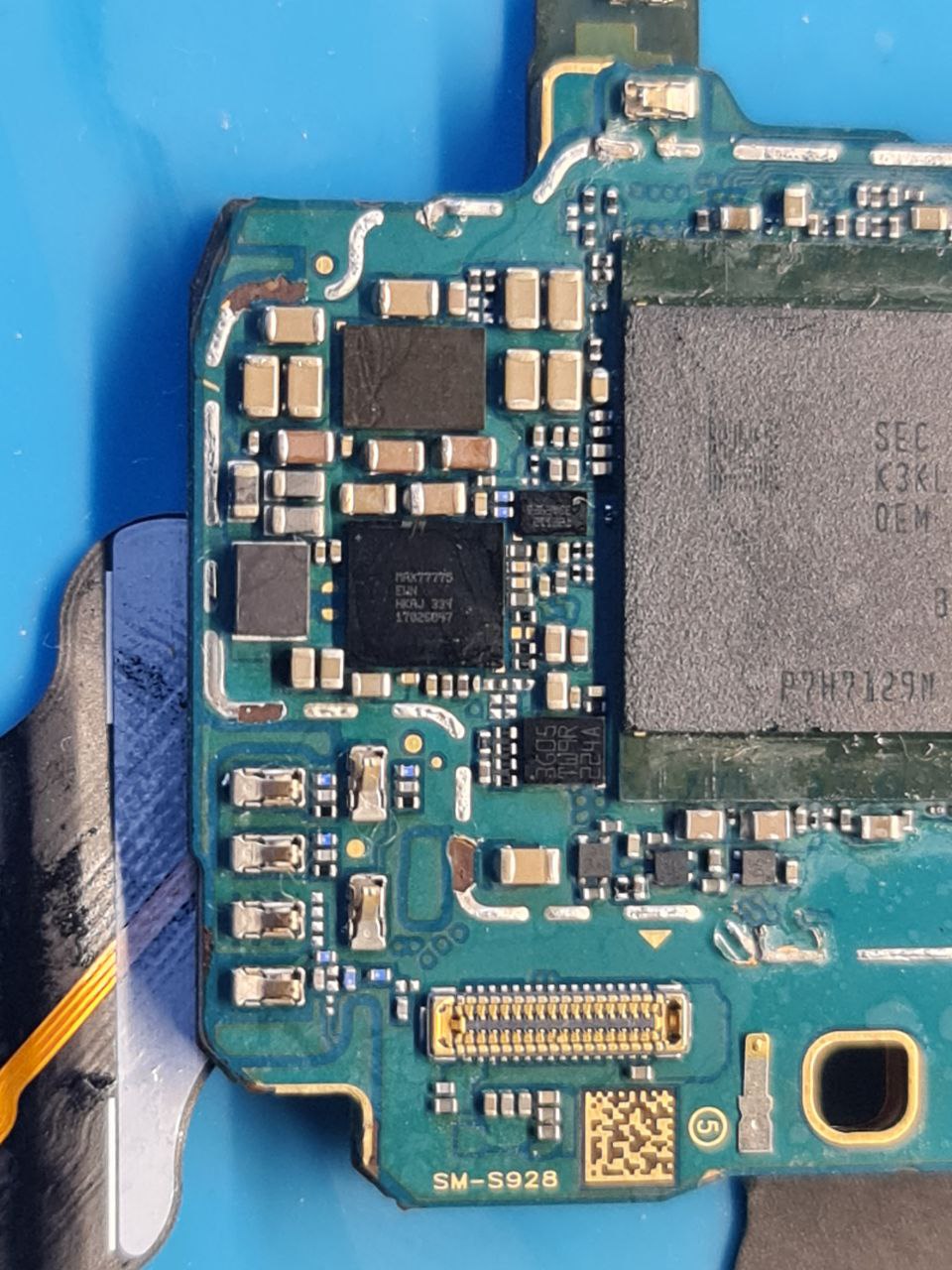

Дайте фото с обвязкой макса
Andrey
Пойдёт?
Bekhan063
Щас попробую
Anonim

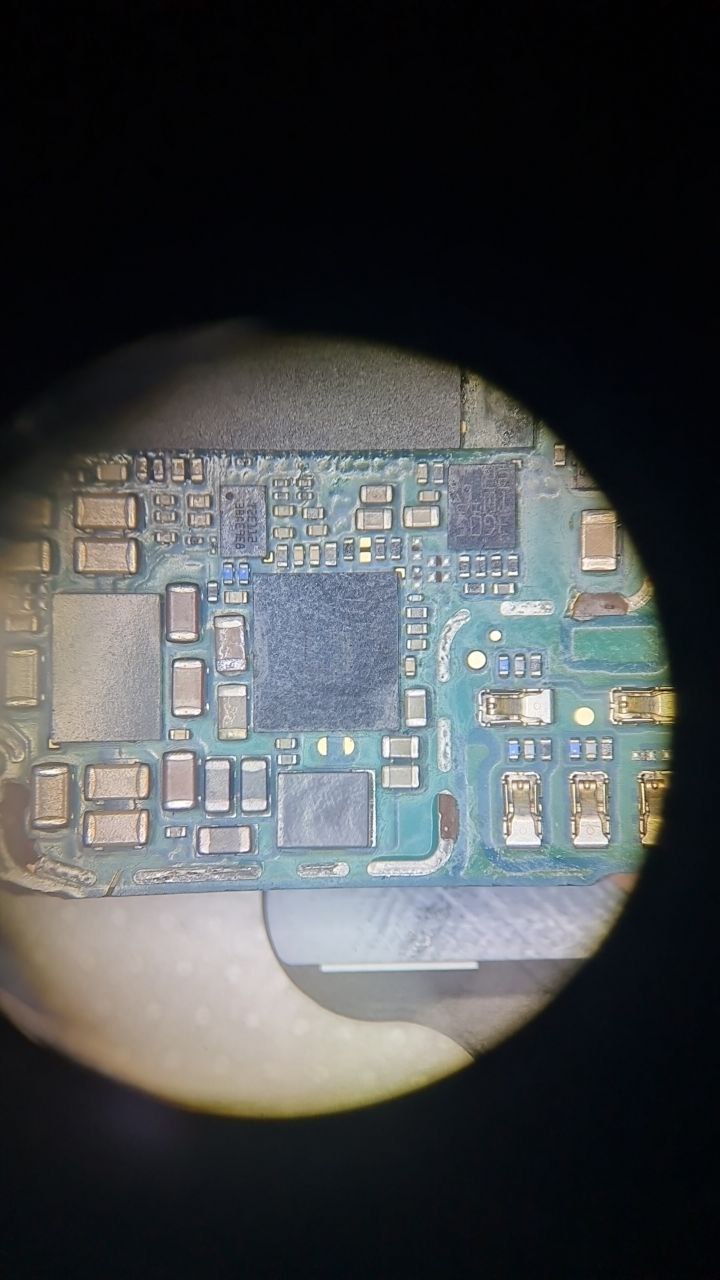

То кондер так потемнел?
Andrey
Ну они сами по себе вроде такие
Anonim
Вероятно какой то из них и сажает линию всю. Я на работе завтра по своим фото гляну Но он вроде еще темнее остальных темных
Andrey

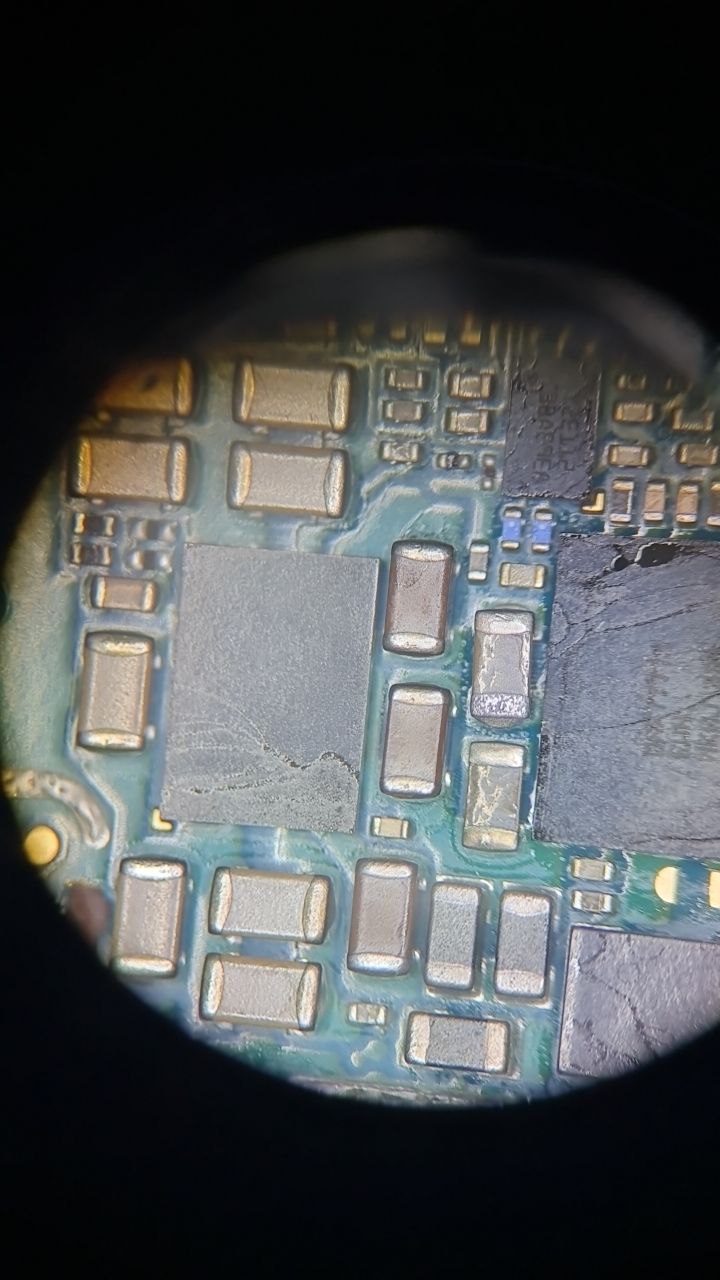

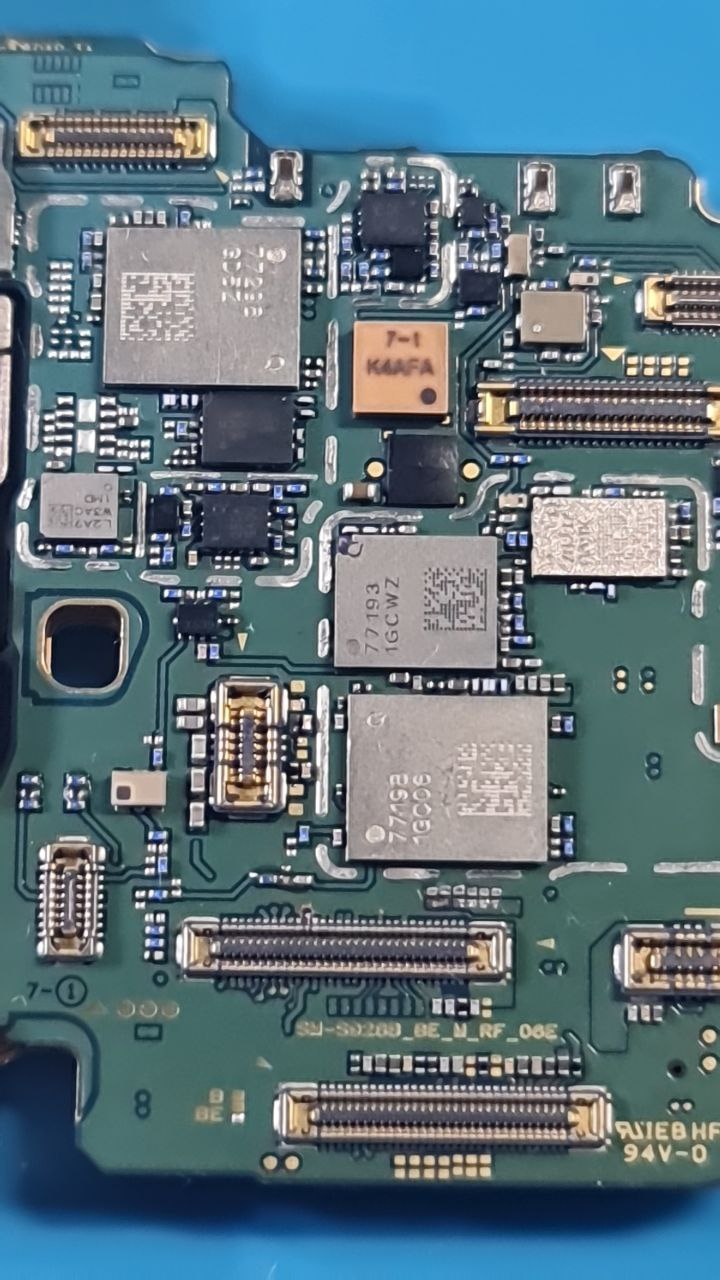

Так может лучше видно? Ну не коротит может конечно что то и сажает. Но больше меня смущает нагрев в области конектора беспроводной. Есть ещё небольшой скольчик на усилуах но там больше корпус типа как у вифи но сама вроде целая. И все эти микрухи серые очень горячие в момент калиния платы Разъём я восстановил если что но нет разницы Ещё этот резюк был сбитый но там площадка общая может и нехватает чего.
Anonim
Такой скол может давать проблемы. Лучше конечно снять и без него проверить.
Andrey
Тоже так думал но за что она отвечает? Мне кажется это за связь наверное больше? но тоже думал её скинуть
Anonim
Да. Усилитель связи. Внутри таких микросхем находится много элементов: конденсаторы, фильтра, резисторы и тп.
Andrey
Как назло в Борнео нифига нету не солюшек не падений
Anonim
Солюшки и падения разве помогут при лишнем потреблении?) Можно попробовать зайти в тестовое меню по сети и посмотреть - ругается ли на эту микросхему Можно попробовать считать уарт и по внутренним термисторам, глянуть разницу температур
Andrey
Естественно. Вот на любом другом аппарате в Борнео смотрю падения на конекторе если есть аномалия тыкаю по борду куда ведёт и т д
Anonim
Так. А если например на драйвер подсветки нет сигнала енейбл, или он не запитан, или нет обмена по квадрату - падения на коннекторе дисплея от этого не меняются. Но подсветки то все равно нет)
Andrey
Хмм а как проверить? Или считать как и чем?
Anonim

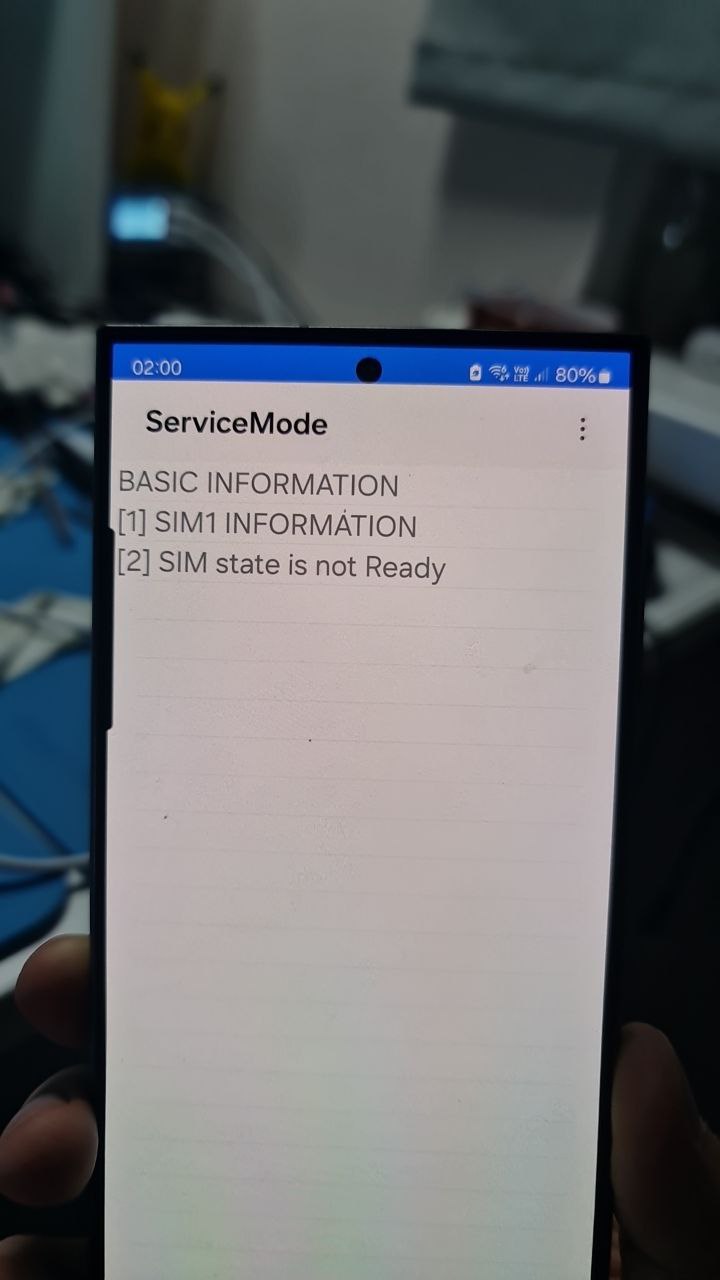

*#0011# и выберите пункт с сим. Симка должна быть вставлена. Скрин киньте сюда
Andrey
Ну тогда смотришь что за что отвечает по тем или иным признакам. Просто на s24 ultra нифига пока нету в доступе у меня. 5 сёк соберу его и сделаю
Anonim

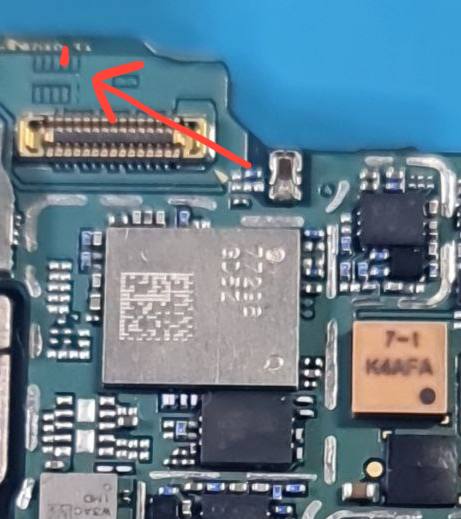

Уарт же - любым конвертером usb-uart Вот пин тх. Но на этой модели вроде вывод закрыт По крайней мере на крайних версиях ПО Так у Вас есть же борнео и маркировки на плате) можно смотреть у похожих моделей
Andrey
Пытался но не совсем пока нащупал или не совсем уверен в своих шагах.
Sergy
Да, лучше скинуть ее. На основную работу не повлияет. И посмотреть, будет ли проблема наблюдаться дальше
Andrey
Ну связь и вифи и симка работают с ней
Anonim
Ну связь просто вставив симку и словив сеть - не есть равно проверка всего радиотракта. Каждый усилитель отвечает за свои диапазоны и стандарты
Andrey
Ну вызов звонит. Просто из-за отсутствия микрухи по звуку cs35l42 звука нет. Жду с Алика её
Pasha

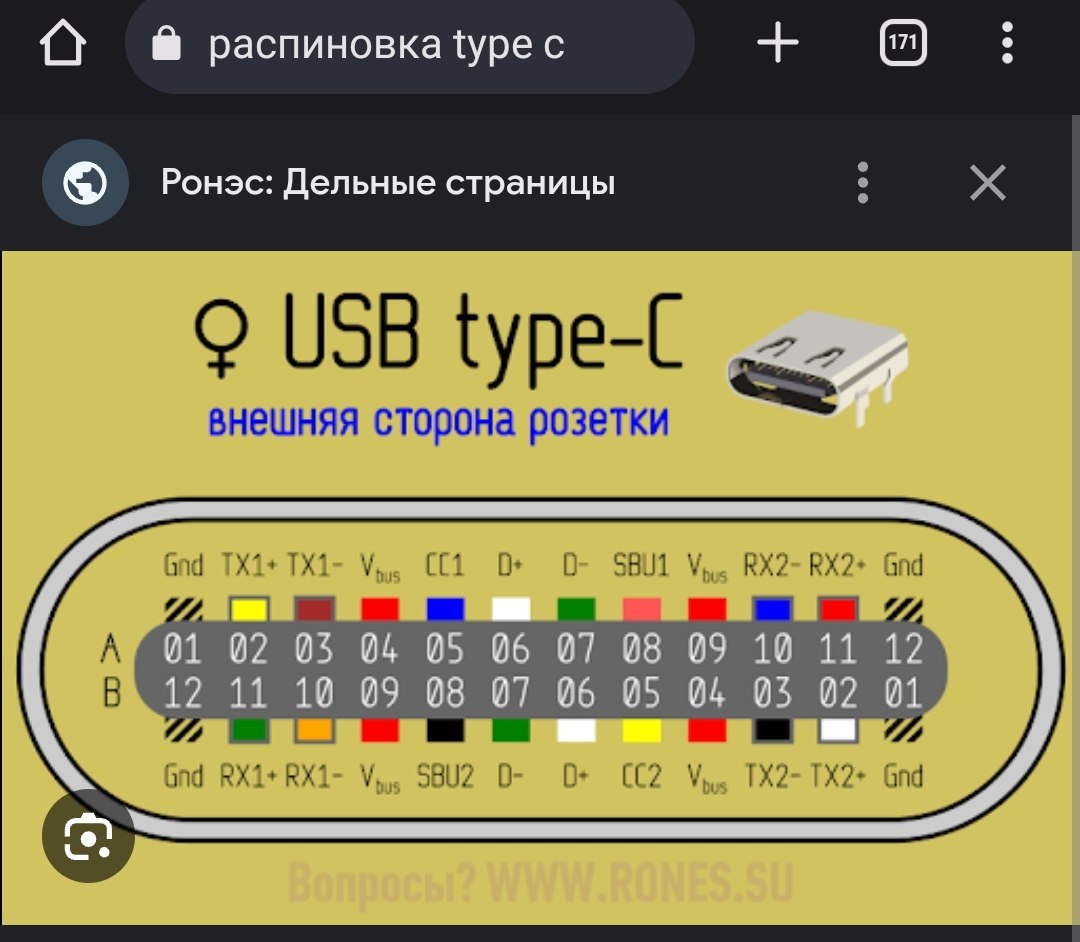

вроде как если такое взять, то удивительным образом кол-во пятаков на данной мусорной плате совпадает с количеством пинов, которые используются в type-c
