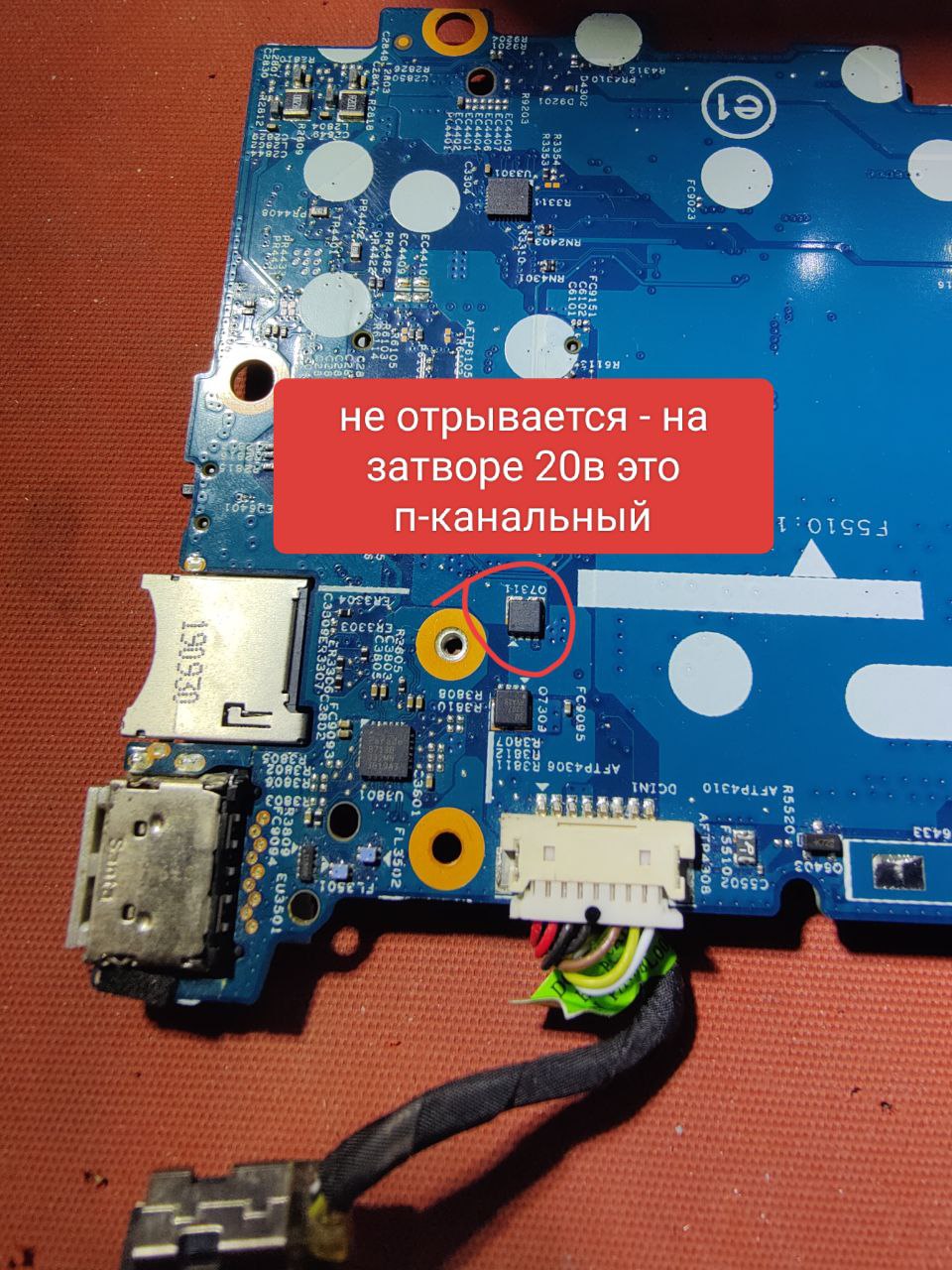

Всем привет, принесли hp envy 13-aq1000nj 19728-1 схем на эту платформу нет Клиент менял акб и новую воткнул перевернуто (переполюсовка) пошел дымок как итог ноут не включается, в районе коннектора акб сгорел диод зенера насколько я понял (их стоят два)по линиям данных акб, заменил тот что сгорел но на лбп реакции нет, висит на 3ма, больше кз на плате не нашел, первый входной п-канальный ключ отрывается у второго на затворе 20в, не понимаю где дальше искать, так же если отпаять оба диода на линиях данных а аноде одного из них появляется 3.3 у второго(тот что сгорел) тишина Чарджер менял мосфеты(sm3307) менял но сами мосфеты не пробиты линии стока и затвора на плате не в коротком
Комментарии: 61
Andrzej
Ну так мож входная пара пробита или по б+ занижено?
Ilya
Да мне что то не понятно где токоизмерительный резистор по 20в, этот? КилоОмы и 20в на нем есть.. может я ошибаюсь и это не входная пара Он вообще стоит на другой стороне платы Сложно без бордвью и схемы))) Снял опять диод который был целый появились дежурки 3 и 5в
Andrzej
Вообще не сложно) На чарджере acn acp
Ilya
Без опыта, прям сильно сложно))
Andrzej
Ну судя по чату, какой то опыт есть)
Ilya
Это isl9538h Это вроде csip/csin они есть
Ilya
И потоебление в подросло и плавает циклично 10-13ма Чуток греется мульт еле тепликом видно
Sergey
Если это н канальный, то 20в это мало для его открытия,.
Ilya
КилоОмы Гугл говорит что п-канальные SM3307
Sergey

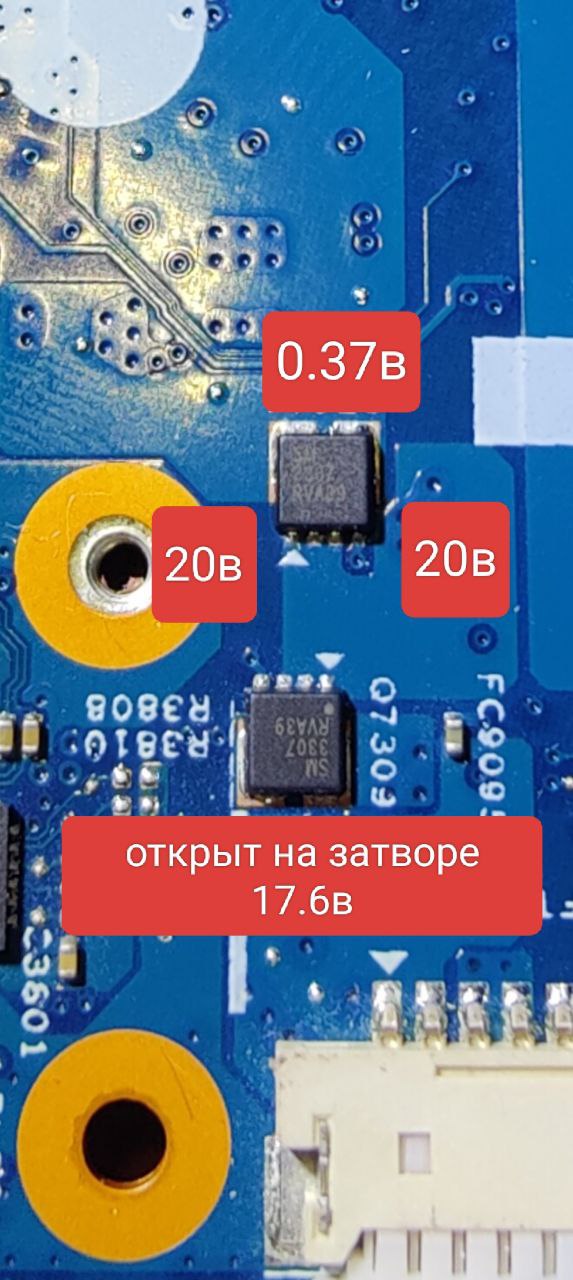

Измерте напряжения на затвор любого входного транзистора. Ну так как он будет открыт если на его истоке 20в?
Ilya
Один не отрывается
Sergey
Если на стоке 20в то какое напряжение должно быть на затвор относительно истока, что бы он открылся?
Andrzej
Меньше
Sergey
Это Н канальный. Не П! Исправите быстро.
Andrzej
Тогда 26 примерно, для типовой)
Sergey
Вооот.
Andrzej
Этож для p канал)
Sergey
Ну для П да. Меньшее напряжение. Так вроде у тс n канал или не?
Ilya
Да это я понимаю, по этому изначально писал п-канальный
Sergey
Обычно на затворе там От 6-10в Вы точно проверили входные ключи мультиметром?
Ilya
Точно измерил но не точно что это входные хотя выглядят как они самые
Andrzej
Ну... Если дежурка есть, то наверно я бы начал с мульта. Но плата не у меня на столе....
Ilya
Там затвор уходит в переход на плате а дальше я хз куда
Andrzej
Даже с пробитыми, в теории включиться от лбп должно
Andrzej
Ну на чарджор если это входной. А если нет, то может батфет
Sergey
Если на затвор 20в. То что? Может пробило сток с за вором? Так я понял что вроде Н
Andrzej
По русски - П
Andrzej
Хз кароч) Нарисовано П)
Sergey
Тюююю. Я думал что это английская n
Andrzej
Ну воть)
Ilya

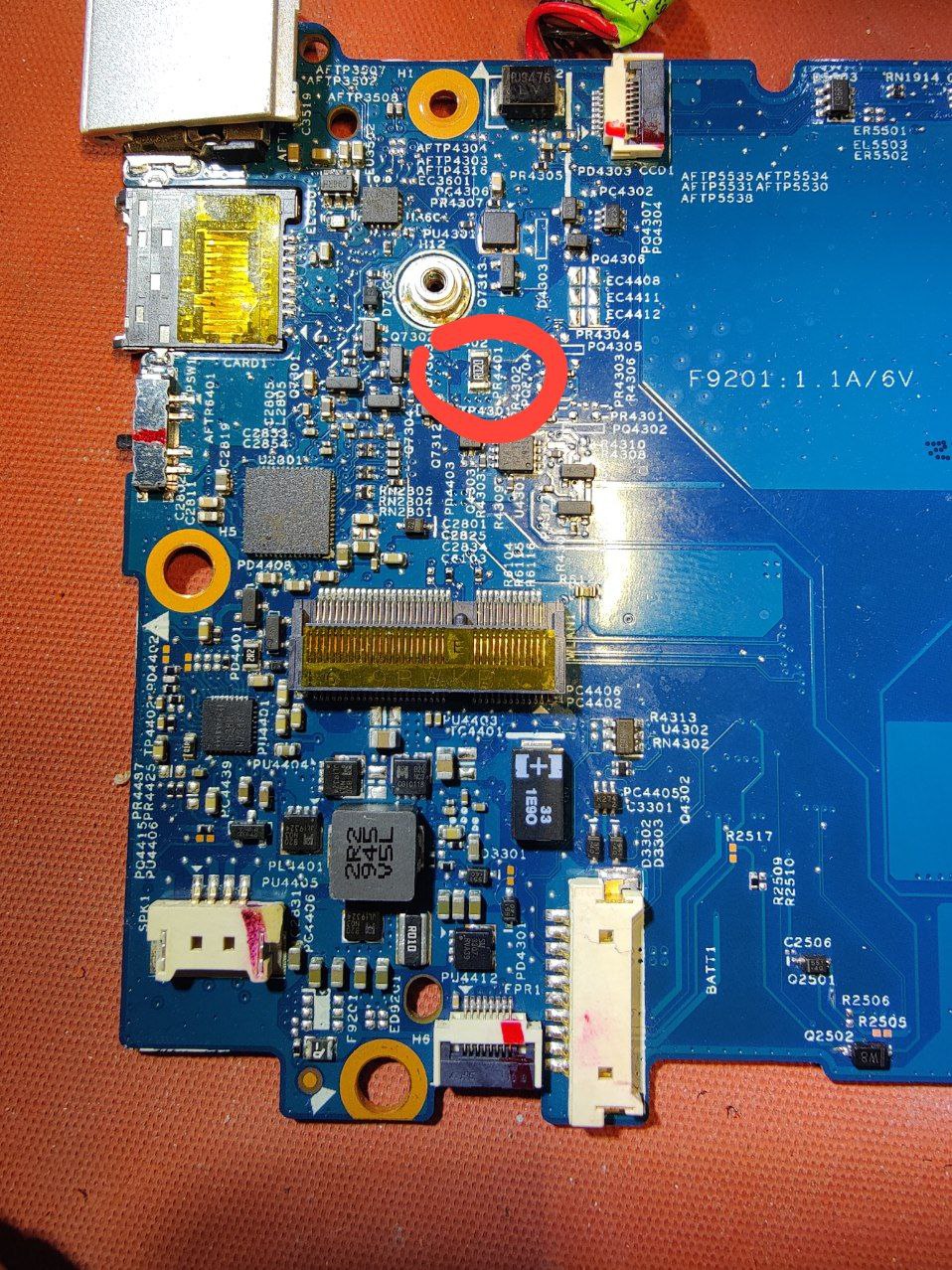

Вот они
Sergey
Ну так они целые?
Andrzej
Ну сложно, там в 3х мосфетах заблудились
Ilya
Да
Sergey
Вы снимали их? Мультиметром открывали и закрывали их?
Ilya
Нет, делаю
Sergey
На токовлм датчике сопротивление кОмы?
Ilya
Да А разве дужерка будет в высоком л-уровне без исправных входных ключей?
Sergey
Тогда ищучпцте обвязку за воров и чарджер. Они почти все типовые. Ищите схему с таким же чарджер ом что у вас стоит. Это как?
Ilya
Ну у меня поднимается 3в и 5в дежурка, я не уверен поднимается ли дежурка с пробитыми/не исправными входными ключами И acok на чарджере тоже 3.3в
Sergey
Тогда ищите дальше. Кнопка включения., трансляция её на мульт, ретрансляция на хаб., снятие слипов, снятие ресета с мульта и хаба.
Ilya
Тут клиент акб наобарот воткнул
Anonim
Привет Сергей
Sergey
Привет Лешь.
Sergey
Все бывает. Плата то у вас. Знаете как тяжело опытному человеку помогать удалённо? А не опытному......
Ilya
Я вам всем очень благодарен, мне здесь всегда помогают Я это ценю)
Sergey
Посмотрите мои стримы, или почитайте форум влаб или ноутбук. Прям по вашему чарджеру. Что куда и как. Не обязательно упираться в схему или борду. Без опыта и знаний они вам ничего не дадут кроме головной боли. Какой там мульт стоит?
Anonim
Дежурка может быть признаком того что вы поставили мульт который сигналами на энейбл просто не управляет. От работавшую прошивку мульта скорее всего видно будет по обмену с батареей
Ilya
Ослика пока нет
Anonim
Если мультиметр нормальный то будет видно как напряжение раз в секунду чуть чуть прыгает
Ilya
Ну это бга, не знаю как найти нужную линии, но по линиям smbus там где диод сгорел на одной линии 3.3в а на второй 0в думаю там и проблема только выследить линию не могу пока что, это со снятыми диодами, когда диоды припаяны обе линии 0в
Ilya
Это слишком круто для меня))) не дорос еще
