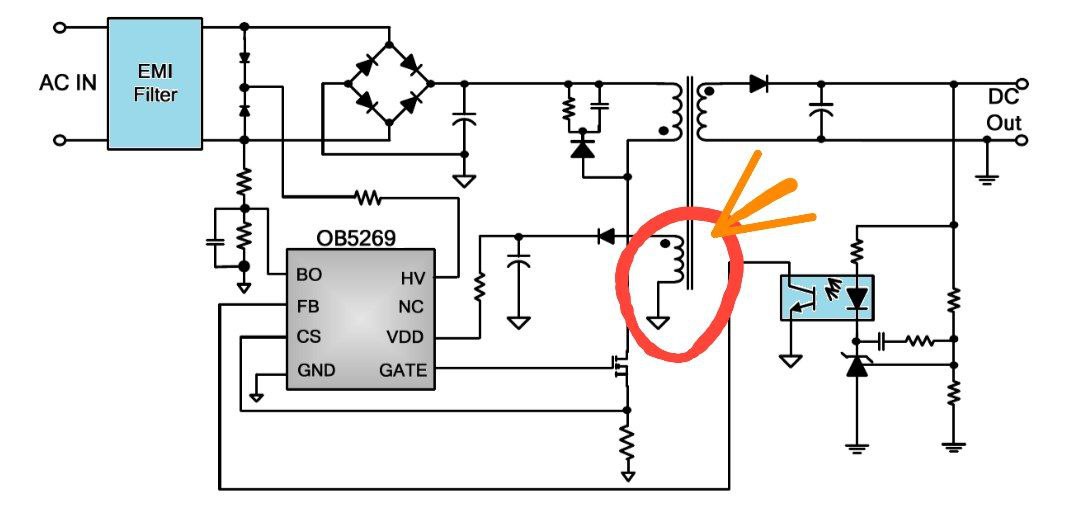

Здравствуйте уважаемые форумчане. Прошу, не кидайте тапками, вопрос, может быть глупый, но для меня очень серьезный. Подскажите, пожалуйста, что это за обмотка и как еë расчитывать в схемах, для проектировки своего источника питания?
Здравствуйте уважаемые форумчане. Прошу, не кидайте тапками, вопрос, может быть глупый, но для меня очень серьезный. Подскажите, пожалуйста, что это за обмотка и как еë расчитывать в схемах, для проектировки своего источника питания?
Комментарии: 13
Humka
Тебе нужна программа старичка, all in one Но прежде, прочитать про топологии преобразователей
Alexandr
На питание шимки VDD же идет, её напряжение см. по рекомендуемому пинию для микросхемы, но, что бы при изменении нагрзуки не вышло за пределы., т.е если шимке надо 10-20В условно бери где-то посередине этого диапазона.
Aleksey
Понял. Буду изучать дальше. Благодарю за помощь
Hardegor
Расчёт есть в appnotes onsemi и TI
Aleksey
Мне хотелось бы почитать как этот расчет производить. Зависимости параметров. Но суть я наверное понял
Hardegor
Так читай application notes, они для этого и предназначены. Или найди даташиты от нормальных фирм типа (onsemi или ti), там часто про это пишут
Matau
А в даташитах расчёты доп(самозапит) питания трансформаторов?
Alexandr
ну по факту самозапит такая же обмотка, как и вторичка, напряжение берем по необходимому шимке и ток тоже будет не больше 5-10 мА скорее всего.
Matau
Вот человек и спросил : как она рассчитывается? Свой блок питания создаёт
Alexandr
самый простой народный способ прога от старичка, либо десятки статей на тему рассчета трансформатора у ST на сайте для VIPer ов вроде тоже был онлайн калькулятор
Matau
Самый простой способ- это взять подобный образец, разобрать трансформатор и посчитать витки замеряв диаметр провода
Aleksey
Всё, понял. Вопрос снят
Hardegor
Вот здесь есть расчёт https://www.onsemi.com/pub/Collateral/AN−4137.pdf
