Комментарии: 33

1. Domovenok

   • 11.01 2025 18:21:09

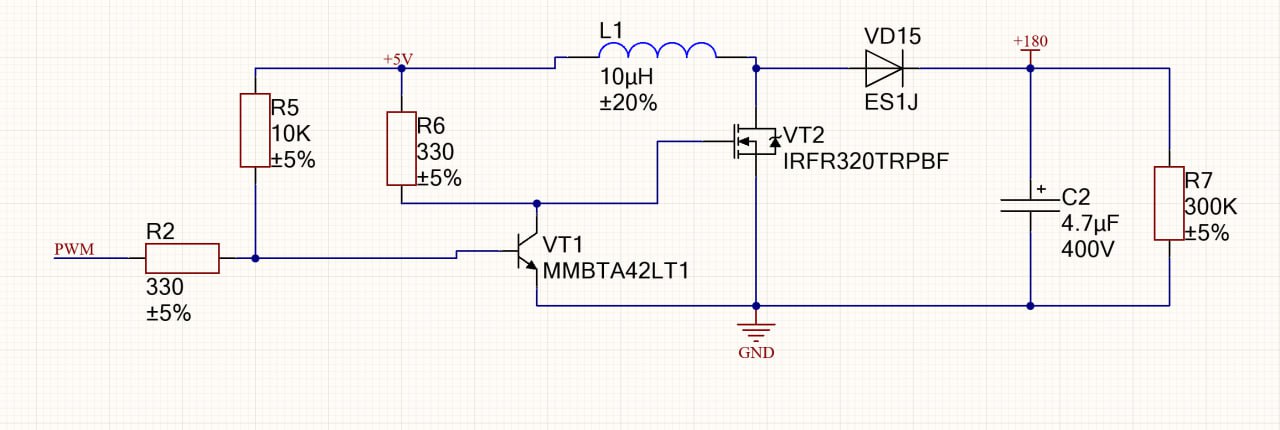

   Откуда схема?

   • Ilya

     • 11.01 2025 18:22:42

     https://github.com/AlexGyver/GRIx4_by_KARMAN?ysclid=m5sik8zffk674905946

     • Domovenok

       • 11.01 2025 18:28:05

       Ну так у них и узнай.

       • Ilya

         • 11.01 2025 18:29:18

         так я хотел не точные параметры узнать, а как это вычисляется в зависимости от L1 и C2, как я понимаю типовая схема

         • Andrey

           • 11.01 2025 18:31:11

           https://www.electronicsblog.ru/nachinayushhim/povyshayushhij-preobrazovatel-napryazheniya.html

         • Domovenok

           • 11.01 2025 18:32:09

           Не смотрел схему, но если они разработали по к схеме, то и ответы лучше искать у них. Либо изучить основы электротехники.

2. Andrey

   • 11.01 2025 18:27:14

   из инструкции - "значение скважности ШИМ (отсчеты таймера с периодом 1500 ед. при частоте тактирования 36 МГц ). Управление значением осуществляется подобным описанному"

3. Sexst

   • 11.01 2025 18:51:46

   5В в 120В в один этап это сурово. Я б флайбэк делал

   • Ilya

     • 11.01 2025 18:52:25

     ну, как видно у людей это сработало

     • Sexst

       • 11.01 2025 18:52:44

       У китайцев даже классные микроскопические smd трансформаторы 1:10 есть Ну оно через жопу работает разве что

       • Ilya

         • 11.01 2025 18:53:26

         для ламп по идее не критично, как я понимаю там 180 +- 40в должны работать

   • Karboflex

     • 11.01 2025 19:52:37

     да это в 99,98% случаев бахом закончится)

4. Sexst

   • 11.01 2025 19:48:40

   А в оригинале какая частота была? Я чот сомневаюсь что мосфет от 5в с 330R нв гейте успевает открыться. Я уж молчу про то, что L1 у вас в 47!!! раз больше

   • Ilya

     • 11.01 2025 19:53:06

     в оригинале и есть 470, rise time у мосфета указан как 14 ns, по идее за глаза для 30-250кГц

     • Sexst

       • 11.01 2025 19:53:55

       Нужно не rise time смотреть, а за сколько gate capacitance от пяти вольт через 330R зарядится

     • Karboflex

       • 11.01 2025 19:54:38

       если открыть правильную методу расчёта повышайки там ещё будет написано какое заполнение шим надо )) для 20к 1 там шим будет далеко не 80% а 99, и какието доли))

       • Sexst

         • 11.01 2025 19:55:08

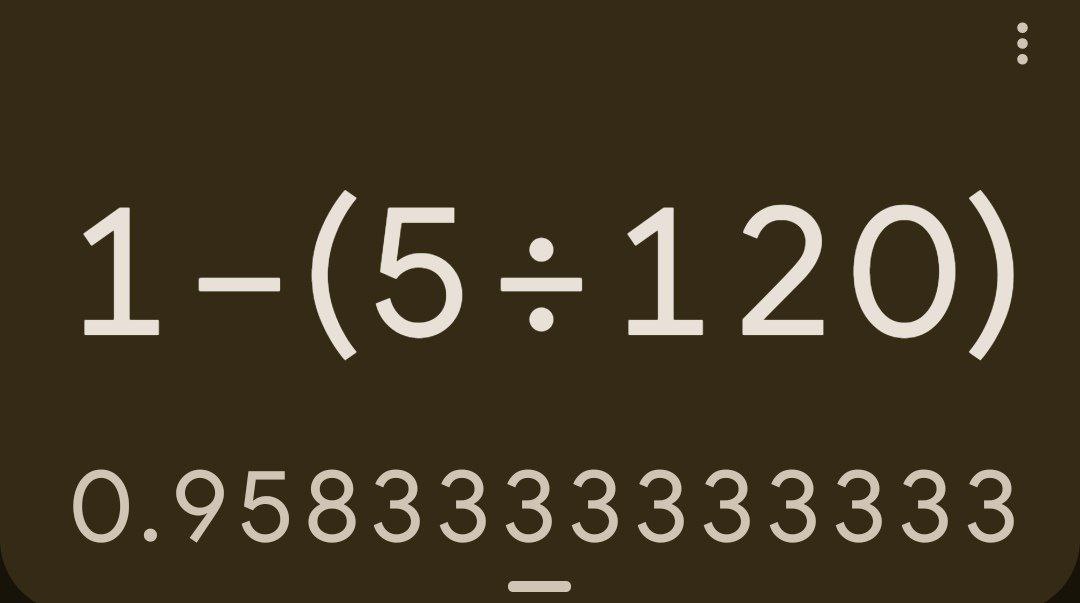

         Вообще я от десятка килогерц уже драйвер для мосфетов втыкаю. Можно на дискретных bjt, но нужно ставить Ну там 96% примерно

         • Karboflex

           • 11.01 2025 19:55:20

           куда больше))

           • Sexst

             • 11.01 2025 19:55:50

             Но если на выходе 5В, то, очевидно, мосфет вообще не открывается



         • Ilya

           • 11.01 2025 19:55:54

           так vt1 для этого, не npn+pnp конечно
