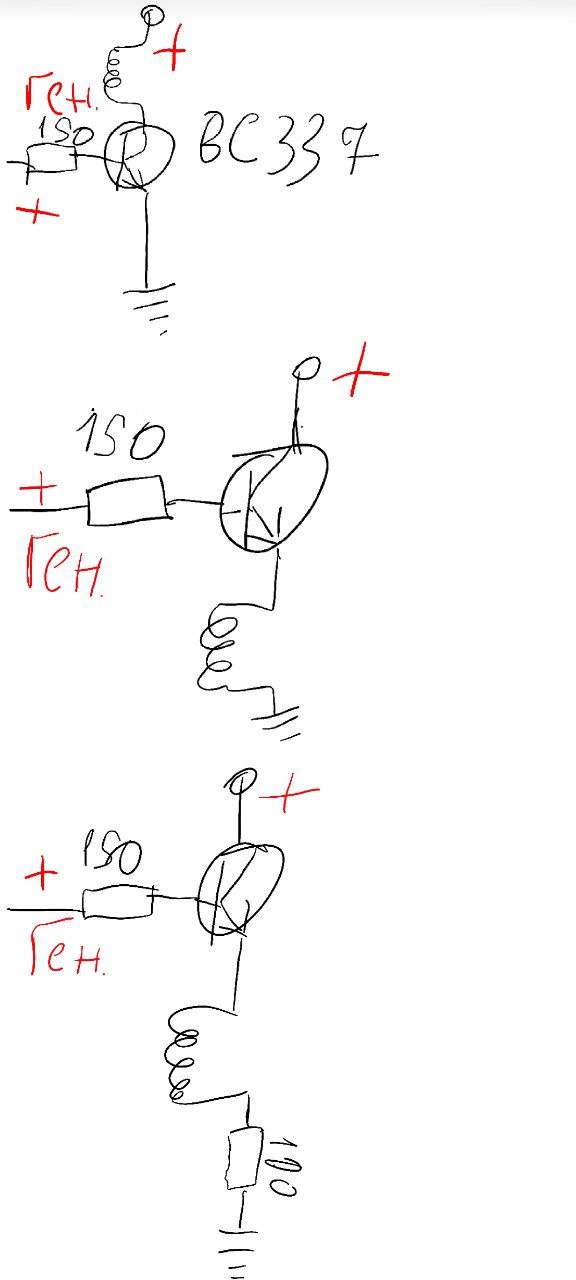

Друзья добрый вечер. Пытался собрать испытательный стенд беспроводной зарядки, намотал пятачок 15 витков 1мм проводом, решил оживить генератором в осцилограффе, но так как сигнал там понятно слабый по току, и амплитудой около 2.5 вольта, решил усилить таким простейшим каскадом но.... Ничего не получилось, схема просто повторяет то что выдает генератор, катушка что-то в магнитное поле рассеивает, но это не за счет питания, а за счет копеечного тока выдаваемым генератором. Собирал на вайт-борде, или как его... Подскажите где ошибка, или на какой схеме будет работать, срочно нужно, спасибо большое. П.с. транзистор рабочий, пробовал также с мосфетом irfz44n, тож не вышло
Комментарии: 26
Skokov
там разве так все просто? я думал, что резонанс надо настраивать и все такое
Nkdo
Так транзистор ничего не даёт Настраивать нечего
Tich0gon1ch
Так у тебя транзистор не открывается толком, подтяни к коллектору базу, и нагрузка почему в эмиттере? На те хороший урок по рабочей точке https://youtu.be/3mX5iiTsDlo?si=XHYIZzFrjDMrVliZ
Nkdo
Так амплитуда 2.5 вольта а открывается при 0.7
Tich0gon1ch
А ни че что, биполярный транзистор открывается током, а не напряжением?
Nkdo
Понял что тупой спасибо Буду смотреть видео Хотя ток по идеи около 20 м.а. всегда, не думаю что там меньше
Tich0gon1ch
Где 20мА, базовый? Как он там появился
Anonim
Для начала
Nkdo

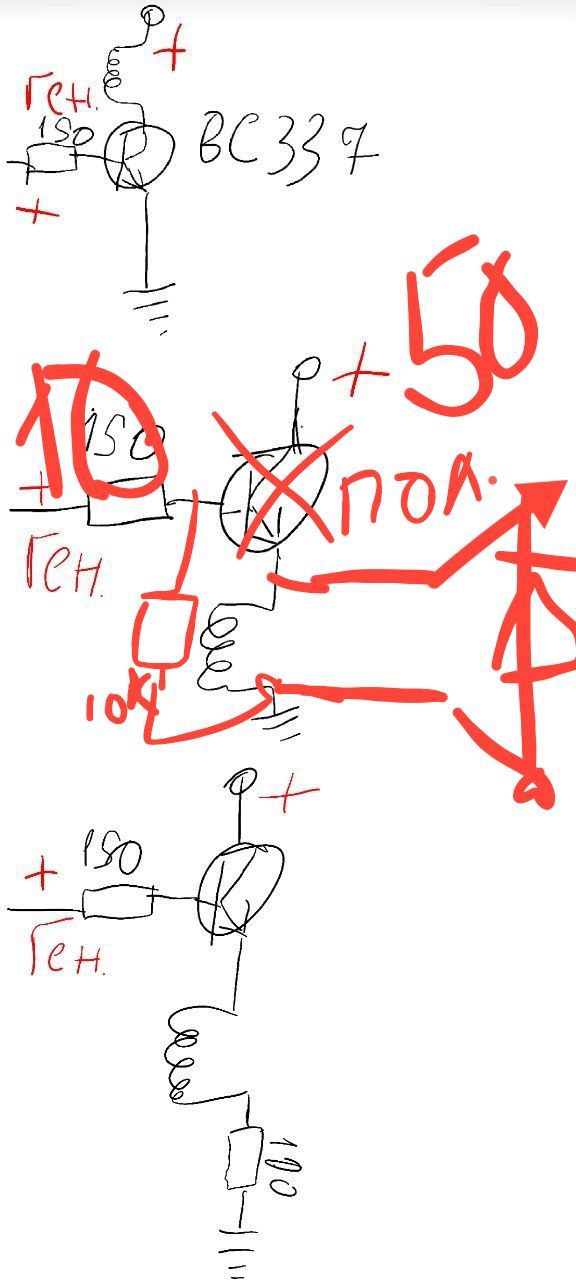

А что значит "пол." И "50"? Полевик ставить?
Anonim
Пол - это полевой транзистор, отсюда вопрос: какие частоты, какие токи в катушке, потенциал на концах катушки какой надо приложить? 50 - это предположил наобум потенциал на катушке.
Tich0gon1ch
Да что он на 1 кГц сделает, ты представь дроссель какой нужон Попробуй глянуть схему джоульвора
Anonim
Намотает, эмальпровод, 0.3мм, диаметром 40мм, около 70-100 витков, даже меньше, и сопротивление в 50 ом получится. При 12 вольтах будет в цепи 240ма, масса вариантов транзисторов. Можно такое колечко и на пару МГц запустить и рядом радио поставить. Через пару дней обязательно прикладываться организмом, в лечебных целях.
Anonim
Так транзистор можно убить.
