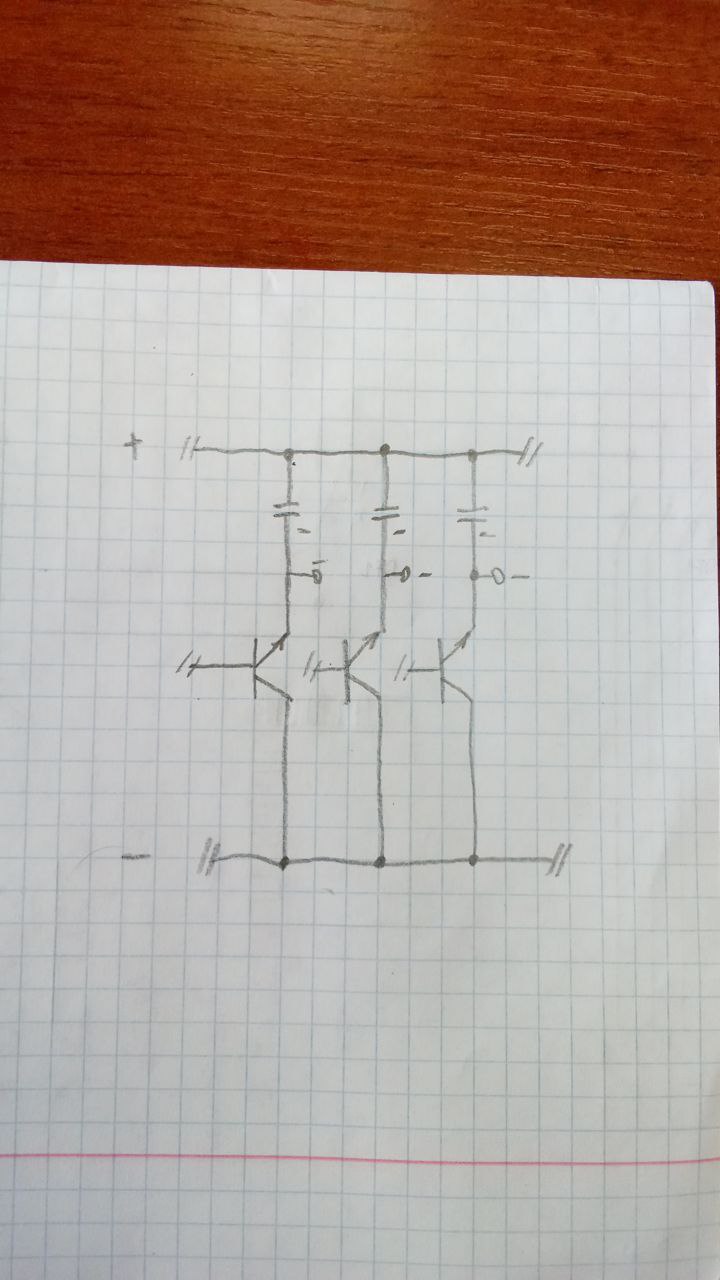

Доброе утро. Не могу понять, как работает схема. Первые 9 транзисторов коммутируют нагрузку для микросхемы. Её сигнал поступает на базу и напряжение плюсовой линии поступает на нагрузку, с коллектора на эмиттер. Транзисторы справа управляют 3 минусами, их коллекторы также подключены к плюсовой линии, но через конденсаторы. Сразу с них отходят 3 вывода для катодов светодиодов. Так как же там может быть -, если коллектор соединён с +?
Комментарии: 12
Koshakis
Да Дроссель Там резисторы адекватнее бы смотрелись вместо кондеров.
Andrey

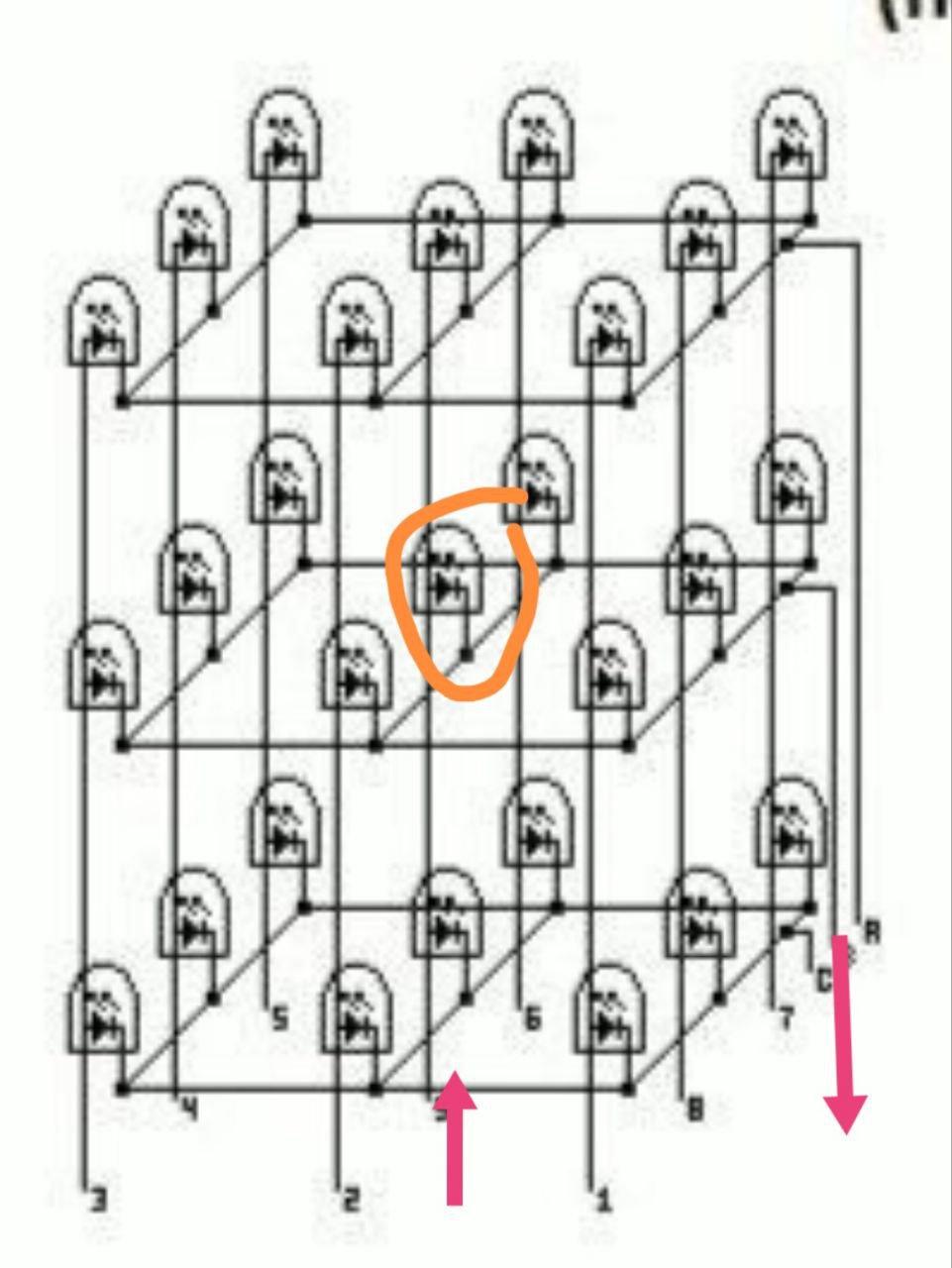

У тебя 9 вертикальных проводников (1-9) и 3 горизонтальных (a, b , c). К вертикальным припаяны аноды светодиодов, к горизонтальным - катоды. Например , хочешь ты зажечь светодиод в кружочке. Тебе надо подать на 9-ю линию плюс , на линию В- минус.
Sngovik
Но где находятся конденсаторы минуса же нет, а только плюс
Andrey

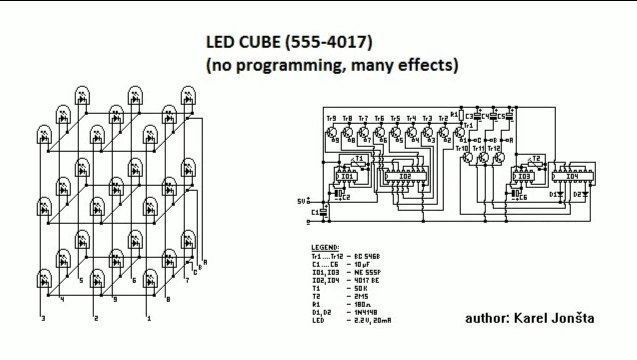

Линии коммутируются транзисторами. Вертикальные - 9 транзисторами по схеме эмиттерного повторителя, горизонтальные - 3 ключевыми транзисторами. У тебя по схеме два генератора-дешифратора. По моему, они как-то перебором открывают транзисторы. Мне кажется, светодиоды по одному будут загораться как бы случайным образом. Ты про С3-С5? Они вносят какую-то задержку, возможно светодиоды не по одному будут загораться, а по два соседних.
Sngovik
Тогда почему транзисторы не подключены к минусу своими коллекторами, чтобы при открытии базы передать его на светодиод с эмиттера?
Koshakis
Нпн коллекторами к земле? Просто открываются попеременно, а кондеры для сглаживания пульсаций
Koshakis

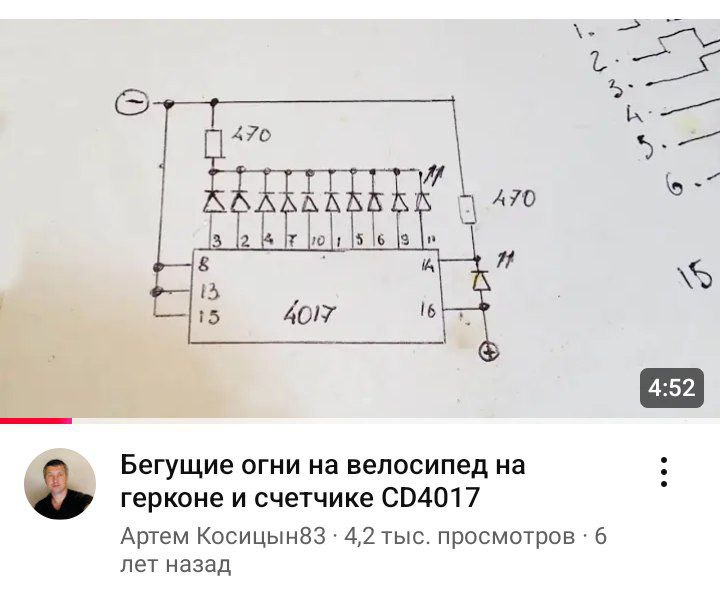

Не понимаю что за микрухи, но эти три выхода на стробирование похожи
Sngovik
А если я переверну транзисторы, то не будет работать?
Koshakis
Не будет
Bulochka
по часовой или против?
Domovenok
Зачем ты их перевернул?
Andrey

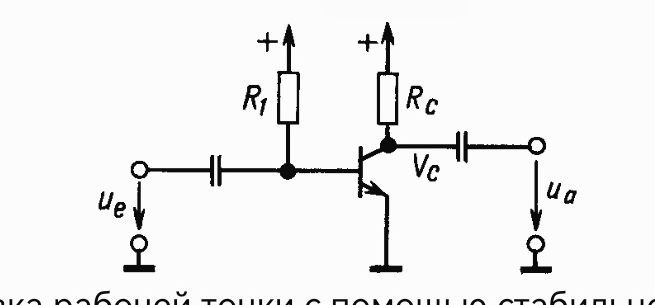

У тебя коллектор на минусе. У npn транзистора ток течет от (+) через коллектор на эммитер и на (-). Где-то в этой цепи должен быть резистор, иначе транзистор сгорит. Если в цепи коллектора - то это схема ключевого каскада, если в цепи эмиттера - то это схема эмиттерного повторителя.
