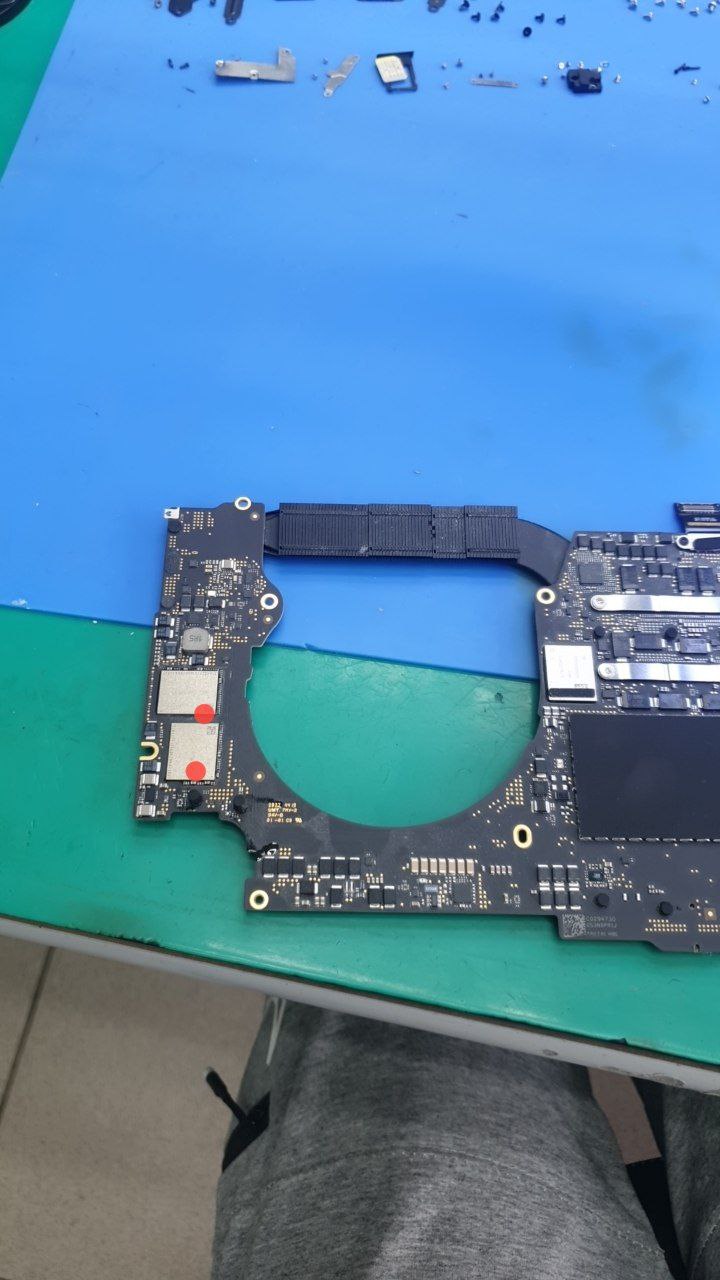

А мне писали что заработает, тут же в группе , я уже запутался. Давайте тогда начнём сначала, есть аппарат после воды пробиты эти нанд. Что я должен сделать? Понятно что их снять и выкинуть, с обратной стороны ещё 2 и на другом крыле 1 нанд. Получается я выпаиваю оставшиеся 3 нанд, и ещё 2 беру с донора так?
Комментарии: 51
Leshuq
Так уже можно. И всех перезаписать
Dmitriy
А позиционные номера после перезаписи имеют значения? Или после перезаписи их можно запаять в другом порядке?
Leshuq
вы как до софта доберетесь и что то там перезапишете -- вопросы отпадут.
Maksim
Все крыло, где было пробитие, на выкид. Они не выживают. С другого крыла тоже снимаете нанды. Берете где-то недостающие и прошиваете на программаторе полный комплект . После чего запаиваете с соблюдением позиций. Перед этим починить питальники нандов и убедиться что с ними все в понядке до установки нандов. Потом рестор через конфигуратор/соному.
Dmitriy
Питание уже восстановил, с донора всё перекинул С обратной стороны нанд которые стоят, их заменить нечем, на доноре они в этом месте пропилены (донор сберовский мак чтоб данные не достали). Или позиции устанавливаются во время перезаписи в JC ?
Maksim
При перезаписи в JC нанды инициализируются как новые с завода с нулевым пробегом. Каждый нанд прошивается под свою позицию, перепутывать нельзя. Заменить комплект частично тоже нельзя. Ну, их в любом случае снимать. Попробуйте прошить, скорее всего не получится. Вероятно, они даже будут определяться с меньшей емкостью.
Dmitriy
Впринципе я понял, я думал позиционные номера где то на маркировке нанд указаны, но ничего такого не увидел. Да я уже снял все 5 нанд с пациента. Щас тогда с донора сниму 3 100% рабочих. Поеду к человеку, проверим ,выявим живые 5. Отформатируем с каждой позицией и тогда уже буду запаивать с соблюдением позиций. Правильно понял?
Maksim
В целом, да. Надо смотреть поддерживает ли JC вашу конфигурацию из 5 нандов. Там еще бывают комплекты из разных нандов. Сейчас под руками нет, посмотреть.
Dmitriy
Нету донора с таким же объёмом памяти, чтоб выпаять и запаять на свои места нанд (
Dmitriy
Максим я на ютубе посмотрел, понял что и как устроено, что за секции и тд. Вопрос в следующем в JC нету схемы на макбук 2141. Но в видосе он вместо 5ти нандов ставил 6. Секции такие же?
Maksim
Совершенно не важно, на какую модель мака с T2 вы делаете SSD. Можно, например, взять конфигурацию с эйр или аймак и поставить на 2141. Важно только чтобы количество посадочных мест на плате было достаточным, T2 поддерживал данный объем и были соответствующим образом распаяны обвязка и питальники. Если нет конфигурации из 5 нандов, таких как у вас есть в наличии, то увы. Попробуйте собрать другую конфигурацию из имеющихся чипов и готовых конфигураций в JC.
Dmitriy
Вообщем запаял все нанд, но через дфу не восстанавливается идет скачивание рекавери, после ожидание мак и всё ничего не происходит, причем в дфу он автоматически должен падать а мне приходиться кнопками его заводить. Сделал замер 2.5в не держаться 30 и более секунд. Через 13 секунд падает в 0 потом снова 2.5. Что это означает?
Victor
трекпад, батарея подключены?
Maksim
Значит не все нанды видит. Рейд собрать не может. Пятаки не отрывались? Обвязка не снесена?
Dmitriy
На видео человек только зарядку подключил без трэкпада и батареи и должны 2.5в держаться Да вроде всё аккуратно делал, проверю более детально
Maksim
Не, тут именно проблема с нандами. Там даже шить не надо. Если просто подключить питание, то должен держать питание нандов постоянно. Цикл 20-30 секунд говорит о проблемах с нандами. Собтсвенно тот же эффект будет если нанды вообще не впаяны. Позиции точно не перепутаны? А точно все питания есть? Там кроме 2,5в есть еще 1,8 и 0,9в.
Dmitriy
Питания так же 0.9 и 1.8 присутствуют. Так же сбрасывается 13сек
Dmitriy
MacBook Pro 14 M3 Pro. Новая матрица. При переключении на 120Гц такие артефакты. Брак?
Maksim
Ну тут возможны варианты: * неправильно прошиты/перепутаны нанды * плохо припаяны, грязь * снесена обвязка по краям (это легко может быть) * оторваны, частично подорваны пятаки под нандами * повреждены дифлинии в T2 (самое печальное) Проверяйте все
Dmitriy
Хорошо проверю ,по результату отпишусь
Victor

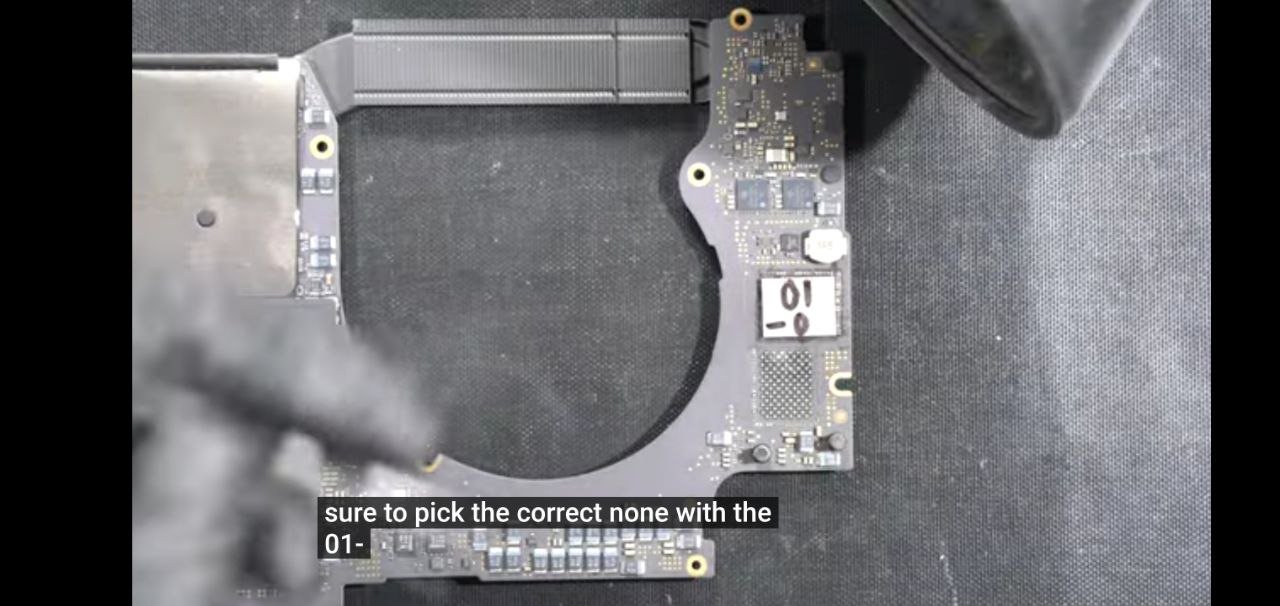

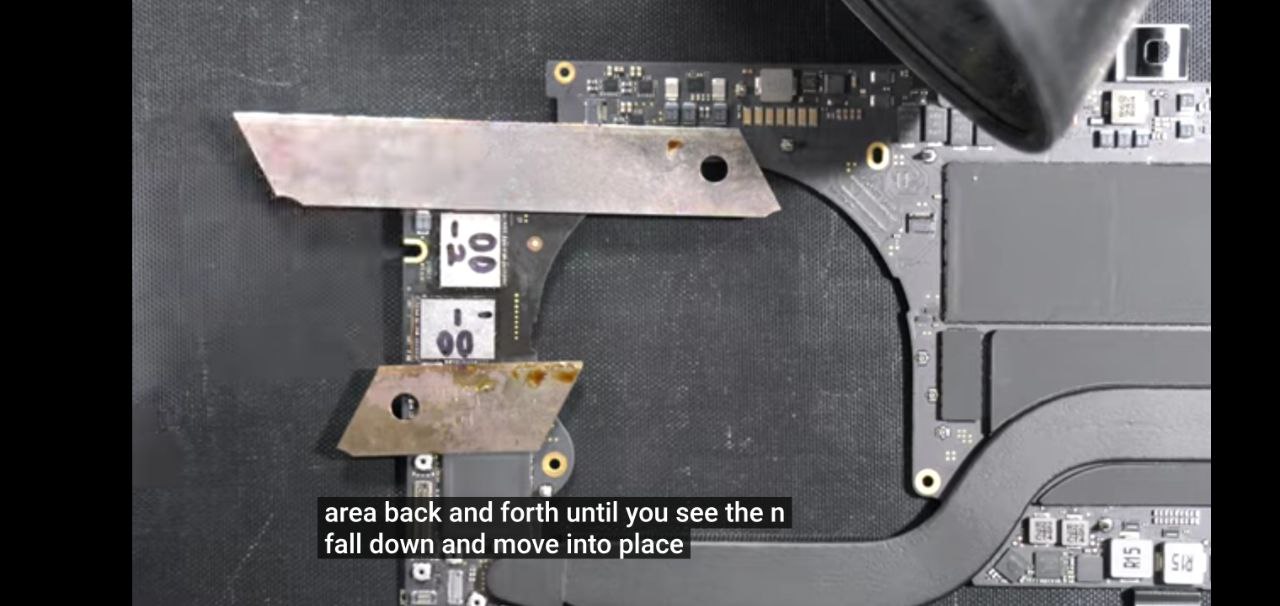

А подписывали вы прошитые нанды как? Как в программе или как в видео?
Dmitriy
Как в видео
Maksim

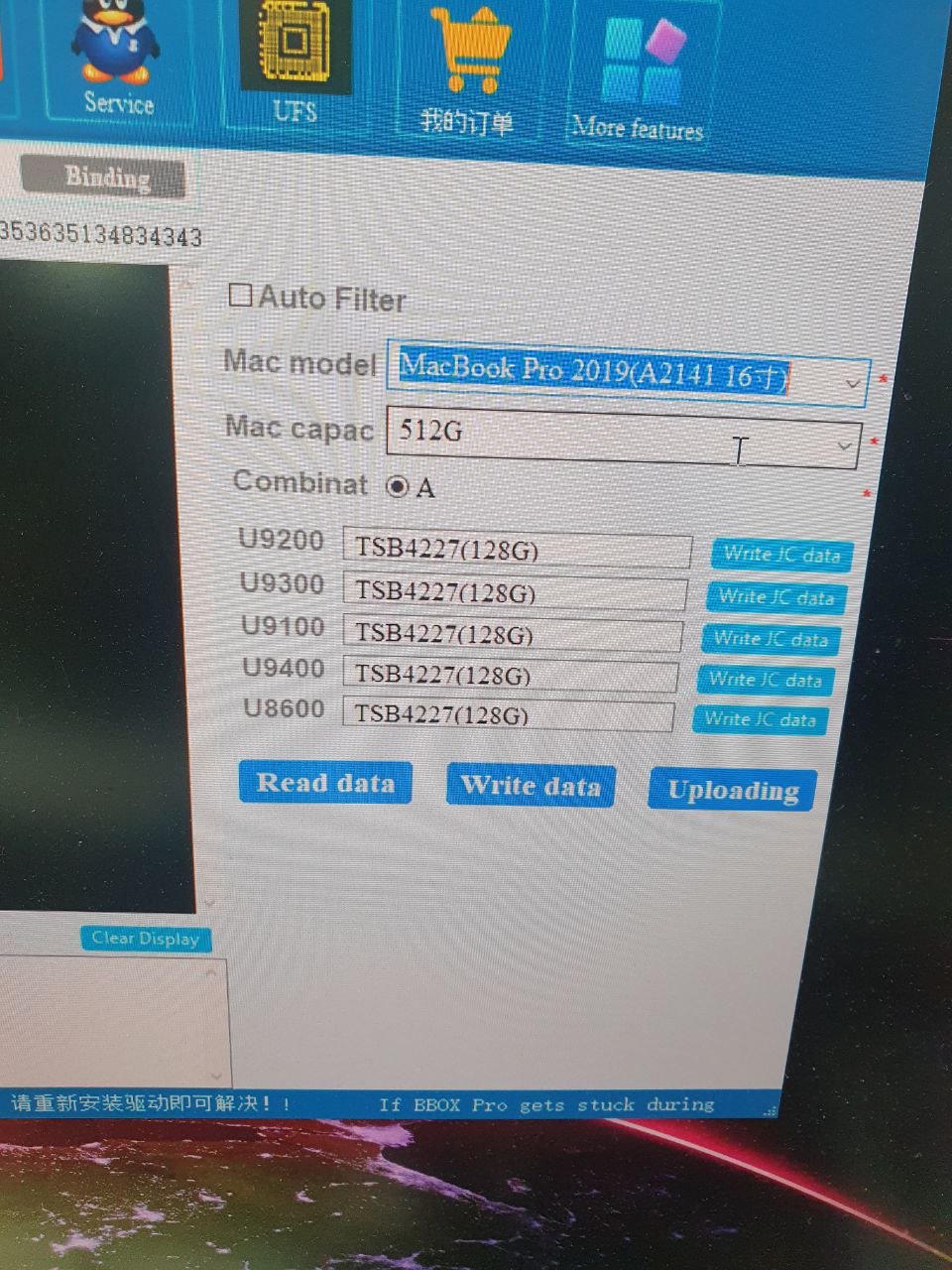

Там JC однозначно указывает позиционное обозначение каждого нанда. Если написано U9200, значит ставится на позицию U9200 по boardview.
Aleksandr
Нет, позиционный номер может отличаться
Maksim
Ну если на другую плату ставить, то надо уже смотреть по номерам pcie каналов. Тут вроде шили под 2141 и ставим на 2141. Все должно быть просто.
Victor
В общем вам надо вспомнить как вы там наподписывали. С такими вводными у вас вероятнее всего напутано с последовательностью
Victor

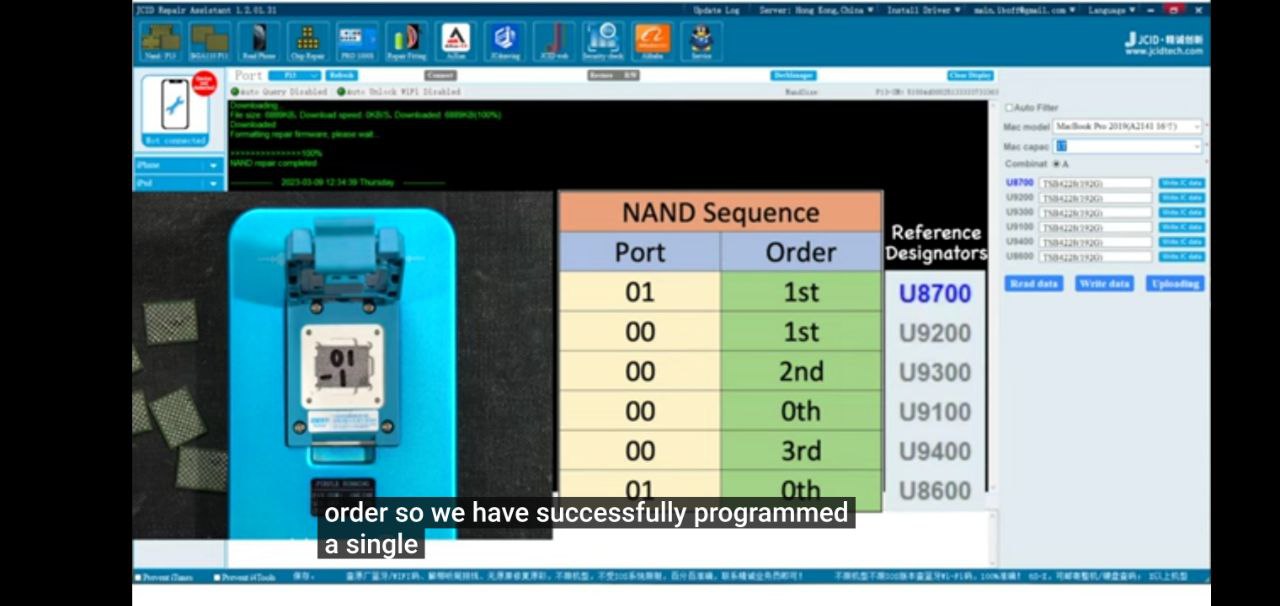

Ну и в приложении не по порядку номера если посмотрите. Перепроверяйте. Проверяйте обвязку что не снесли ничего. Это пожалуй основные места где можно косякнуть. В крайнем случае для теста можете зашить конфиг на 256гб из 2х нанд. Отрубить крыло с u8600 (сняв токомеры) И попробовать прошить чисто с 2 нанд.
Dmitriy
Все верно запаял да. Согласно схеме, щас проверил Проблема в том что, прогер у другого человека, я к нему сегодня ездил чтоб дамп записать на флэшки. Поэтому сложновато с перезаписью а может ли питальник 2.5в себя так вести что сначала даёт а потом отрубает? Допустим из за катушек или ещё чего нибудь
Aleksandr
Это проц/т2 питальник перезапускает когда нанды не видит
Dmitriy
Вообщем сегодня, снимал каждый нанд, проверял что точно запаялся, мелочевку вокруг от компота почистил, все проверил. Всё норм. 20сек и 2.5в обрываются. А может быть что нанд 4227 а оконцовка строчки разная? Например на одном заканчивается 2009 а у другого 1937. Хотя все 5 нанд TSB4227
Anonim
можно ещщо подпаяться к сокромлогу оторванных пятаков "массы" нет? расставлено правильно по каналам? если вы с другой платформы конфиг берете, то названия позиций могут и не совпадать (например на А1990 и А2141 они перевернуты относительно Т2 лево-право), т.е надо лезть в схему и внимательно смотреть номера пцие шин от Т2 примерно треть "массы" это подтяжка неиспользуемых выводов нанда на землю, соответственно их витание в воздухе может вызывать неожиданные эффекты
Dmitriy
В jc прошивал именно под 2141 16" -512гб. На одном посадочном есть один пятак на массу самый угловой. Ну и естественно соседние пятаки все проверил чтоб не шатались.
Dmitriy
Конфигурация есть, форматировал 5 нанд, секции подписал, щас приеду буду запаивать Вы были правы, 2 нанд которые стояли сзади неисправных- мёртвые. 1 определяется как 64гб и не форматируется, второй вроде 128 определяется но все равно не форматируется. Тоже их исключил
