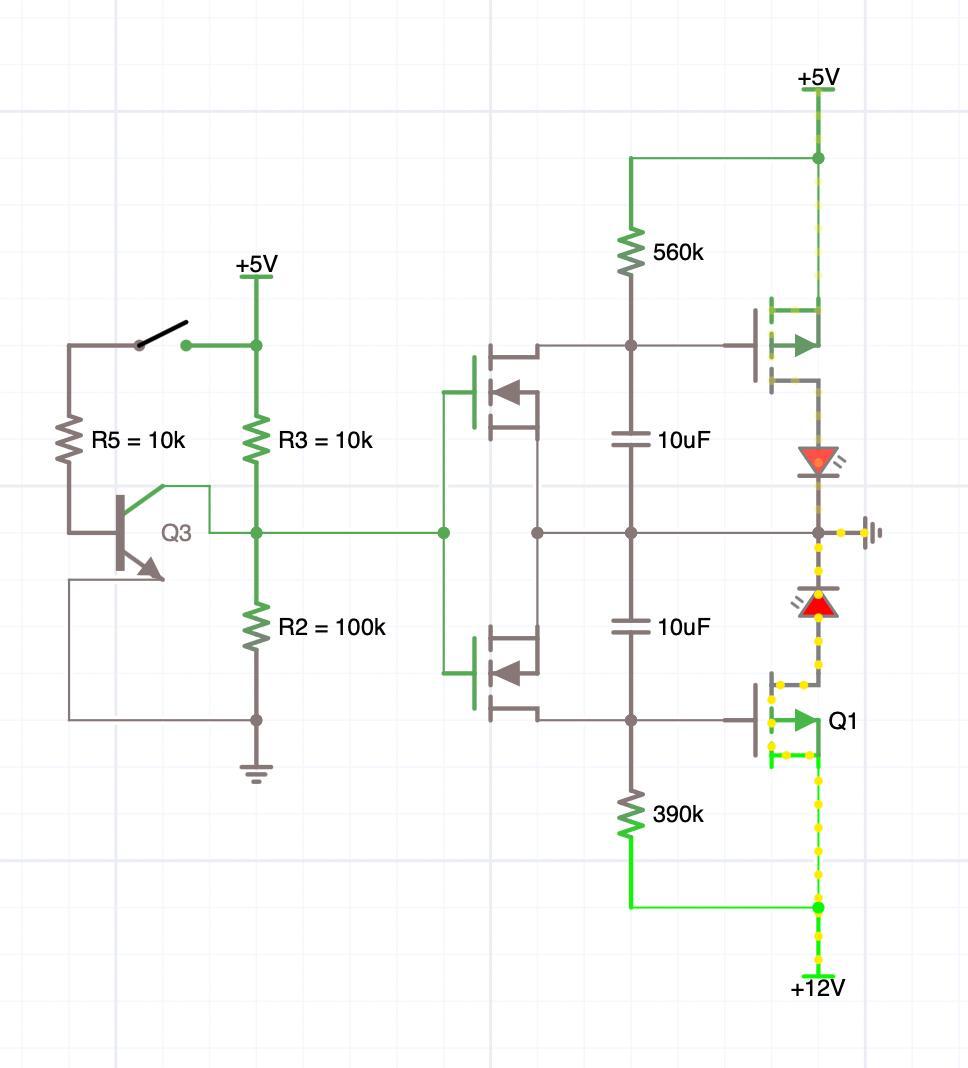

привет, может кто посдкажет сделал в симуляторе схему управления (левая часть с резистором и ключем) для двух силовых линий 12В и 5В (правая часть с pmosf) добавил RC что бы закрытие происходило не сразу после нажатия на ключ а примерно через 5 секунд средние nmosf для инвертирования логики вот у меня соменения на счет этих nmosf в симуляторе они отлично отрабатывают но будет ли это работать в реале? ну и второй вопрос, нужно ли к земле притягивать затвор pmosf
Комментарии: 37
Vga
У тебя силовые ключи будут мээээээээдленно закрывапться, что не лучшим образом скажетася на тепловыделении на них
Sergey

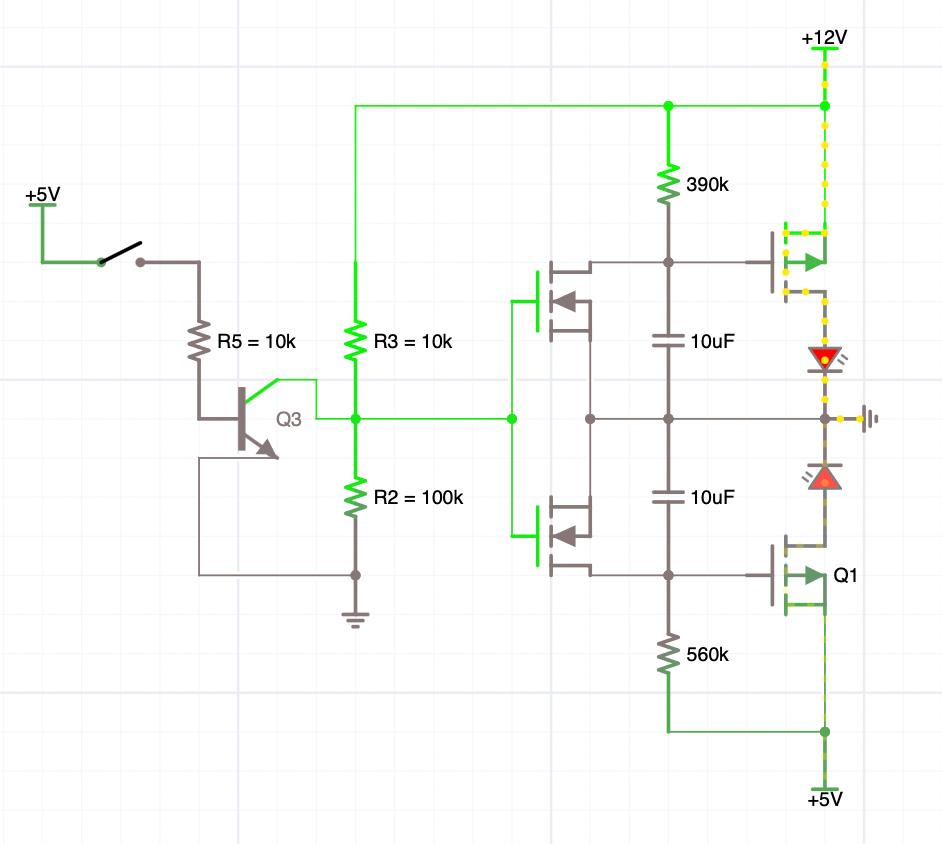

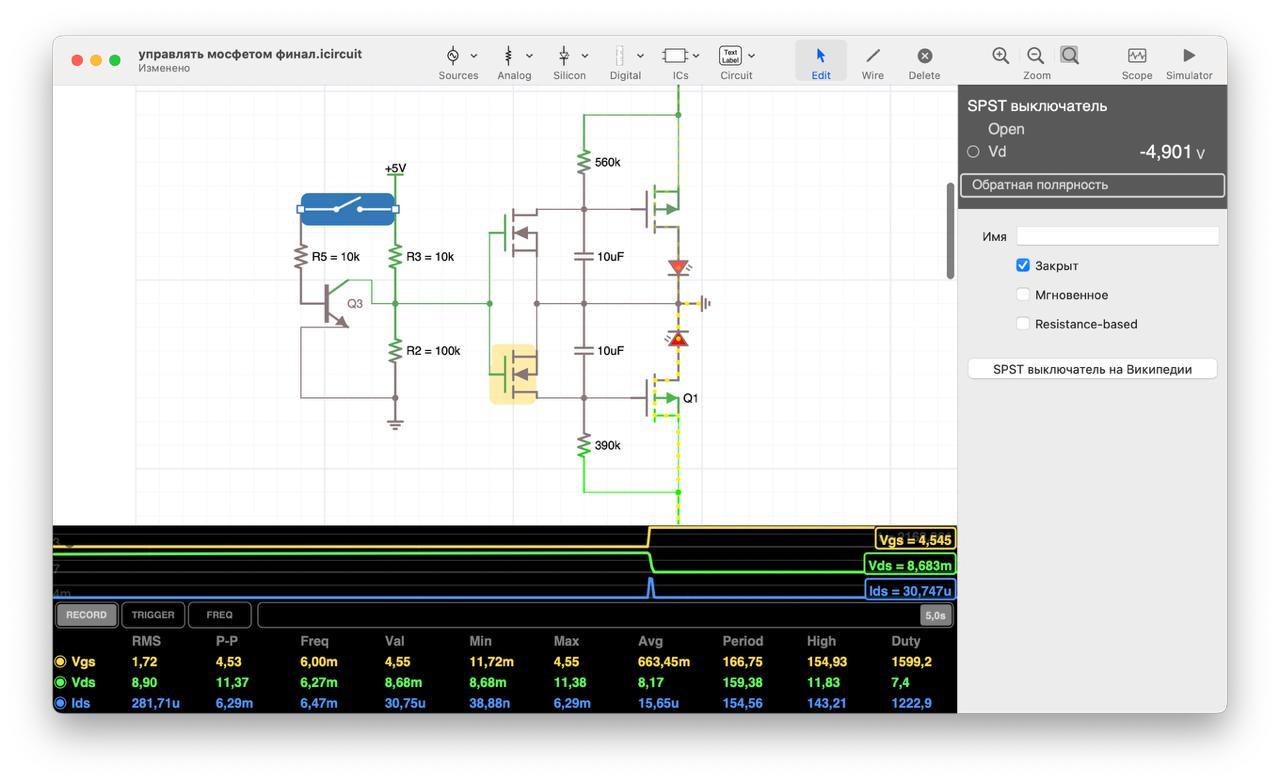

я пытался как то сделать что бы был какой то порог “пробития” почитал про специальные диоды… но понял что во первых из нет в симуляторе, во вторых не уверен что они для постоянки нормально работают других способов простых я не нашел греться будет, пока идет медленное закрытие, но это редкий кейс, это когда юзер жмет ресет и держит кнопку более 5 секунд… либо второй кейс, это когда контроллер хочет выключить питание… дополнительно не совсем понимаю как происходит работа nmosf на нем накапливается 11.9В на стоке, далее когда приходит 4.55В с трансизтора, мосфет по идее не должен никак открыться, но на симуляторе он открывается (всплеском)… почему так? ну а после этого всплеская напряжение не стоке уже становится ниже чем на затворе и он работает штатно… но просто я везде читал что nmosf не должен бы открыться если напряжение ниже чем на стоке возможно так будет правильнее… нижний 5В точно откроется… верхний по идее тоже 10.9В − 11.9В примерно -1В но это прямо в притык получается...
Vga
погоди, это ты мучал выключатель питания для распи на аттини?
Anatoliy
Много мосфетов. А 555 не спасет ситуацию? А мк?
Vga
Если это тот чел, то у него там уже есть мк. Не смотрел правда есть ли к нему сырки, но задача уровня хлебушка даже под написать с нуля
Vga
https://www.omzlo.com/articles/the-piwatcher все есть, только допаять второй ключик и починить прошивку
Sergey
да да есть уже из за того что RC будет их слишком плавно закрывать? она у меня как раз используется… вот она подает сигнал на ресет и поверофф
Flopik46
У мосфета есть характеристика сопротивления сток-исток от напряжение затвор-исток... У каждого у него своя...
Sergey
этот сигнал 5В для RPI − это ОК, а для дисков нет… особенно ресет вот я пытаюсь как то сделать отложенный ресет (спустя 5 секунд)
Vga
правильный вариант: добавляешь туда второй ключ на свободный пин, дорабатываешь прошивку, профит
Anatoliy
Надо чтобы через 5 сек после нажатия кнопки подался сигнал куда-то?
Vga
Я так понимаю он хочет тобы питание на винт не прерывалось если распи отключена менее чем на пару секунд ("ребутнута" по питанию)
Anatoliy
Вынесенный тумблер не решит ситуацию?
Sergey
сигнал подается с МК по сигналу ресетится малина если сигнал долгий, малина так и остается в ресете пока сигнал не пропадет… а так же при долгом сигнале снимается напряжение и с дисков 12В 5В длинным сигналом так же можно считать poweroff, тогда с малины питание ушло, с дисков тоже да не решит… реле тоже не надо предлагать плз
Vga
у тебя целый мк с открытой прошивкой в распоряжении, вперед
Sergey
не хотелось бы патчить прошивку стороннюю
Vga
намана, опенсорс для того и придумали
Sergey
понимаю, но есть такая штука как совместимость… берешь роутер на openwrt и тебе приятно, а берешь роутер на китайской патченой openwt и куда не сунешься − лучше подождать когда выйдет официальная
Vga
ну бери еще одинр мк и фигачь на нем отдельно...
Sergey
неужели без МК никак?
Vga
но лучше все-таки патчить этот, потому как он-то точно знает, когда надо резать только малину, а когда все с мк проще
Sergey
я не ищу легких путей заодно вот изучил как все работает, научился в кикад рисовать, симуляторы осилил
Vga
такими простыми решениями как кондер в затворе ты хорошоне сделаешь. изучай тогда одновибраторы и подобные схемы
Sergey

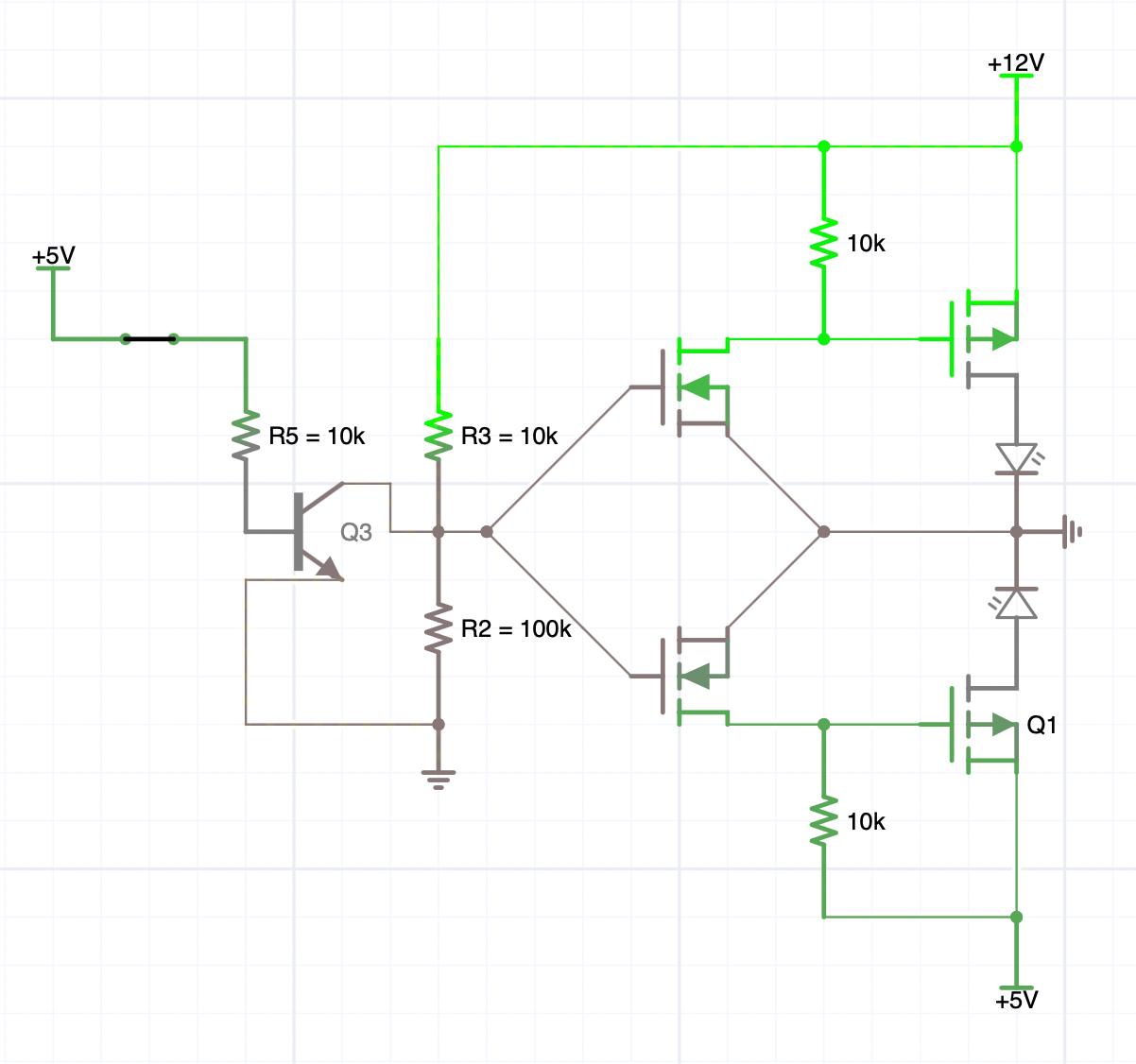

выкинул кондеры… я так то думал использовать что то типа диода с пробоем (есть вроде такие) но почитал о понял что они на постоянном токе не всегда нормально работают (хотя может и работают, надо проверять)
Flopik46
Жесткая логика! К155аг3 и кучка прочей логики)
Anatoliy
А кто решает, долгий сигнал или не долгий?
Sergey
МК может дать короткий сигнал, просто ресет от контроллера может дать длинный сигнал (poweroff) и держать его столько сколько надо а так же есть кнопка ресета которая контроллеру ногу подтягивает и конктроллер пока нога подтянута так же дает сигнал… пока кнопку ресета не отпустишь
Anatoliy
Ты к ноге от МК исчо и кнопку примоделиваешь?
Sergey
есть пины для прошивки, ну и кнопка ресет да
Anatoliy

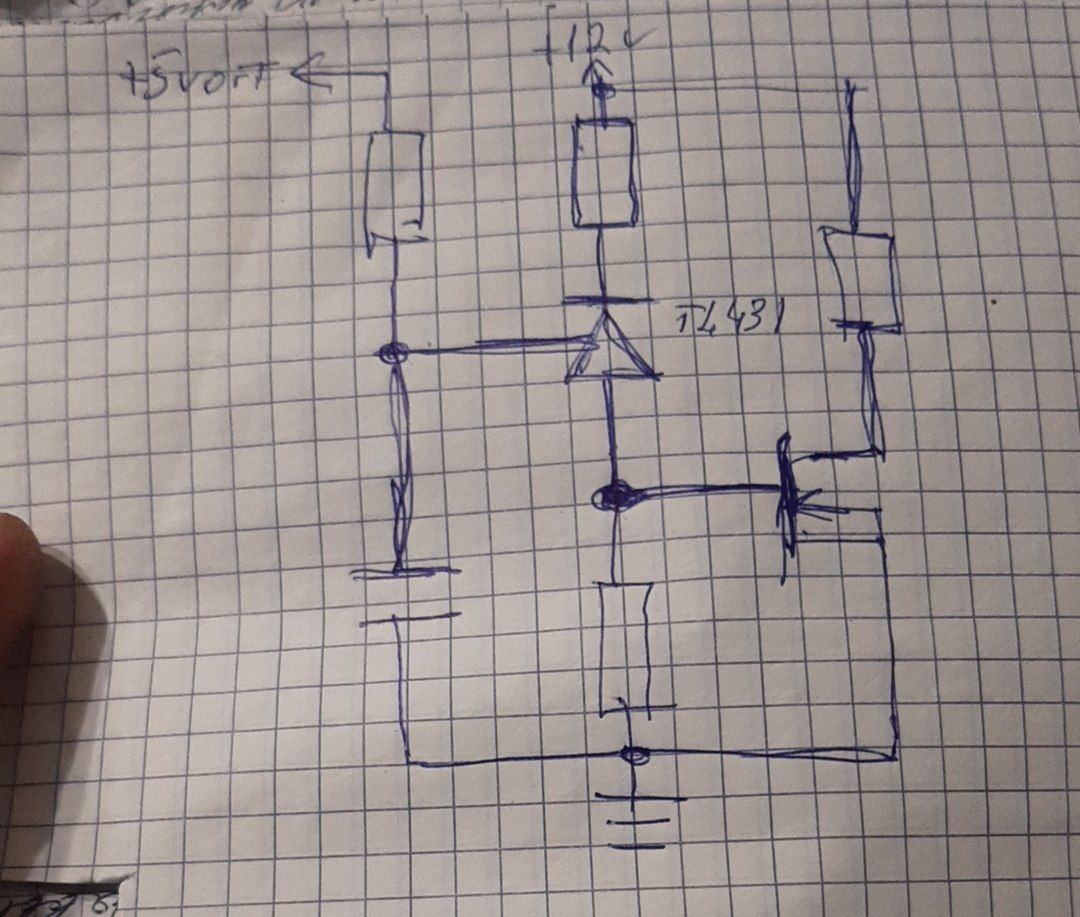

К 5vOff хочешь примоделить свое поделие?
Sergey
да собственно вот вся схема… что смог то смог, что не смог, смогу с вашей помощью
Anatoliy
Мой тел не понимает расширение tiff
Flopik46
Ссетчик который считает... Можно реализовать как на мк, так и на логике
Sergey
да
Anatoliy
Без ТЗ результат ХЗ. Схема муйня.
